22G101图集笔记：框架梁中箍筋的一些构造要求

在框架梁中，箍筋的主要作用是满足斜截面抗剪强度，联结受力主筋和受压区混凝土使其共同工作。同时，固定主钢筋的位置而使构件（梁或者柱）内各种钢筋构成钢筋骨架。

1.增加抗弯能力：混凝土在承受外力作用时，容易发生弯曲变形。而箍筋能有效抵抗混凝土的弯曲变形，并分担一部分弯矩，从而增加构件的抗弯能力，使其能够更好地承受弯矩载荷。

2.增加抗剪能力：混凝土在承受剪力作用时，容易发生剪切破坏。箍筋的设置能够有效增加梁的抗剪能力。当混凝土受到剪切力时，箍筋能够充分发挥其约束作用，将混凝土束缚在一起，防止其发生剪切破坏，提高构件的整体抗剪能力。

3.限制混凝土开裂：混凝土受到外力作用时，容易发生开裂。而设置箍筋可以有效地限制混凝土的开裂。箍筋的约束作用能够减小混凝土开裂的宽度，降低开裂的数量和程度，从而提高构件的整体的抗裂能力和耐久性。

另外，箍筋对保护后期粘结强度，改善钢筋延性也有明显作用。

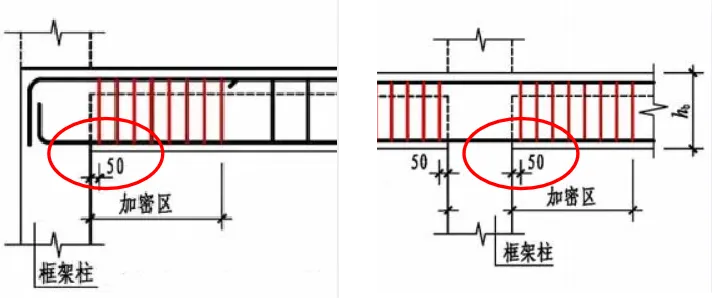

箍筋起步距离

框架梁箍筋起步距离为距支座边50mm。

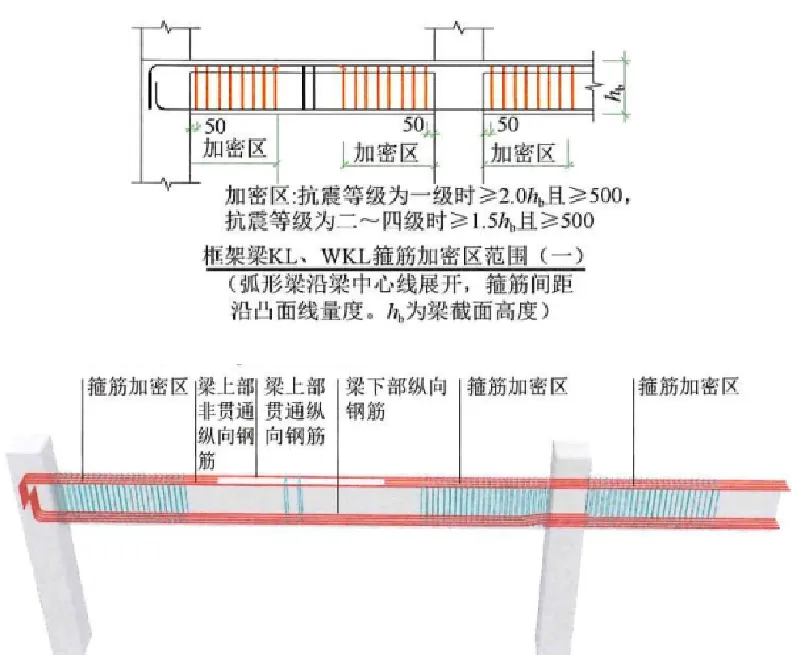

箍筋加密区

抗震等级为一级时，加密区范围为≥2h0且≥500mm。抗震等级为二~四级时，加密区范围为≥1.5hb且≥500mm。hb为梁截面高度。见下图。

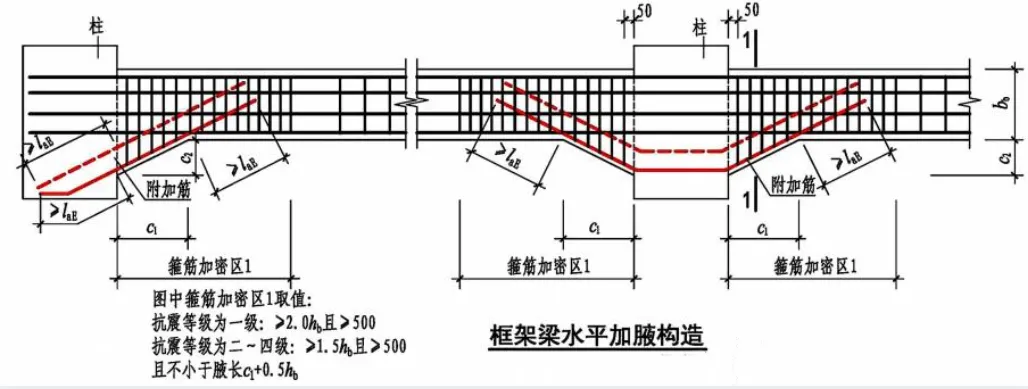

对于设峰设土木网置水平加腋的框架梁，加密区除满足上述条外，还应不小于C1+0.5hb。其中C1为腋宽，hb为梁高。见下图。

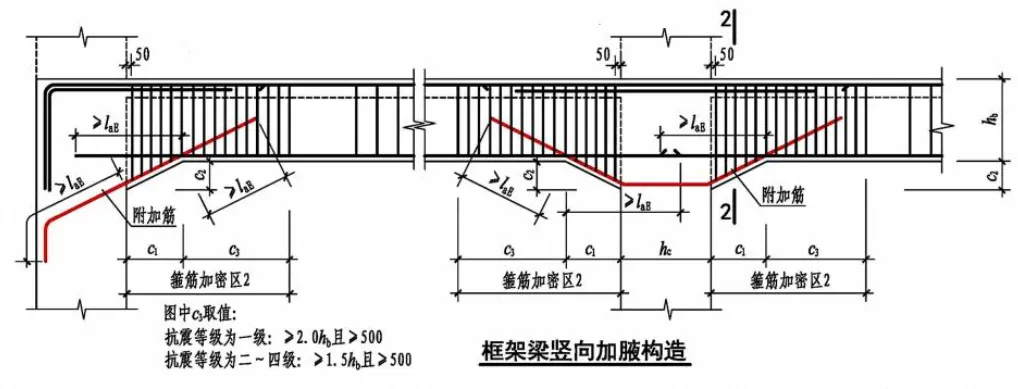

对于设置竖向加腋的框架梁，加密区为C1+C3，其中C1为腋宽，C3为按非加腋计算的加密区长度。见下图。

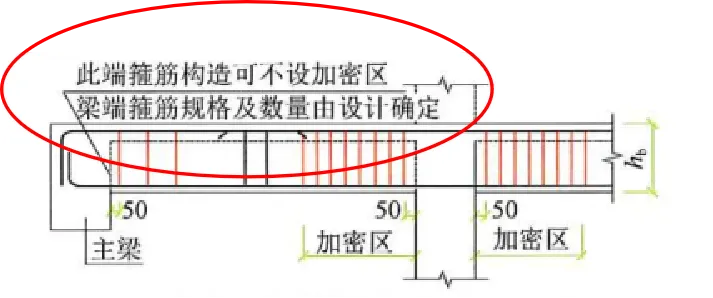

当框架梁一端支座为框架柱，另一端为梁或剪力墙时，与梁相连的一段可不设置加密区。

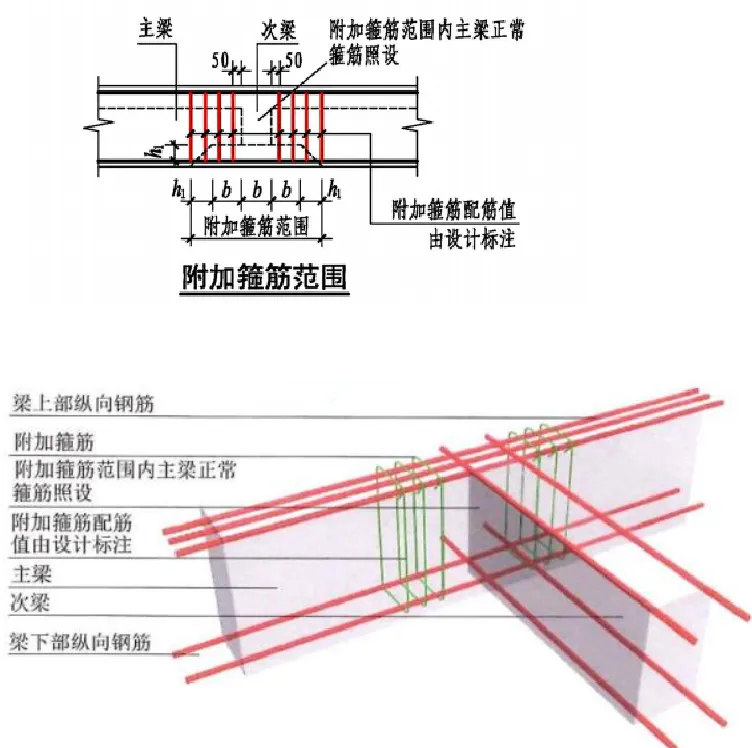

主次梁交接处箍筋附加

主次梁交接处设置附加箍筋主要是考虑次梁所传递的集中力在主梁位置的抗剪需要，附加箍筋配筋值由设计标注。

按照22G101-1图集要求附加箍筋范围为b+h1，其中b为次梁宽度，h1为主次梁高差。附加范围内主梁箍筋照设。实际工程中一般为两边各附加3道，间距50mm。

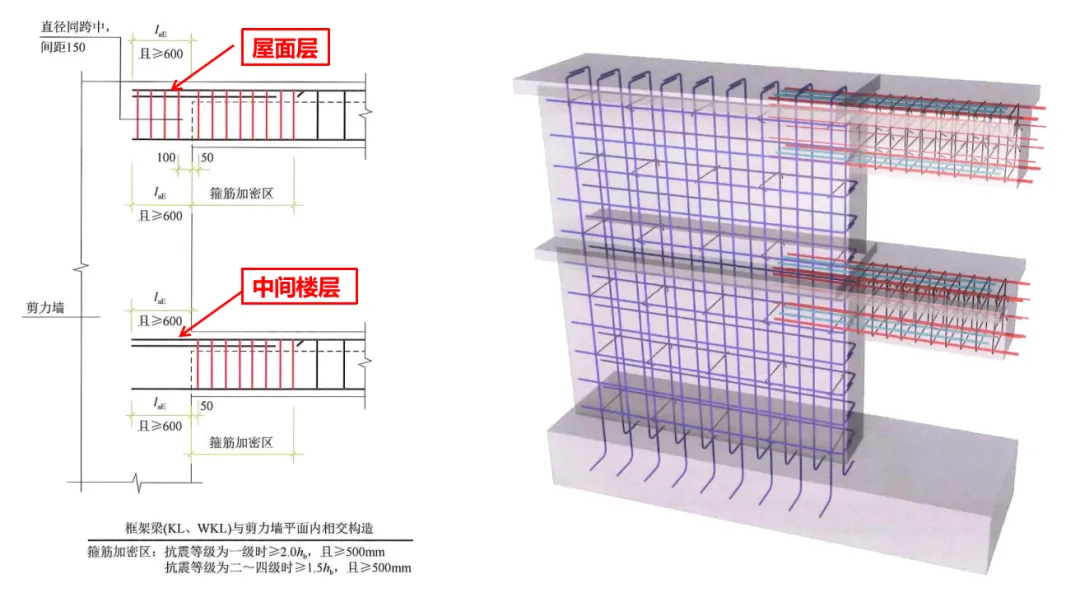

框架梁与剪力墙平面内相交时箍筋构造

屋面框架梁一端支座为剪力墙时，且梁与剪力墙为平面内相交，相交范围内应设置箍筋，箍筋起步距离为100mm，间距150mm，直径同跨中，设置范围为LaE且大于等于600mm。中间楼层可不设置。

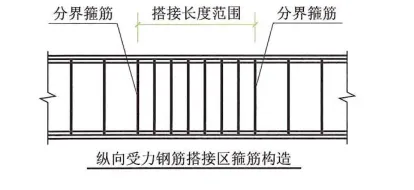

搭接区内箍筋加密

梁钢筋搭接长度范围内箍筋应加密，箍筋直径不小于d/4(d为搭按钢筋最大直径)，且不小于构件所配箍筋直径;箍筋间距不应大于100mm及5d(d为搭接钢筋最小直径)。

梁上部非贯通筋与架立筋搭接连接时，可不加密。当梁侧面受扭钢筋采用搭接方式时，箍筋是否需要加密，图集和规范中未明确，实际施工时一般不加密。

其他注意事项

1.箍筋开口一侧应放置在框架峰设土木网梁的上部。对于悬挑梁,其开口一侧应放置在梁的下部。

2.在同一截面上相邻两根箍筋的开口应错开布置。

3.箍筋弯钩平直段长度应≥10d且≥75mm。当为非框架梁以及不考虑地震作用的悬挑梁时，平直段长度可为5d;当其受扭时，应为10d。
