22G101图集笔记：框架梁纵向钢筋在支座处构造做法

框架梁纵向钢筋构造分为支座构造和跨中构造，其构造做法是为了保证力的传递，构造做法的主要原理是锚固和搭接。本期先介绍在支座处的构造。

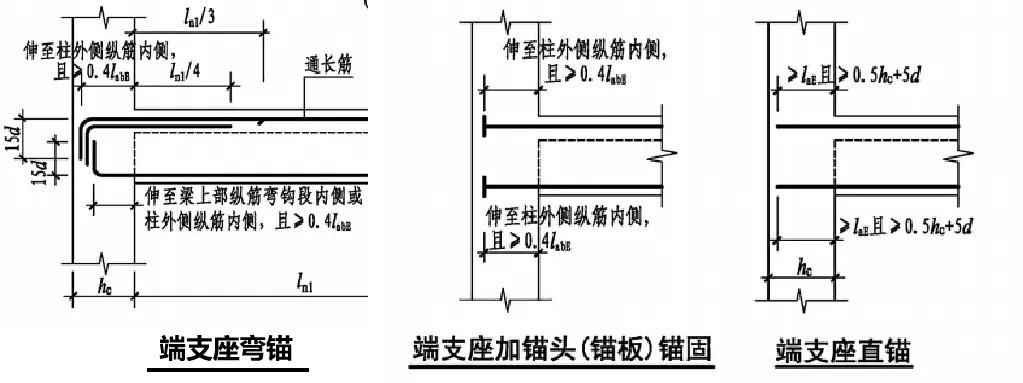

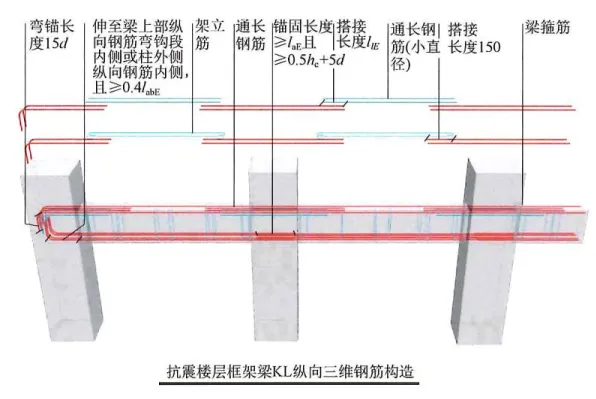

端部支座分为弯锚、锚头（板）锚固、直锚。

弯锚：支座宽度不满足直锚要求时，框架梁上、下部钢筋伸至支座端部，弯折15d，上、下部钢筋伸入支座长度≥0.4LebE。

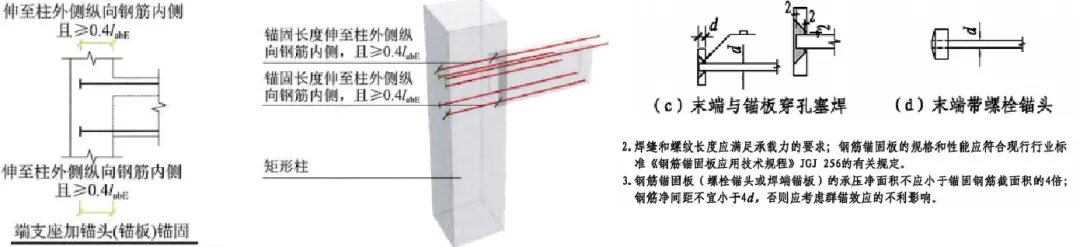

锚头（锚板）锚固：支座宽度不满足直锚要求时也可采用锚头（锚板）锚固，应保证框架梁上、下部纵向钢筋峰设土木网伸入支座长度≥0.4LebE，锚固板和螺栓锚头应符合相关要求。实际施工时，此方式存在一定难度，应用较少。

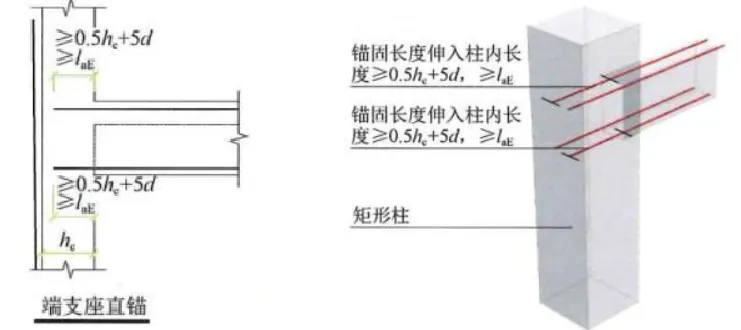

直锚：支座宽度满足直锚要求，上、下部钢筋伸入支座长度≥LebE且≥0.5h0+5d。

顶层框架梁端部支座上部钢筋具体做法

22G101图集：框架柱纵向钢筋顶部构造做法（二）

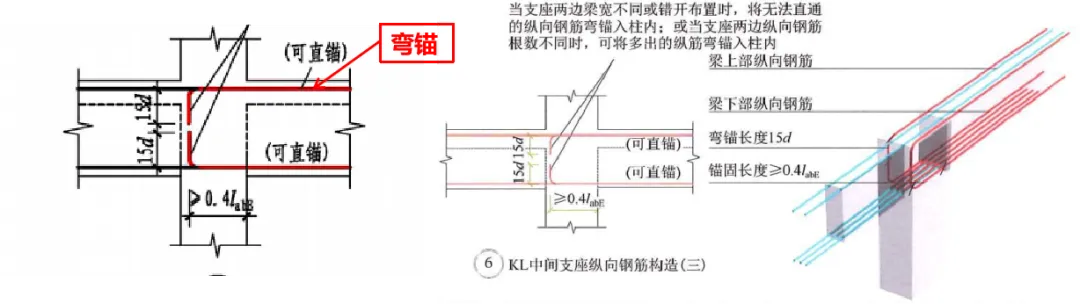

楼层间中间支座梁纵向钢筋原则上连续通过，当支座两侧存在钢筋数量、梁截面尺寸不一致时，采用直锚或弯锚形式。

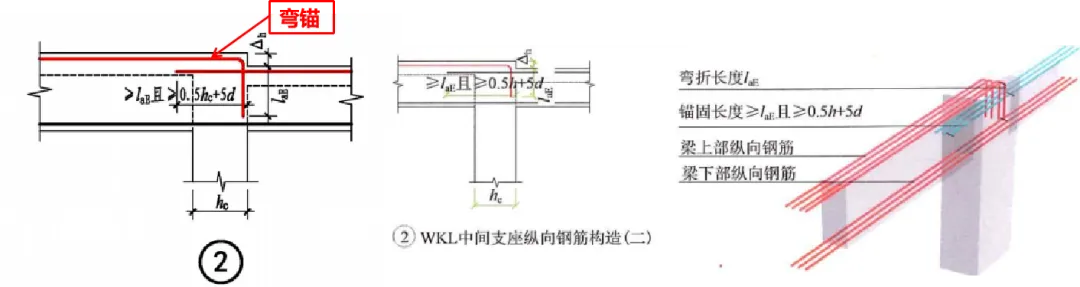

当梁纵向钢筋可伸入对侧梁（板）内或支座尺寸满足直锚时，可采用直锚方式，直锚长度≥LeE且≥0.5h0+5d，也就是满足LeE的同时，过梁中心线后伸出5d。

当不满足直锚方式采用弯锚方式，钢筋伸至支座端部弯折15d，应满足伸入支座长度≥0.4LebE。

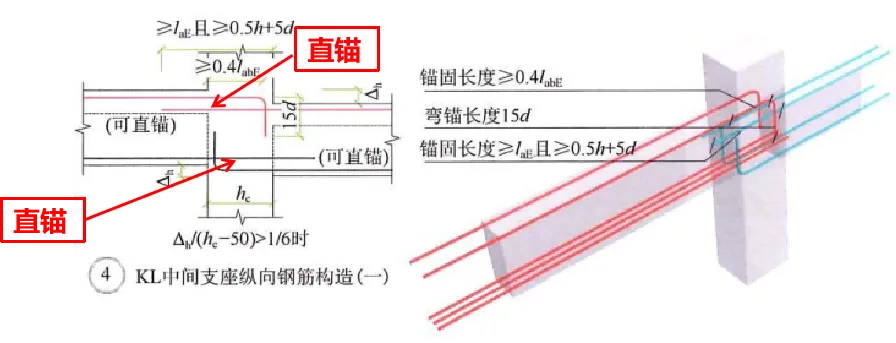

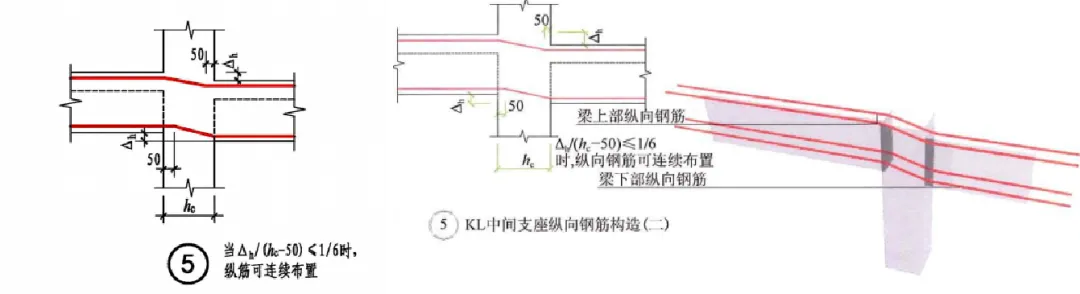

当两侧梁截面尺寸差值△较小，即△/（h0-50）≤1/6时，可将梁纵向钢筋支座部分按1:6弯折后连续通过。

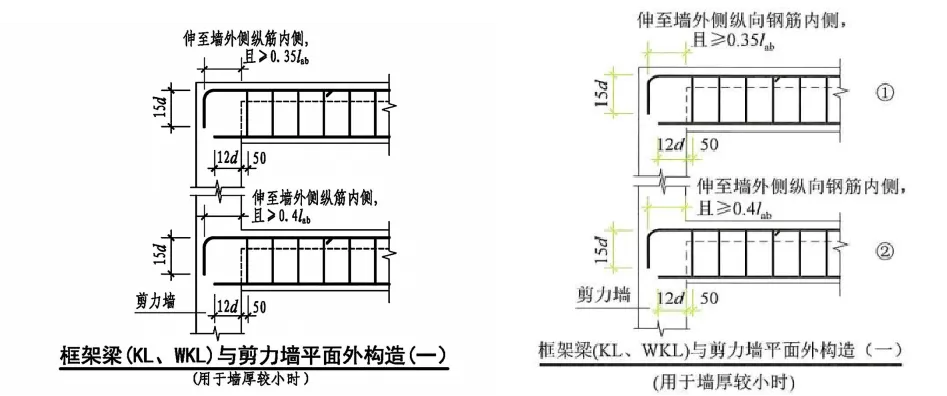

当框架梁支座为剪力墙且墙厚较小时，按铰接设计，该情况梁上部钢筋伸至墙外侧钢筋内侧后弯折15d，伸入墙内长度≥LebE，下部钢筋伸入墙内12d。

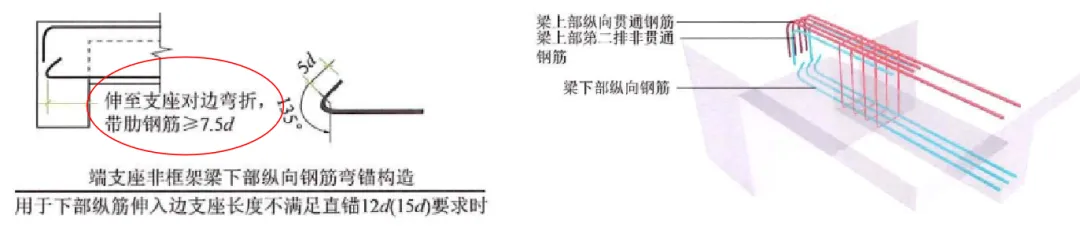

当梁下部纵峰设土木网向钢筋伸入剪力墙内长度不满足直锚12d(光圆钢筋为15d)的要求时，也可采用135或90弯折锚固，下部纵筋伸至支座对边弯折，平直段长度不小于7.5d(光圆钢筋为5d)。

当墙厚度较大或梁端位置设有扶壁柱，梁端部上、下纵向钢筋锚固方式和构造做法均同框架梁。
