CAD2020关于旋转对象

CAD2020关于旋转对象

要确定旋转的角度，请输入角度值，使用光标进行拖动，或者指定参照角度，以便与绝对角度对齐。

按指定角度旋转对象

输入旋转角度值（0 到 360 度）。还可以按弧度、百分度或勘测方向输入值。输入正角度值可逆时针或顺时针旋转对象，具体取决于“图形单位”对话框中的基本角度方向设置。

通过拖动旋转对象

绕基点拖动对象并指定第二点。为了更加精确，请使用“正交”模式、极轴追踪或对象捕捉。

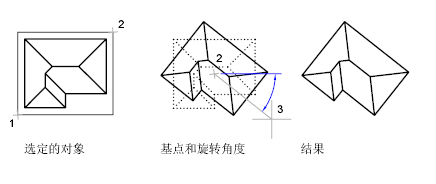

例如，通过选择对象 (1)，指定基点 (2) 并通过拖动到另一点 (3) 指定旋转角度来旋转房子的平面视图。

旋转对象到绝对角度

使用“参照”选项，可以旋转对象，使其与绝对角度对齐。

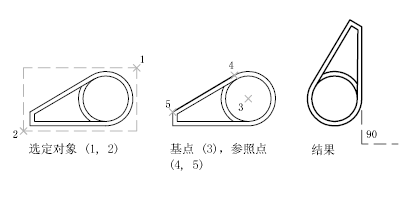

例如，要旋转插图中的部件，使对角边旋转到 90 度，可以选择要旋转的对象 (1, 2)，指定基点 (3)，然后输入“参照”选项。对于参照角度，请指定对角线（4, 5）的两个端点。对于新角度，请输入 90。

在三维中旋转对象

要旋转三维对象，可以使用 ROTATE 命令，也可使用 ROTATE3D 命令。

1. 使用 ROTATE，可以绕指定基点旋转对象。旋转轴通过基点，并且平行于当前 UCS 的 Z 轴。
2. 使用 ROTATE3D，可以根据两点，对象，X 轴、Y 轴或 Z 轴，或者当前视图的 Z 方向来指定旋转轴。

注： ROTATE3D 命令在 AutoCAD LT 中不可用。
