缝应进行100%超声波探伤，二级焊缝抽检20%，三级焊缝按外观检查验收。写完，盖章，出图。一切看起来规范、严谨、无懈可击。然而，如果此刻有人追问你一句:“一级、二级、三级焊缝，这个‘等级'到底是什么意思?是强度不同还是质量不同?
这个问题，看似基础得不能再基础，却在很多工程师的认知里处于“熟悉的陌生“状态。我们熟练地执行着规范的要求，却未必追问过:这些要求的底层逻辑是什么。首先，要澄清一个常见的误区:焊缝的“一级、二级、三级”，指的是“质量等级”，而不是“强度等级”。

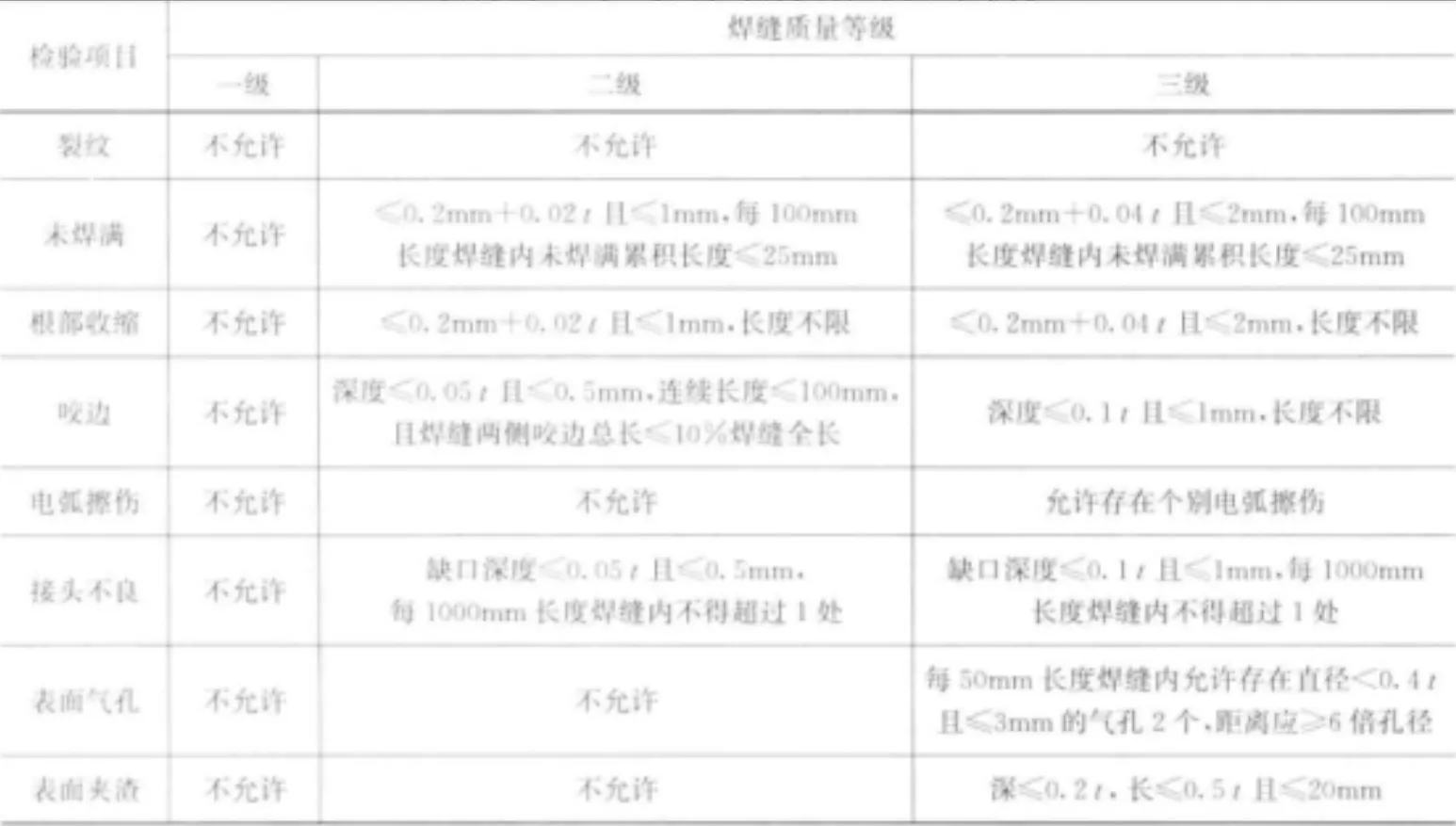

焊缝质量等级分为一级、二级和三级。焊缝质量等级是按照焊缝外观检验项目所要求的内容进行划分的，见下表。
注:t为接头较薄件母材厚度(mm)。
一级焊缝:要求最严苛，不允许存在任何表面缺陷(咬边、未焊满、根部收缩等)，内部缺陷必须100%检测，且合格标准最高。
二级焊缝:要求中等，表面缺陷允许在极有限的范围内存在(如咬边深度≤0.05t且≤0.5mm)，内部缺陷抽检20%，合格标准稍宽。
三级焊缝:要求最低，仅进行外观检查，允许存在一定程度的表面气孔、咬边等缺陷，只要不影响使用功能。
这三者的差异，不在于它们能承受多大的力，只要设计得当，三级焊缝同样可以满足承载力要求。它们的差异，在于对缺陷的容忍度，以及由此决定的检验标准和质量要求。
评论0
