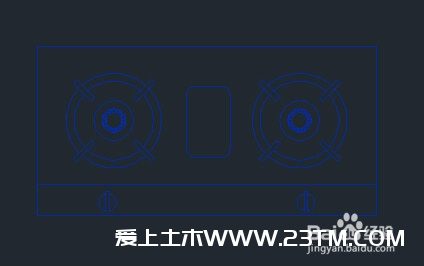

在本个例子中，绘制燃气灶的外轮廊矩形和偏移命令来实现，阵列和镜像等命令矩形和圆形来绘制灶芯，绘制燃气灶的点火开关通过圆角矩形、圆和修剪等完成。
把CAD软件打开，先点击“格式|图层”菜单，“图层特性管理器”面板被打开，新建一个“电气”图层，设置为当前图层。
点击“矩形”命令（rec）,绘制一个直角矩形为860X430mm，使用“分解”命令（X）打散矩形，向上偏移80mm下面的线的距离。
使用“圆”命令（C），把半径为20mm、30mm、50mm、100mm、120mm的同心圆绘制出来。

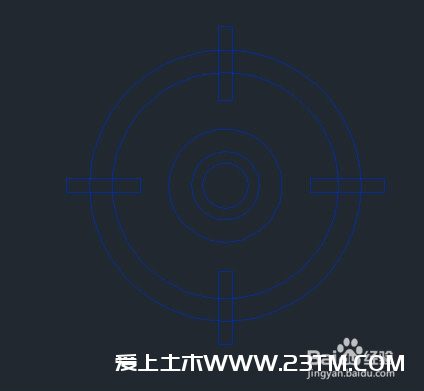

使用矩形命令，绘制一个直角矩形为12X65mm，再使用阵列命令（AR），选择提示中的“极轴（po）”选项，阵列的中心点为同心圆的圆心，将环形阵列4份矩形对象。

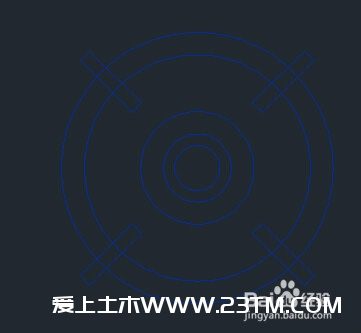

使用旋转命令（PO），旋转矩形和同心圆45度，并使用“修剪”命令（TR），把多余的线条减去。

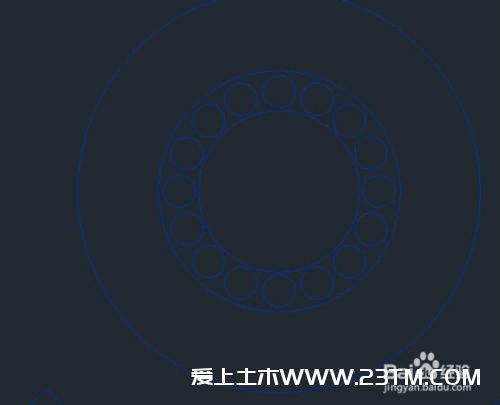

使用“圆”命令（C），绘制一个圆半径为4mm，并移动到同心圆里面，使用阵列命令，根据提示，阵列中心点为同心圆的圆心，绘制出16个园半径为4mm。

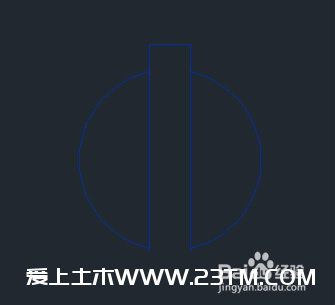

使用圆命令，绘制一个圆半径为22mm，使用矩形命令，绘制直角矩形为10X50，移动矩形到圆中心位置，使用修剪命令，修剪矩形下的圆弧对象。

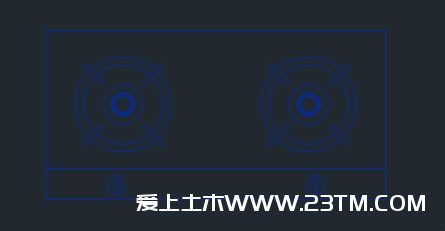

使用移动命令，移动燃气灶开关到合适的位置，再使用镜像命令，绘制图形如图所示。
使用矩形命令，选择提示中的“圆角”选项，半径设置成20mm,在图形上绘制直角矩形110X180mm。

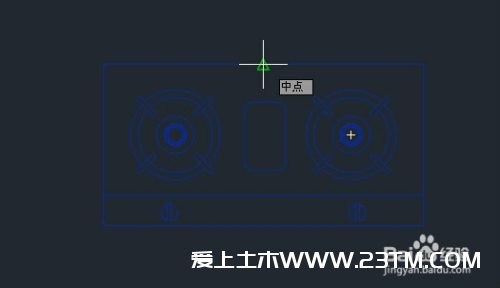

使用“基点”命令（base）,基点用上侧水平线段的中点，然后按ctrl+s键保存文件。
