框架柱中部封顶钢筋锚固构造要求，22G钢筋平法图集是怎么规定的

框架柱封顶节点是建筑结构的关键部位，其钢筋锚固质量直接影响结构整体稳定性。根据22G101-1图集第2-16页要求，框架柱中部封顶时纵向钢筋构造需严格遵循以下技术要点，结合工程实践中的常见问题，本文将从技术原理、操作细节及成本控制三个维度展开分析。

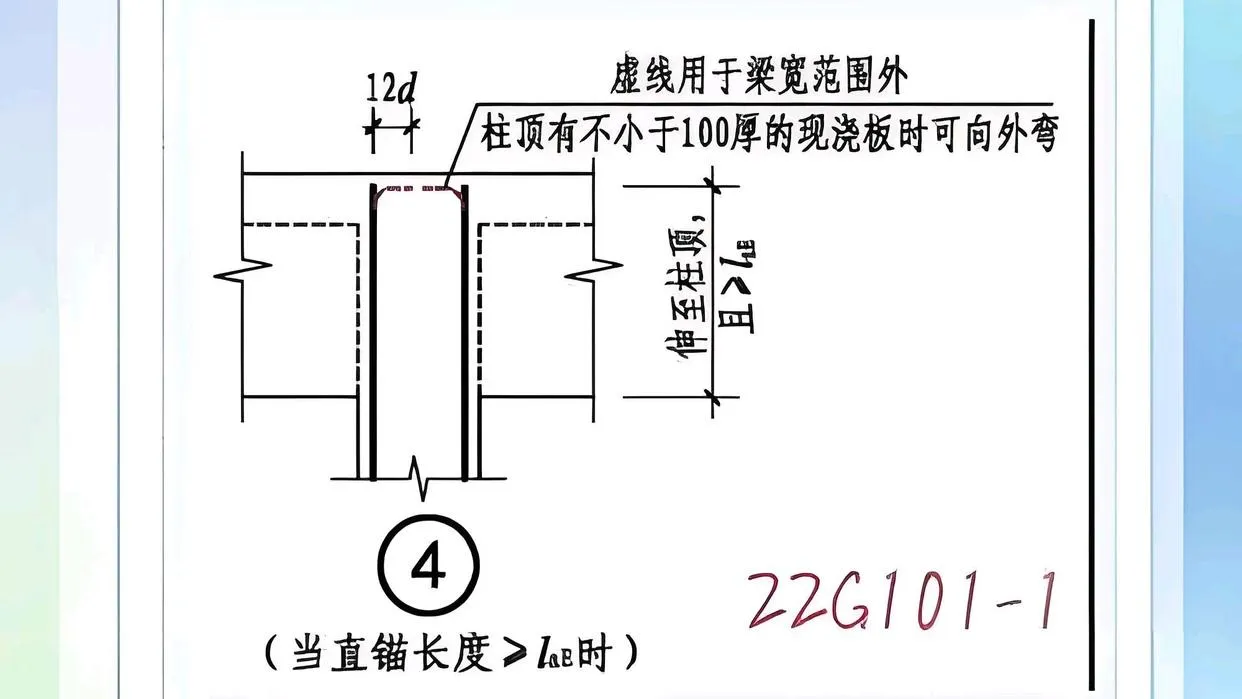

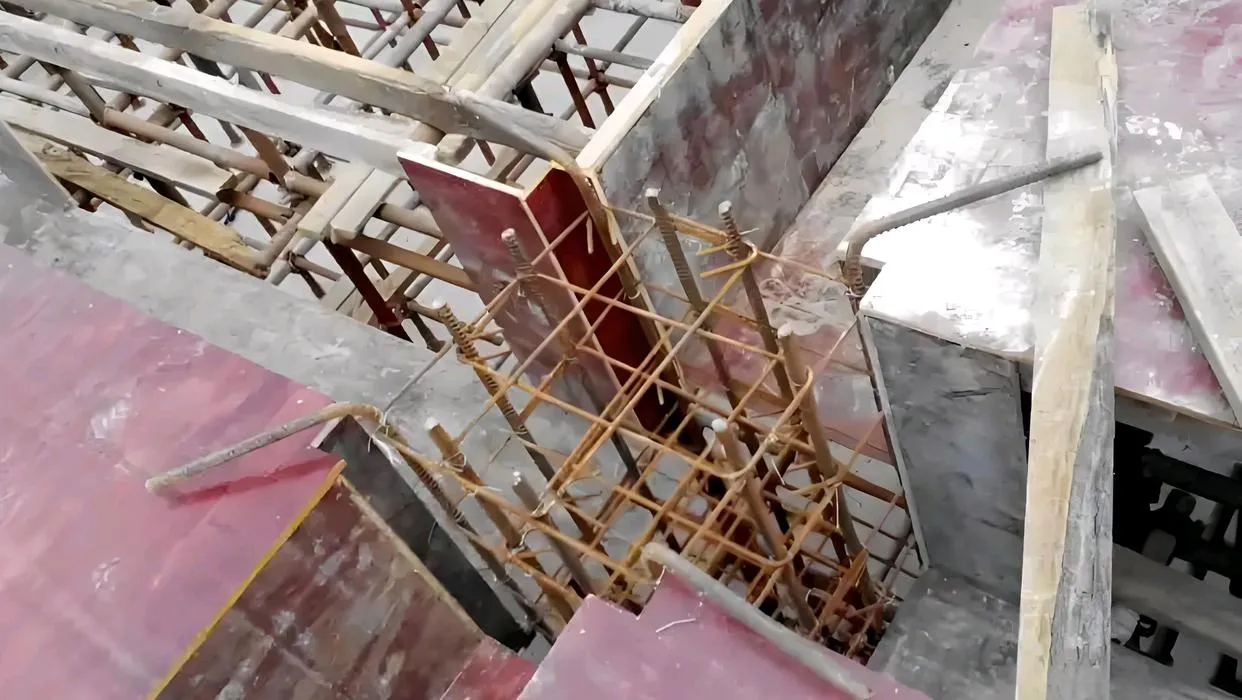

一、梁高满足直锚条件的构造要点

当框架梁高度（h）满足直锚要求时（即h ≥ laE），纵筋锚固需同时满足两个条件：

1. 直锚长度控制：纵筋需伸至柱顶且锚固长度不小于laE（具体数值需根据混凝土强度等级、钢筋级别及抗震等级查表22G101-1第2-3页确定）。例如C30混凝土、HRB400钢筋、二级抗震时，laE=35d（d为钢筋直径）。

2. 梁宽外纵筋处理：超出梁宽范围的纵筋需向柱外侧弯折12d，弯折角度应严格控制为90°，确保锚固端与混凝土接触面最大化。实际施工中，需重点检查梁宽与柱截面尺寸的关系，避免因梁宽不足导致弯折长度超限。

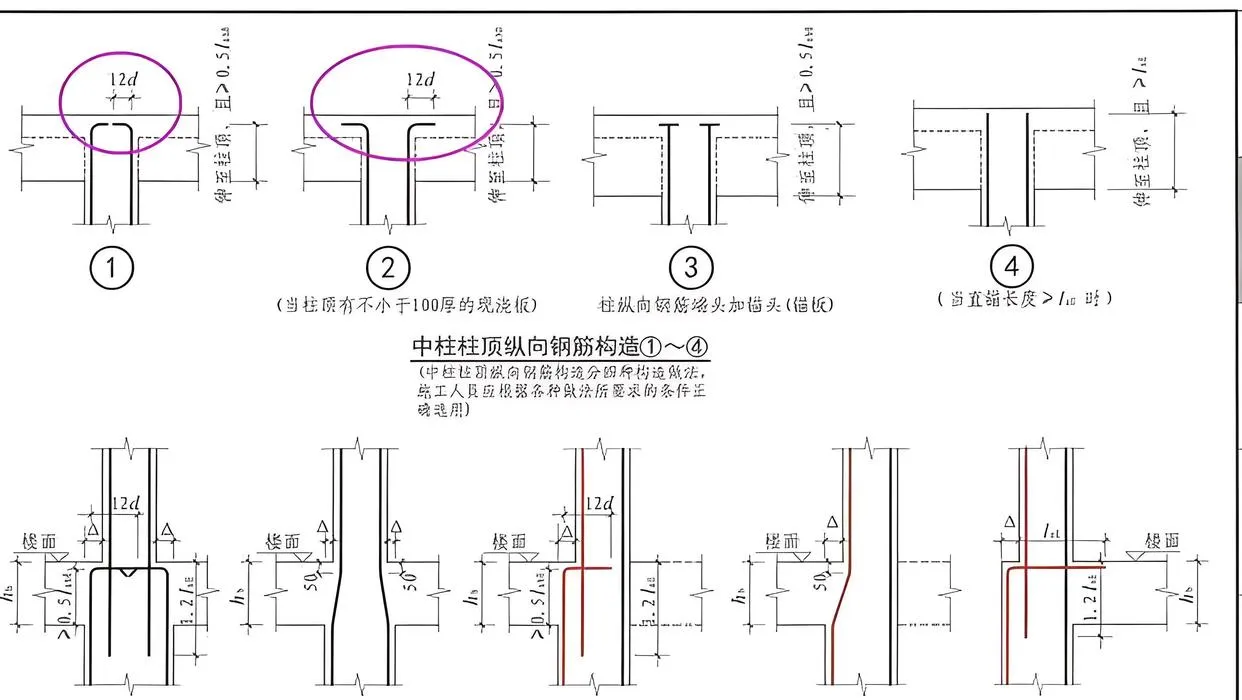

二、梁高不足直锚时的弯折锚固

当框架梁高度（h）不满足直锚条件（h < laE）时，纵筋需伸至柱顶后弯折锚固，具体分为两种情况：

1. 无现浇板或板厚＜100mm：纵筋应向柱内侧弯折12d，此时弯折方向需避开梁筋密集区，防止因钢筋拥挤影响混凝土浇筑质量。

2. 板厚≥100mm：纵筋可向外弯折12d，利用现浇板提供的额外锚固空间。此做法需注意弯折端与板筋的位置关系，避免与板筋冲突。

关键技术细节：

– 弯折前纵筋平直段长度需≥0.5lab（基本锚固长度），且从梁底开始计算。例如某工程采用C35混凝土、HRB400钢筋，lab=30d，则平直段长度需≥15d。

– 弯折半径应≥4d（带肋钢筋），防止钢筋因过度弯折产生应力集中。

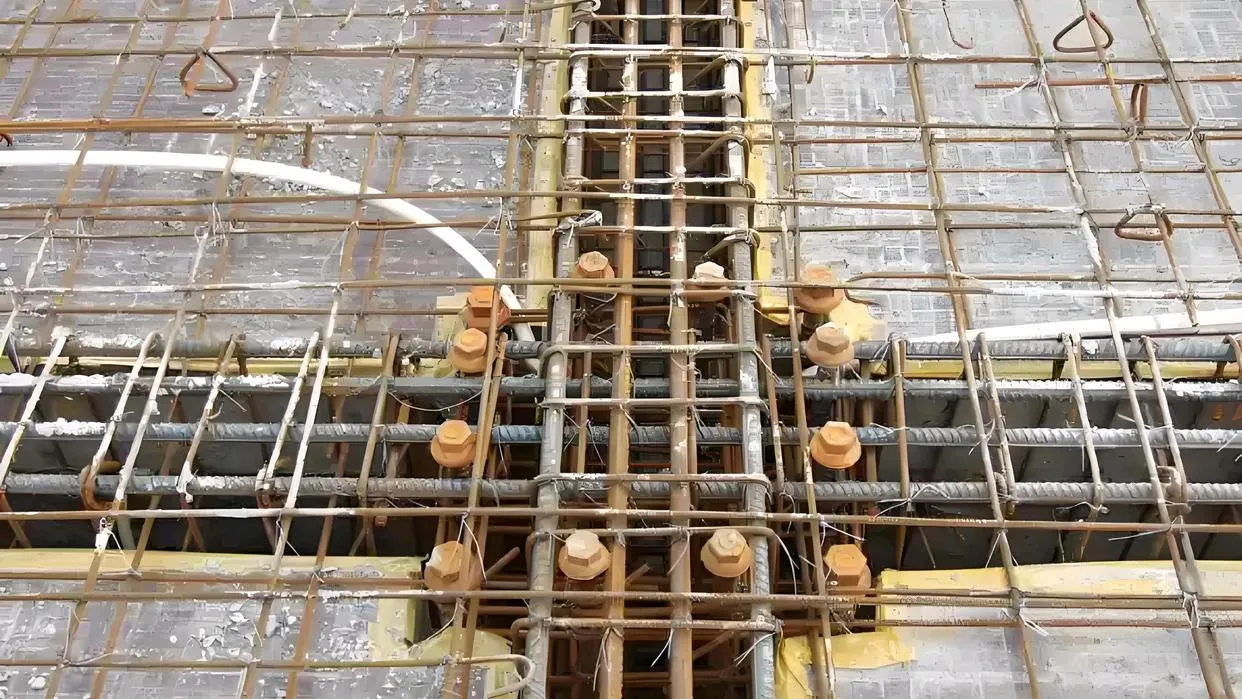

三、锚头（板）锚固的适用性分析

锚头（板）锚固作为替代方案，允许纵筋伸至柱顶后通过机械锚固实现受力传递。其技术特点如下：

1. 构造要求：锚头（板）面积需≥钢筋截面面积的4倍，且钢筋净距≥4d，以确保锚固力有效传递。

2. 成本对比：与传统弯锚相比，锚头（板）锚固可节省钢筋用量约15%-20%，但需额外增加锚具成本（约2-5元/个）及安装人工费用。

3. 适用场景：适用于梁柱节点空间狭小、钢筋密集导致弯锚施工困难的项目，如超高层建筑核心筒区域。

施工建议：

– 优先采用工厂预制锚头，现场仅需机械连接，可大幅提高施工效率。

– 需进行专项施工方案论证，重点验算锚头与混凝土的粘结强度。

四、常见问题与质量控制要点

1. 锚固长度不足：

– 表现：纵筋伸入支座长度＜laE，或弯折段长度不足12d。

– 后果：可能导致节点滑移破坏，降低结构抗震性能。

– 防治措施：下料前需精确计算锚固长度，采用样板引路制度，对首批构件进行实测验收。

2. 弯折方向错误：

– 表现：板厚≥100mm时纵筋向内弯折，或板厚＜100mm时向外弯折。

– 防治措施：加强技术交底，在模板上标注弯折方向控制线，质检员逐根检查。

3. 锚头（板）安装缺陷：

– 表现：锚头与钢筋焊接不牢固，或锚板未紧贴柱顶混凝土表面。

– 防治措施：采用扭矩扳手控制锚具拧紧力矩，抽样进行拉拔试验（抽检比例≥3%）。

五、成本优化与施工管理建议

1. 钢筋代换策略：在满足强度要求的前提下，优先采用高强钢筋（如HRB500），可减少钢筋用量约10%-15%。

2. 施工流程优化：

– 采用钢筋定位卡具，确保纵筋间距及弯折角度精准控制。

– 对复杂节点（如变截面柱）采用BIM三维建模，提前模拟钢筋碰撞问题。

框架柱中部封顶钢筋锚固是体现结构设计意图的关键环节，施工中需严格执行22G101-1图集要求，结合工程实际选择最优锚固方案。通过精细化施工管理与技术创新，既能保证结构安全，又可实现经济效益最大化。建议施工单位建立专项质量验收台账，对锚固长度、弯折角度等关键参数进行100%实测实量，确保节点质量可控。
