构造柱拉拔实验经验分享 五个核心要点总结

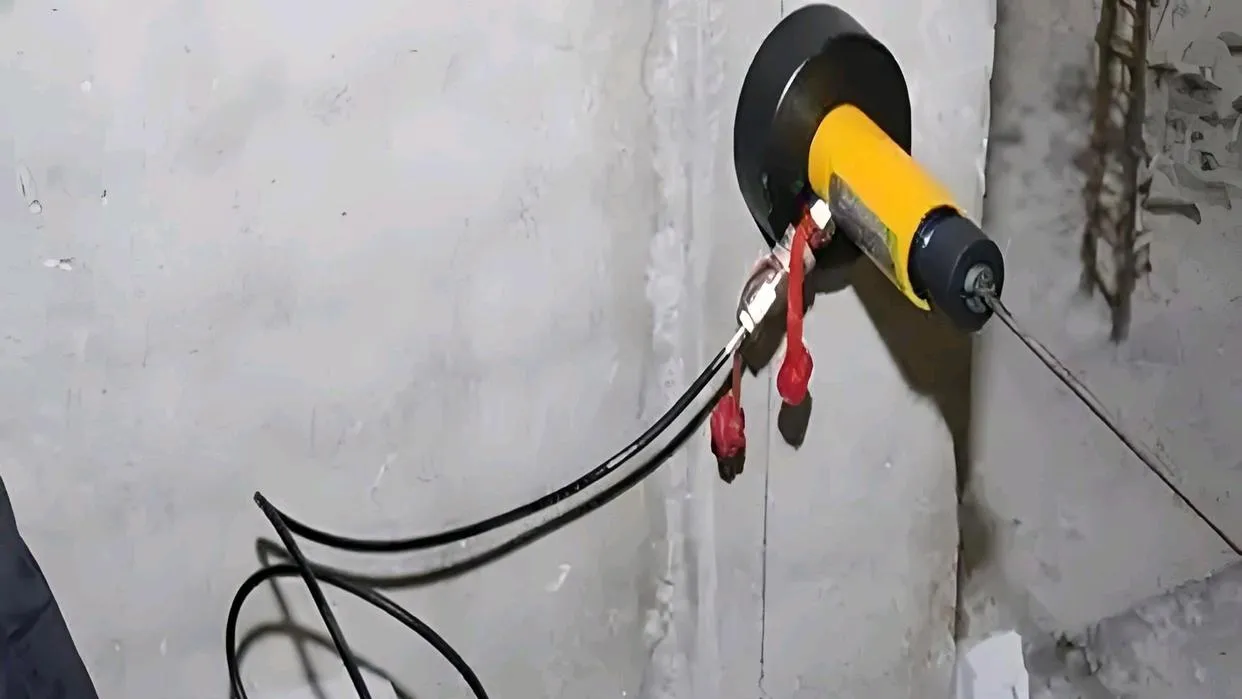

建筑工程中，构造柱拉拔实验是验证后锚固钢筋性能的关键环节。本文结合GB50550、GB50203等规范要求，深度解析实验操作中的五个核心要点，帮助从业者精准把控质量风险。

一、抽样频次的规范依据

根据GB50550《建筑结构加固工程施工质量验收规范》，非承重结构植筋筋的抽样需遵循”双控原则”：同类型同规格植筋每500根为一检验批，每批抽取1%且不少于3根进行检测。这种抽样设计既能保证统计代表性，又能避免过度检测增加成本。例如，某项目施工1500根φ12拉结筋，需分3个检验批，每批抽取3根，共检测9根。

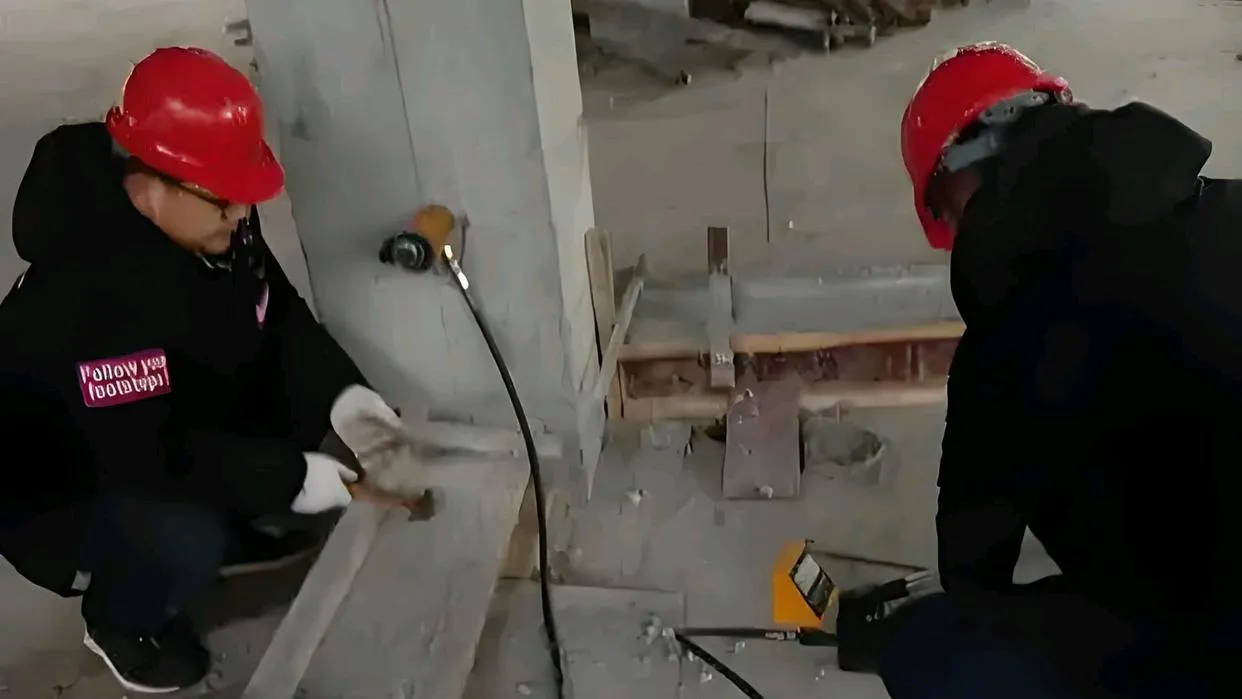

二、拉拔力设置的双重标准

拉拔力设置需同时满足两个规范要求：

1. 混凝土结构后锚固技术规程（JGJ145）

设计拉拔力标准值计算公式为：

N = 0.9 × As × fyk

其中As为钢筋截面积，fyk为钢筋屈服强度标准值。以HRB400级φ12钢筋为例，计算值为40.7kN。非破坏性实验时，最小拉拔力需达到设计值的60%（即24.4kN）。

2. 砌体结构工程施工质量验收规范（GB50203）

针对填充墙拉结筋，明确规定非破坏承载力检验值为6.0kN。该数值基于传统HPB235圆钢计算，现行工程中使用带肋钢筋时，需按JGJ145公式重新核算。

实际操作中，应优先采用较高值作为实验标准，避免出现规范冲突。

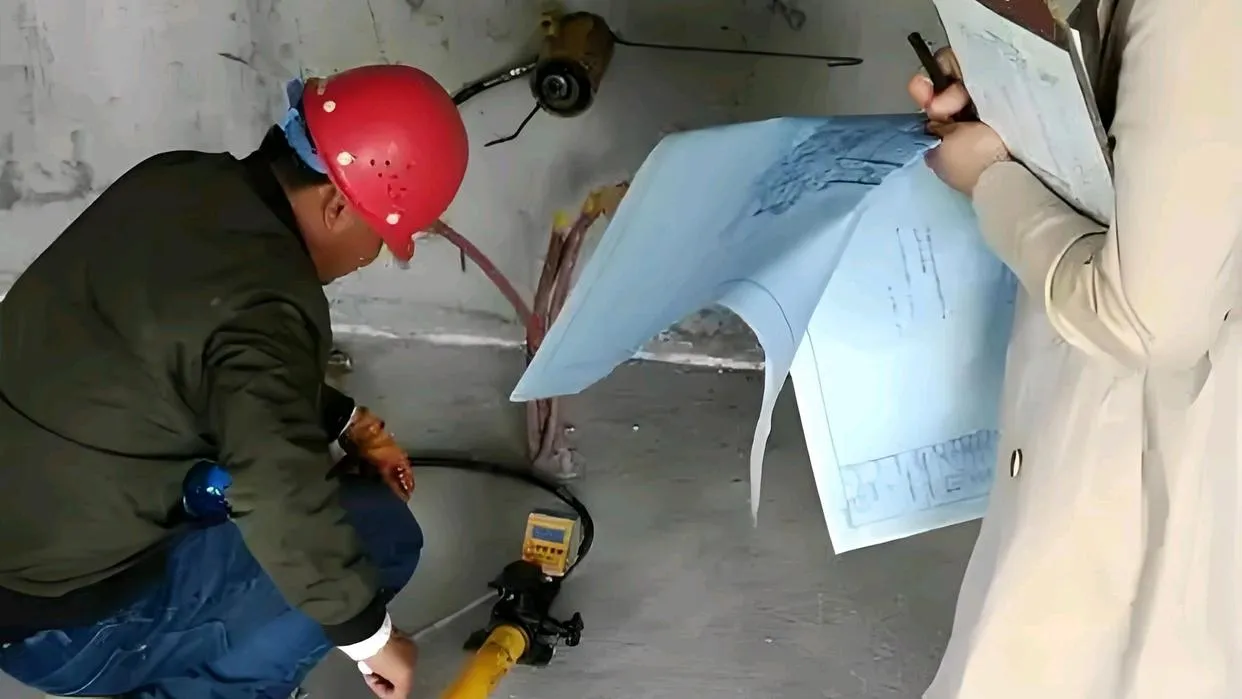

三、常见不合格现象及破坏模式

实验中主要出现两种失效形式：

1. 钢筋滑移超限

表现为钢筋与胶粘剂界面产生位移，超过0.1mm即判定不合格。典型案例显示，某项目因锚固深度不足（设计10d仅施工8d），导致滑移量达0.3mm。

2. 钢筋从混凝土中拔出

当拉拔力达到设计值80%时发生整体拔出，常伴随混凝土基体开裂。某厂房改造项目因钻孔直径超设计值2mm，胶粘剂填充率不足，导致拔出破坏。

四、滑移超限的四大诱因

1. 锚固深度不足

未达到JGJ145规定的最小锚固长度（通常为10d-15d），需采用钢筋探测仪实测验证。

2. 孔道清理不彻底

残留粉尘使胶粘剂与混凝土粘结强度下降30%以上，建议采用”三吹两刷”工艺（压缩空气吹扫3次，钢丝刷清理2次）。

3. 胶粘剂用量不足

注胶量应达到孔深的2/3，过少会形成薄弱界面。某工程因注胶量仅为孔深1/2，导致滑移值超标50%。

4. 固化时间不足

化学胶粘剂需满足7天养护期，某项目提前3天检测，拉拔力仅达设计值65%。

五、拔出超限的五大成因及处理

（一）成因分析

1. 混凝土强度不足

基体存在蜂窝麻面，实测强度低于C20时，锚固力下降40%以上。

2. 钻孔直径过大

超过设计值1mm，胶粘剂有效粘结面积减少15%。

3. 胶粘剂质量缺陷

某工地使用劣质胶，固化后抗压强度仅达标准值50%。

4. 施工工艺失控

注胶时未排出空气，形成内部气泡，导致应力集中。

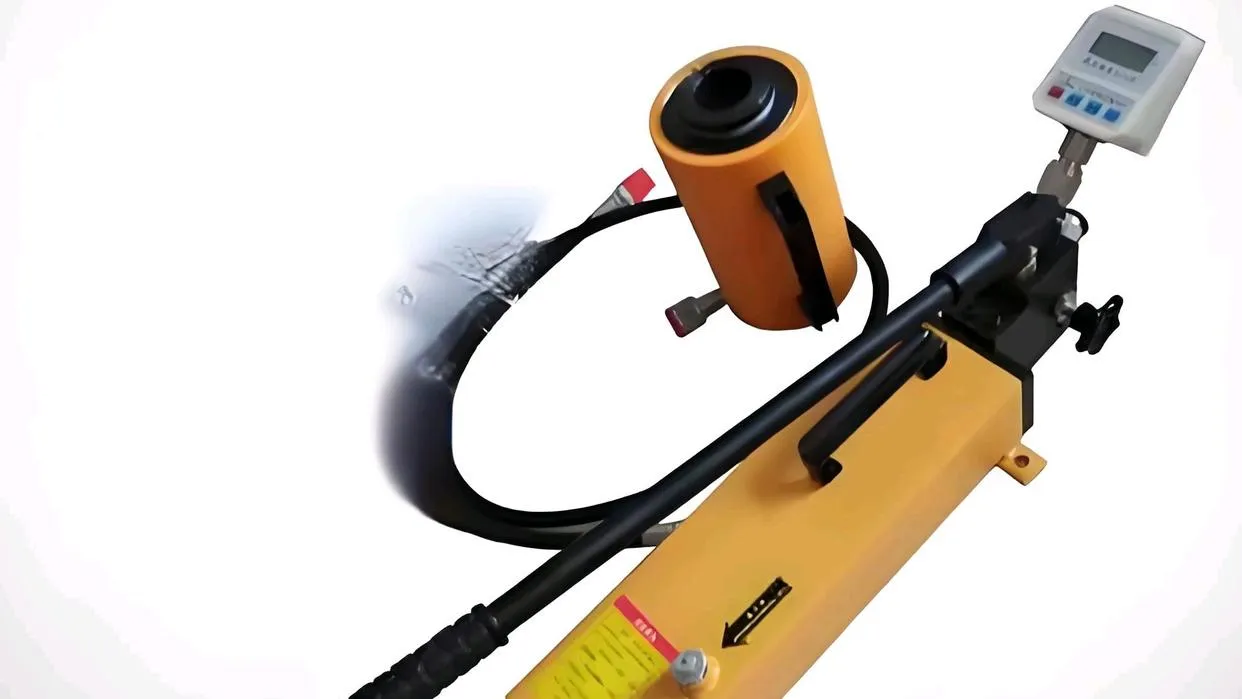

5. 检测设备误差

加载速度过快（>5kN/s）会使实测值虚高10%-15%。

（二）处理方案

1. 轻微缺陷

单根不合格且不影响结构安全时，采用扩大锚固范围（增加1根同规格钢筋）处理。

2. 批量不合格

当检验批不合格率超过10%，需重新评估设计参数，必要时采用机械锚栓替代化学植筋。

3. 严重事故

涉及主体结构安全时，需委托第三方机构进行结构安全性鉴定，制定专项加固方案。

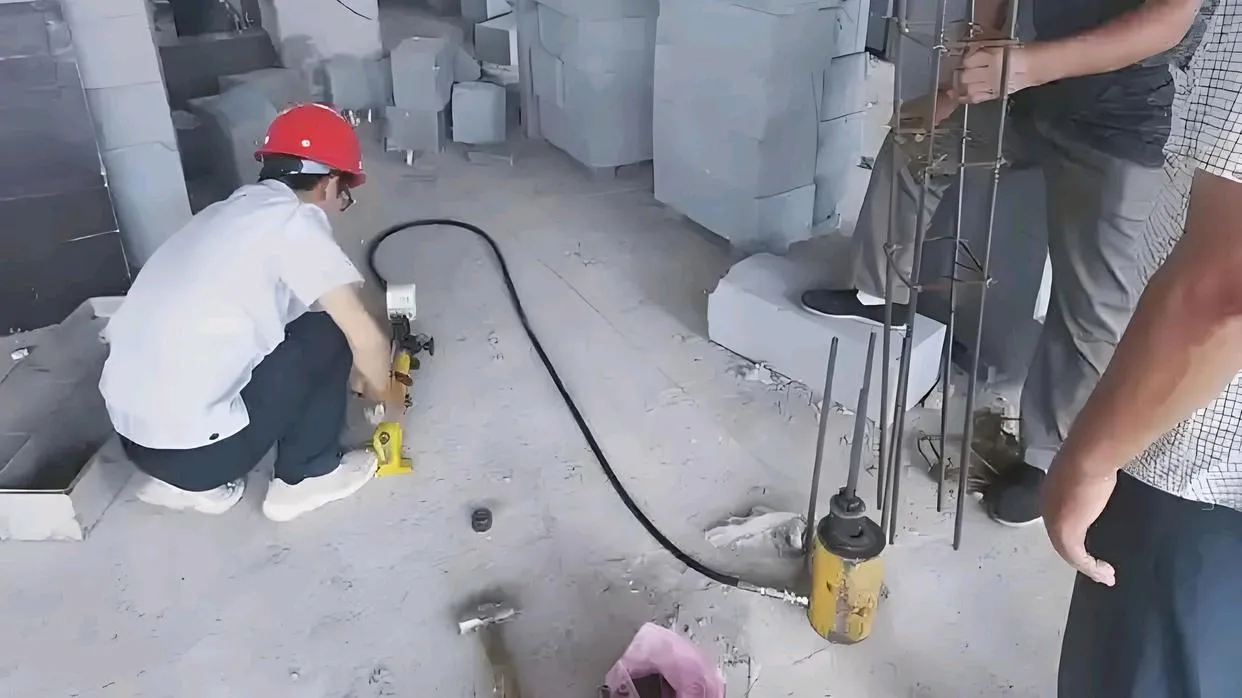

总结：构造柱拉拔实验是保障建筑结构安全的重要防线。从业者需严格执行”双规范对照、五因素管控”原则：抽样频次符合GB50550要求，拉拔力设置兼顾JGJ145与GB50203标准，重点防范深度不足、清理不净等质量通病。通过系统化的过程控制，可将实验不合格率降低至3%以内，确保工程质量万无一失。
