搞清楚分类不再踩坑！新国标下的PVC穿线管分类

PVC穿线管的分类去年曾经整理过一次，当时新国标还没发布，这次重新来捋捋，整体的分类框架参照的是新国标GB/T 43815-2024《建筑用硬聚氯乙烯（PVC-U）绝缘电工套管及配件》。

一、按力学性能

新标准将PVC电工套管根据机械强度分为三种等级，分别是轻型、中型和重型。

● 轻型：

轻型套管是针对低机械应力环境设计的，管壁较薄，施工便捷，常用于吊顶、墙体内的明敷布线，适合没有外力冲击的场合；

● 中型：

中型套管则属于中等机械应力级别，管壁厚度适中，强度更高，适用于家装布线或普通办公楼的穿线施工；

● 重型：

重型套管承受能力最强，管壁厚实，抗压抗冲性能突出，是地面埋管、混凝土预埋等强力环境下的首选。

这三种力学等级在管体标识中有明确代号：轻型为“2”，中型为“3”，重型为“4”，选购时可留意标识内容加以区分。

二、按管壁结构形式

标准将管道结构分为两大类：实壁套管和波纹套管。

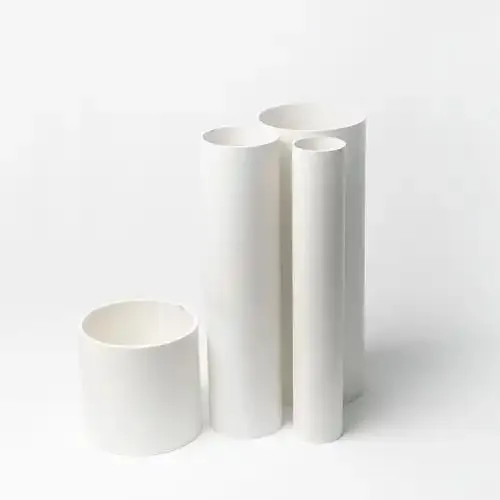

● 实壁套管：

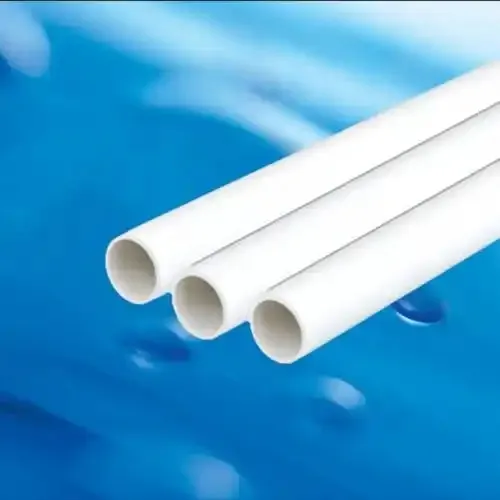

实壁套管即我们常见的硬质光滑圆管，内外表面平整，穿线阻力小，机械性能好，是目前市场上的主流选择，适用于绝大多数强电和弱电布线场景。

● 波纹套管：

波纹套管外壁呈现波浪形状，具有一定柔韧性，可以在复杂空间实现手动弯曲成型，常用于弱电线路、信息管路等需要灵活走向的场合。不过，由于其抗压能力不如实壁管，因此不推荐在有机械负荷或埋设要求的场景中使用。

三、按温度等级

PVC材质的力学性能和柔韧性受温度影响明显，因此标准明确了电工套管的温度适应等级，划分为以下几类：

-25型：

能在最低-25℃ 的低温下保持不脆裂，适合北方寒冷地区或冬季室外使用。

-15型：

适应中等寒冷环境，全国大多数地区室内外施工可用。

-5型：

适用于一般气候条件，常用于南方地区或建筑内部。

90型：

具备较强的耐高温能力，连续耐温可达90℃，适合设备间、管井等热量集中的区域。

90/-25型：

兼具耐高温与耐低温性能，环境适应性最强，适合冷热交替、气候差异大的施工区域。

选择错误的温度等级可能导致管道在低温时脆裂、在高温时变形，带来施工和安全隐患，因此根据当地气候与使用环境选型十分关键。

总的来说，PVC电工套管怎么选，主要看三个方面：用在什么环境（决定力学强度），走哪种线路（决定是实壁还是波纹），以及气候条件（决定温度等级）。掌握了这些分类，再看清管子上的标识，就不容易选错。
