外网排水管道的安装连接顺序方案！

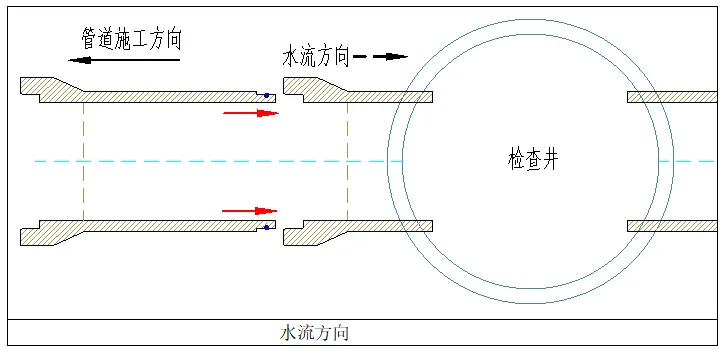

一、施工顺序与方向

施工要点：

• 管道应从下游向上游铺设，承口朝向上游，插口朝向下游
• 检查井处需排列半节管时，带承口的半节管应位于进水方向，带插口的半节管应位于出水方向
• 首节管安装时，需按井中测桩调整轴线和高程，并固定支撑
• 后续管节安装时，应随稳管随测中线和高程，确保平直度

规范依据：

• 《给水排水管道工程施工及验收规范》（GB 50268-2008）第5.3.3条：管道安装宜自下游开始，承口朝向施工前进方向
• 《室外排水设计规范》（GB 50014-2021）要求管道铺设应符合水力条件，确保排水顺畅

二、管节安装与定位

施工要点：

• • 用吊车吊装第一节管，将管头放在已弹好线的检查井井墙内壁处
  • 按照井中测桩调好管节轴线和两端高程，两端支撑控制并固定
• 继续安装后续管节，并随稳管随测后端中线和高程，直至下一个检查井

规范依据：

• GB 50268-2008 第5.3.4条：管道安装时，应逐节调整管道的中心和高程，并采取固定措施防止位移

三、橡胶圈安装与接口处理

施工要点：

• 安装前需清理承口和插口，橡胶圈应平整、无扭曲
• 橡胶圈及管口应涂抹防水涂料，防止渗漏
• 承插口对接后，外部需抹带水泥砂浆（DPM20，宽50mm），确保密封
• 安装第一节管道后，在第一节管的承口上抹上水泥砂浆，然后再安装第二节管道
• 在两段管道插口对接安装好后，在交接处外部设置带形DPM20水泥砂浆

规范依据：

• GB 50268-2008 第5.3.7条：橡胶圈安装应位置正确、无扭曲，接口处应进行防渗处理
• 第5.3.9条：承插接口宜采用水泥砂浆或专用密封材料封堵

四、下管与吊装要求

施工要点：

• 吊点应设在管节重心处，采用拦腰起吊或专用吊具，严禁钢索穿管吊装
• 吊运时需保护管口，避免损坏
• 将管节平稳吊下，平移到排管的接口处，调整管节的标高和轴线
• 用紧管设备将管子的插口慢慢插入承口，在承插管子的过程中，管节仍需悬吊着
• 管节拉紧后，调整管子的轴线和标高，然后用管枕击实

规范依据：

• GB 50268-2008 第5.3.5条：下管时应平稳，不得碰撞管口，吊装应符合安全规定

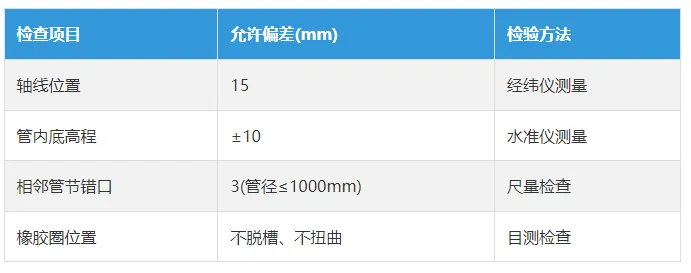

五、质量验收标准

注意事项：

1. 管道铺设前应复核样板高程，测定管节中心线，放设垫板标高
2. 管子在铺设前，应清除承口内表和插口外表的油污杂物
3. 管节插入时，应注意橡胶圈不出现扭曲、脱槽等现象
4. 雨季施工时应采取防止管道漂浮的措施
