填充墙拉结筋拉拔试验检验值—后附计算过程、对照表

一、依据《砌体结构工程施工质量验收规范 》GB50203-2011

9.2.3  填充墙与承重墙、柱、梁的连接钢筋，当采用化学植筋的连接方式时，应进行实体检测。锚固钢筋拉拔试验的轴向受拉非破坏承载力检验值应为6.0kN。抽检钢筋在检验值作用下应基材无裂缝、钢筋无滑移宏观裂损现象；持荷2min期间荷载值降低不大于5％。

条文解释

9.2.3  近年来，填充墙与承重墙、柱、梁、板之间的拉结钢筋，施工中常采用后植筋，这种施工方法虽然方便，但常常因锚固胶或灌浆料质量问题，钻孔、清孔、注胶或灌浆操作不规范，使钢筋锚固不牢，起不到应有的拉结作用。同时，对填充墙植筋的锚固力检测的抽检数量及施工验收无相关规定，从而使填充墙后植拉结筋的施工质量验收流于形式。因此，在本次规范修订中修编组从确保工程质量考虑，增加应对填充墙的后植拉结钢筋进行现场非破坏性检验。检验荷载值系根据现行行业标准《混凝土结构后锚固技术规程》JGJ 145确定，并按下式计算：

Nt＝0.90Asfyk        （2）

式中：

Nt——后植筋锚固承载力荷载检验值；

As——锚筋截面面积（以钢筋直径6mm计）；

fyk——锚筋屈服强度标准值。

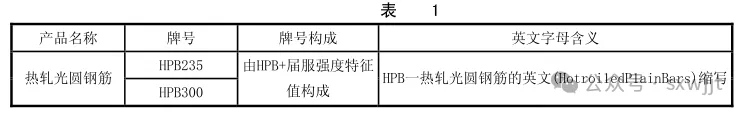

二、依据《钢筋混凝土用钢 第1部分:热轧光圆钢筋》GB1499.1-2008  旧规范

三、依据《 钢筋混凝土用钢 第1部分:热轧光圆钢筋》GBT 1499.1-2017 新规范

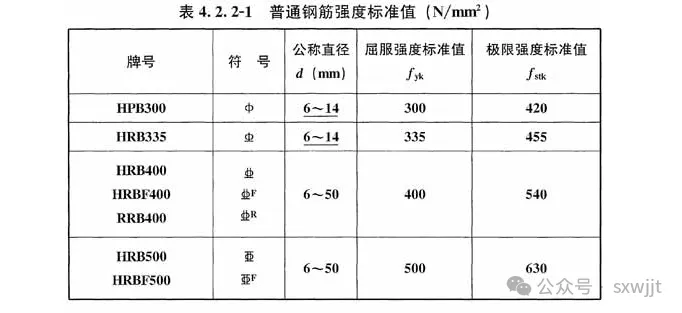

四、依据《混凝土结构设计规范 》GB50010-2010（2015年版）

五、计算如下：

以直径6mm的HPB235圆钢计算如下：

Nt=0.90*3.14*3*3*235=5.977KN,约等于6KN.

以直径6mm的HPB300圆钢计算如下：

Nt=0.90*3.14*3*3*300=7.63KN.

以直径6mm的HRB400螺纹钢计算如下：

Nt=0.90*3.14*3*3*400=10.174KN.

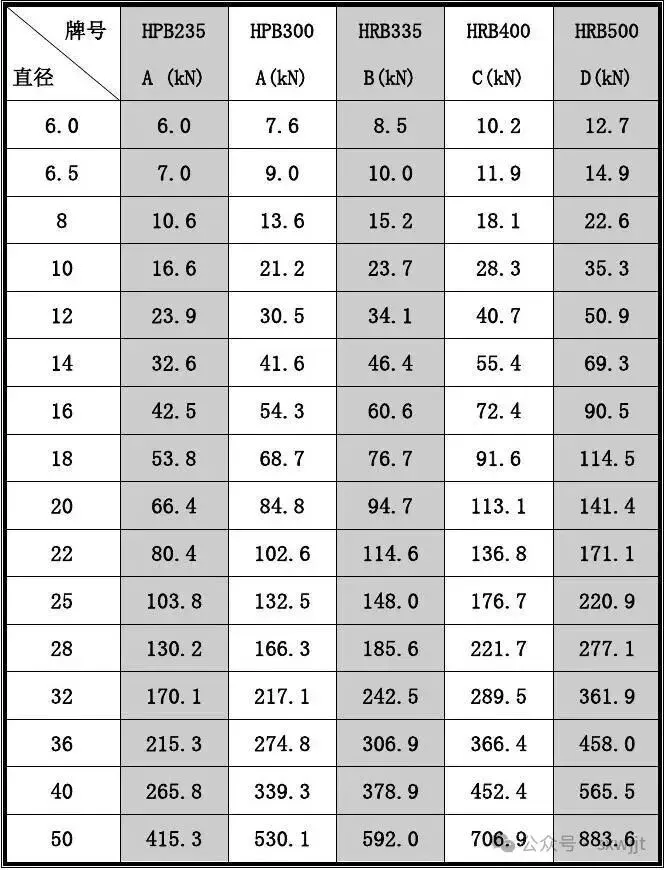

六、混凝土结构后锚固拉拔钢筋检测力值表
