01、脚手架基础知识
核心规范：《建筑施工脚手架安全技术统一标准》GB 51210-2016
脚手架是施工中必不可少的临时作业设施，主要用于混凝土浇筑、砌筑、装饰、管道及设备安装等作业，为施工提供操作平台。也是保障电力建设及各类安装工程顺利进行的关键工具。脚手架的合理选型与使用，直接影响施工安全、工程质量和进度，并与经济效益密切相关。
02、脚手架的分类
脚手架种类多样，可按不同维度划分：
按用途：砌筑、装修、安装、模板支撑等脚手架。
按搭设位置：内脚手架、外脚手架。
按材质：木、竹、金属脚手架。
按结构形式：立杆式、框组式（门型）、桥式、吊式、挂式、挑式等工具式脚手架。
按立杆排数：单排、双排、满堂脚手架。

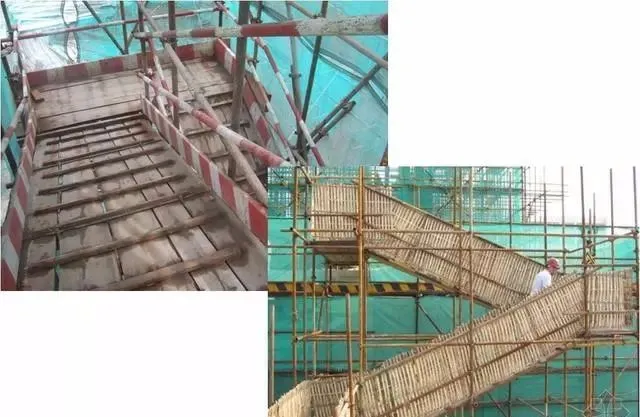

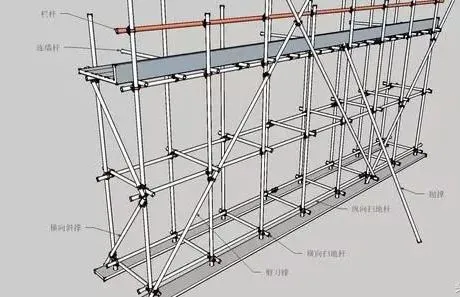

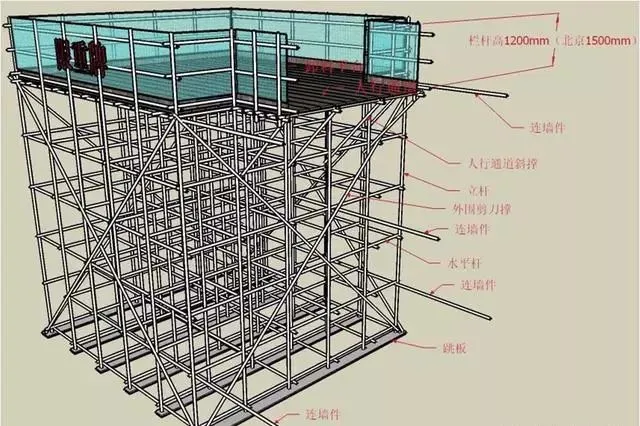

脚手架三维结构示意图⬆️

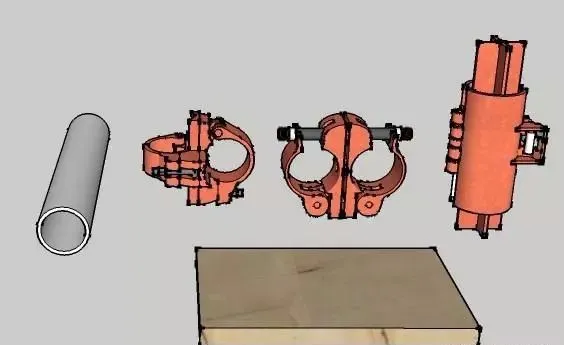

构配件⬆️

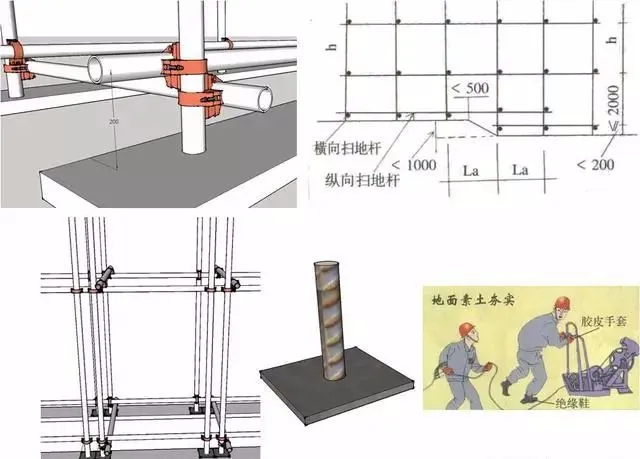

立杆基础⬆️

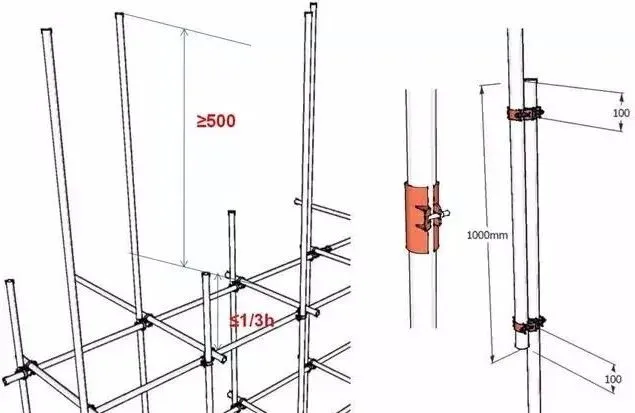

立杆接头⬆️

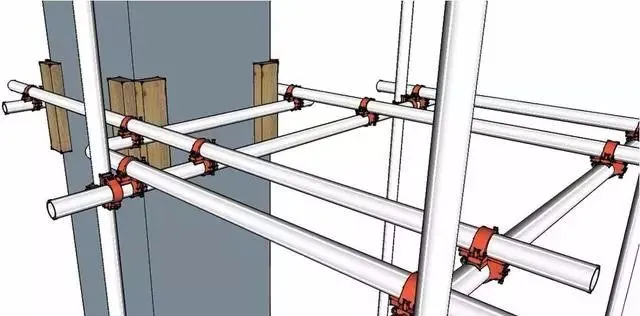

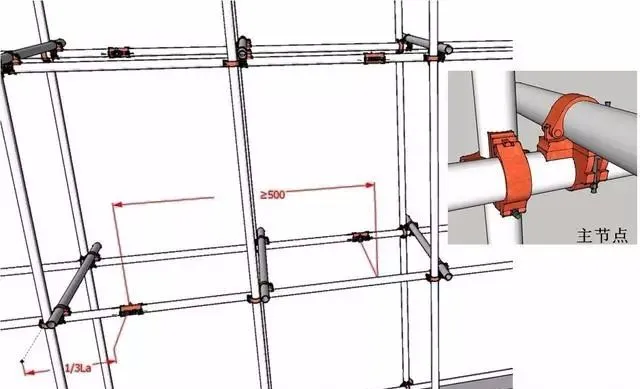

水平杆⬆️
水平杆⬆️

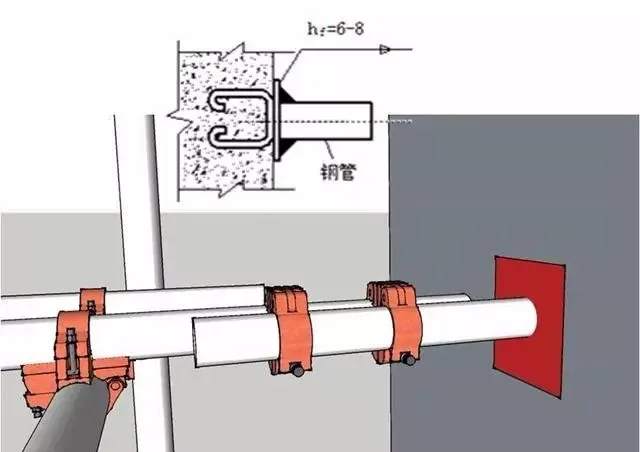

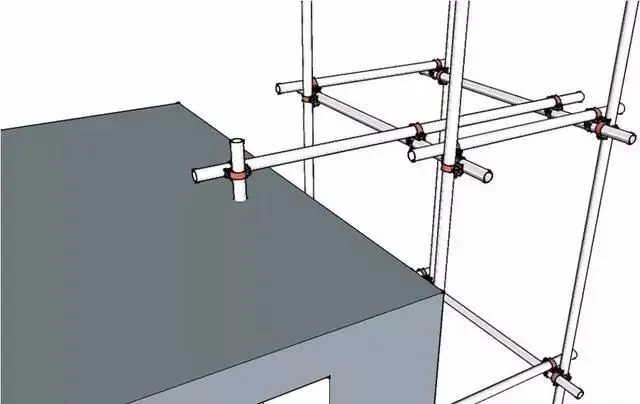

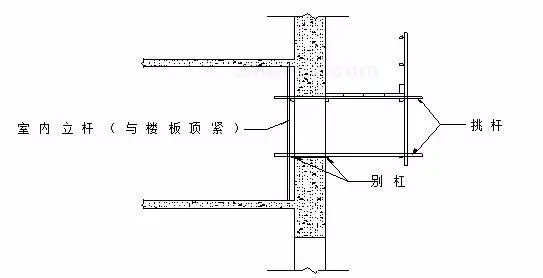

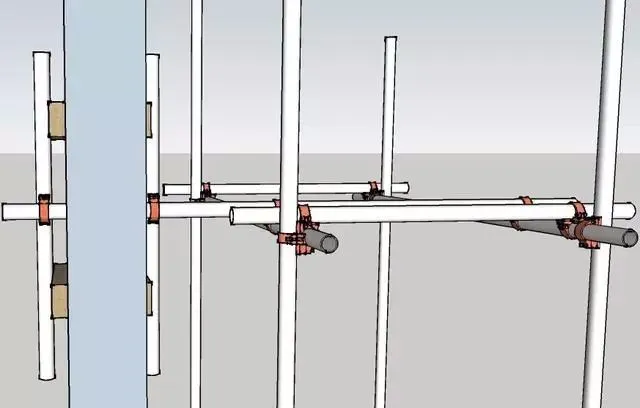

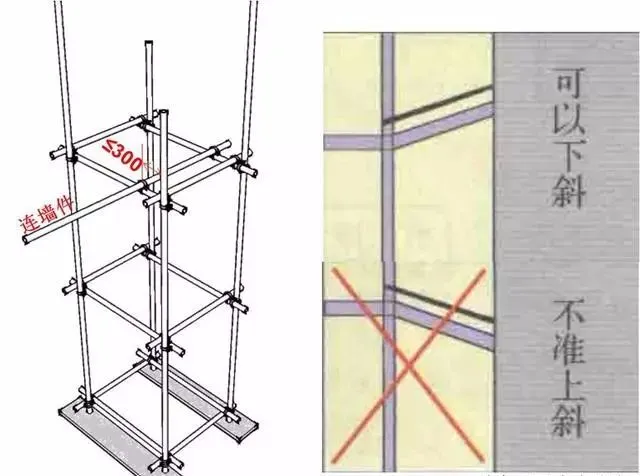

连墙杆⬆️
连墙杆⬆️
连墙杆⬆️
连墙杆⬆️
连墙杆⬆️

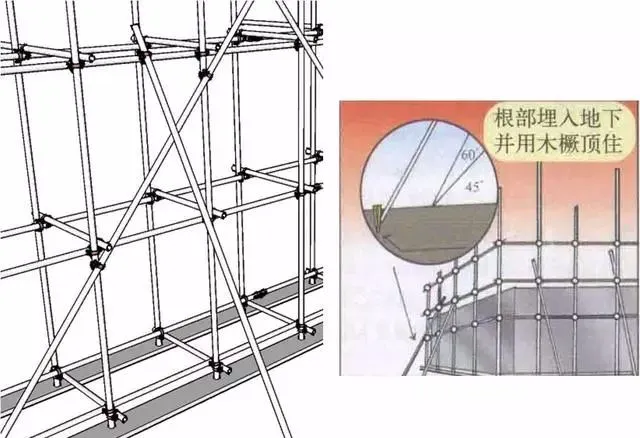

抛撑⬆️

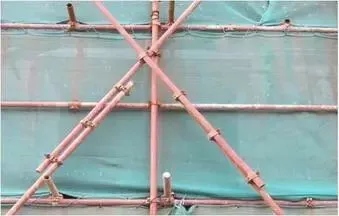

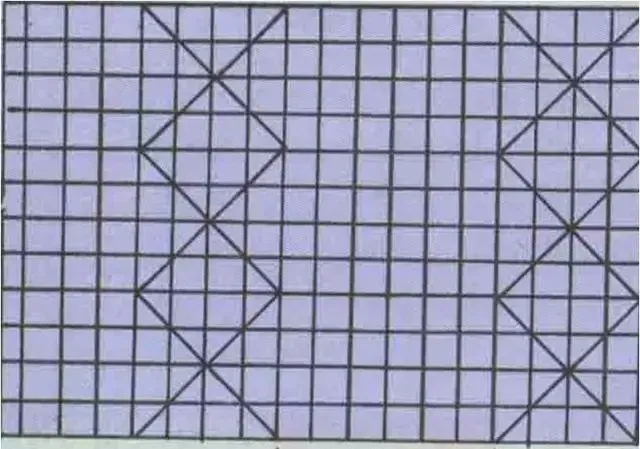

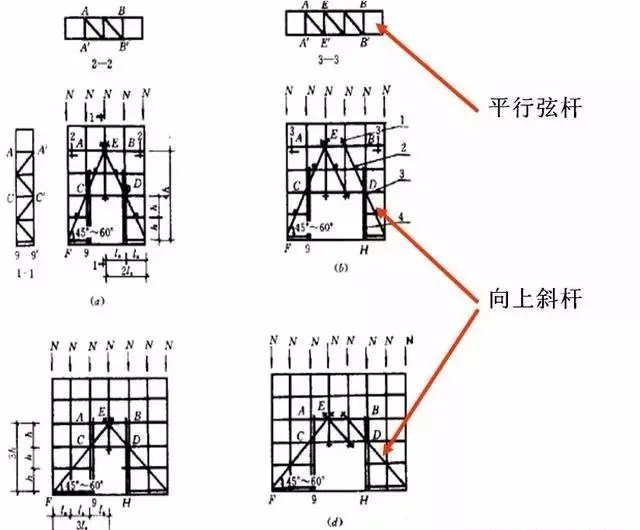

剪刀撑⬆️
剪刀撑⬆️
剪刀撑⬆️

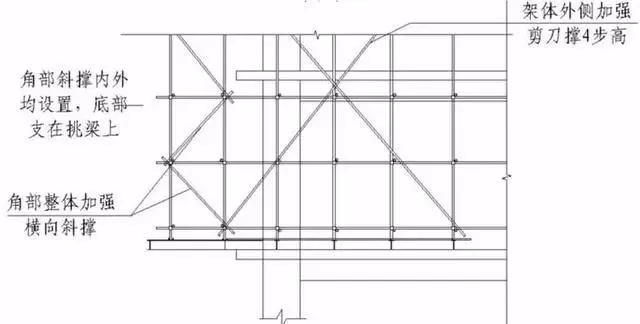

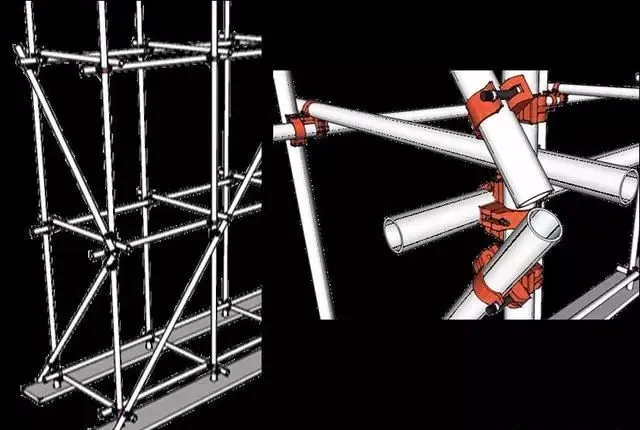

横向斜撑⬆️

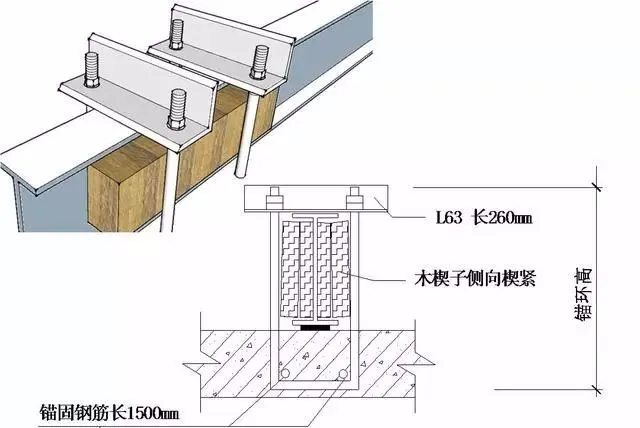

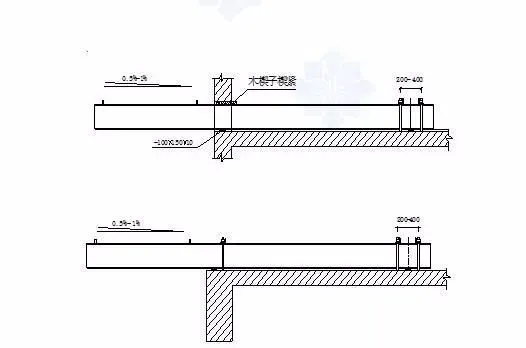

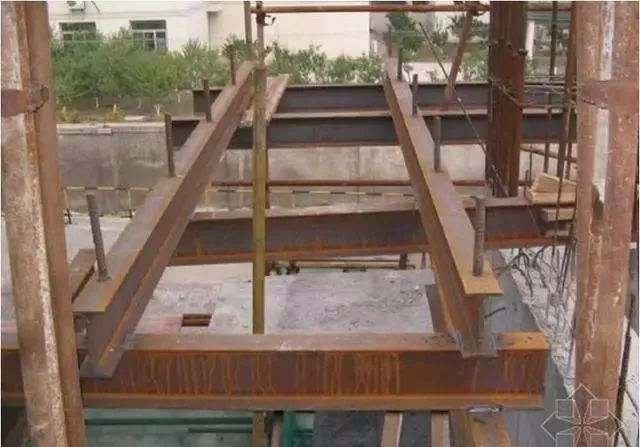

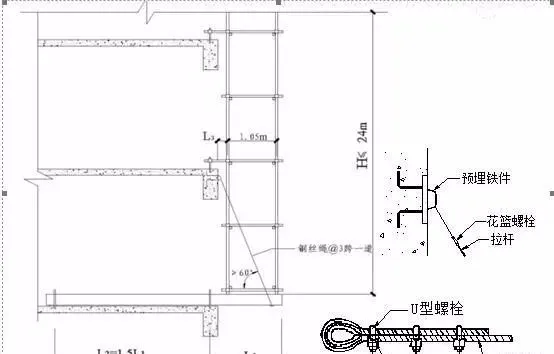

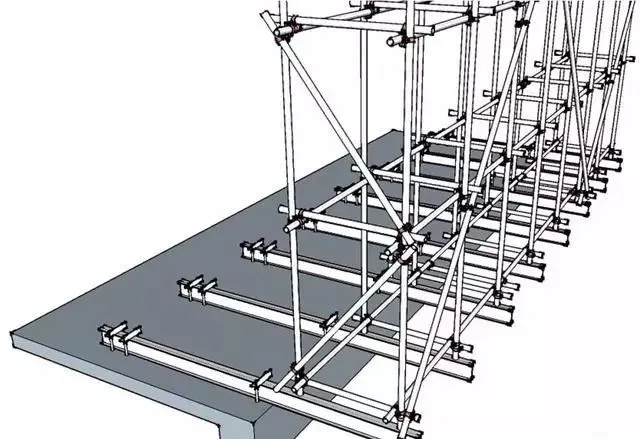

型钢悬挑脚手架⬆️
型钢悬挑脚手架⬆️
型钢悬挑脚手架⬆️
型钢悬挑脚手架⬆️
型钢悬挑脚手架⬆️
型钢悬挑脚手架⬆️

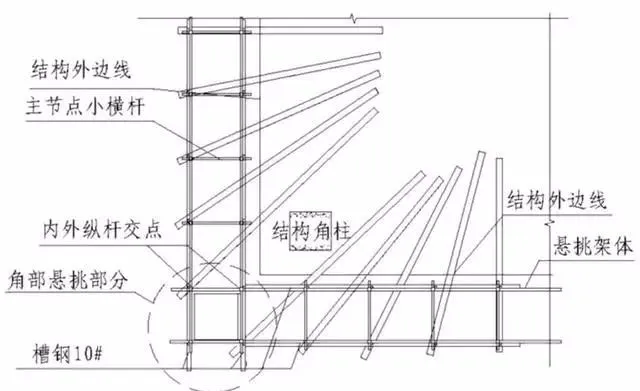

型钢悬挑脚手架(转角)⬆️
型钢悬挑脚手架⬆️

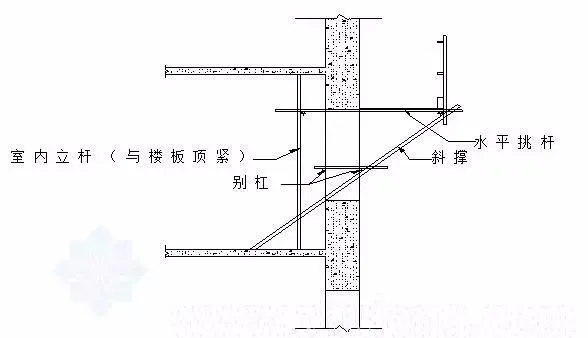

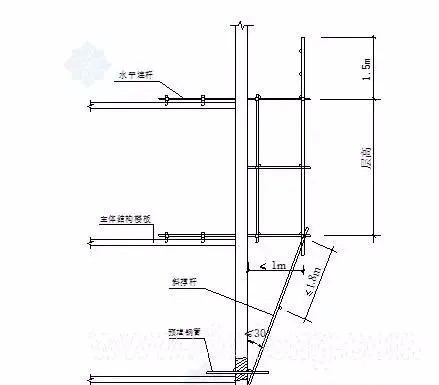

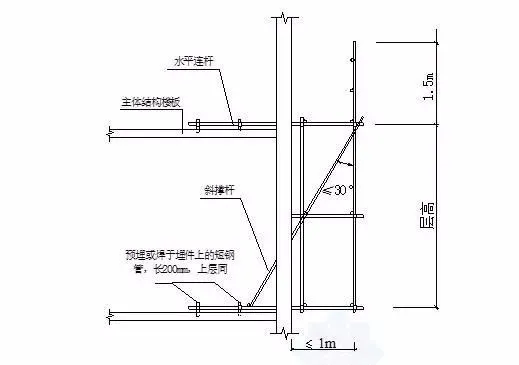

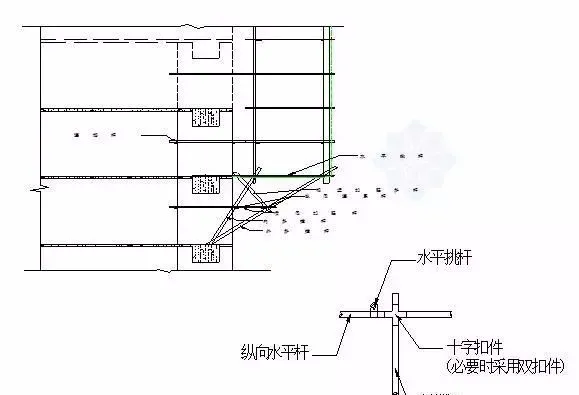

钢管悬挑脚手架⬆️
钢管悬挑脚手架⬆️
钢管悬挑脚手架⬆️

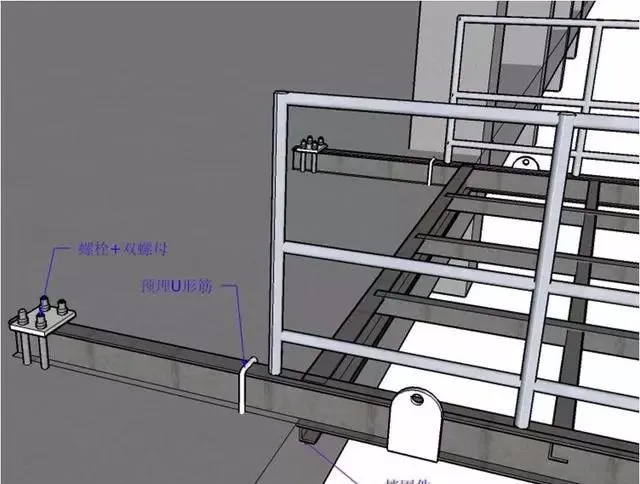

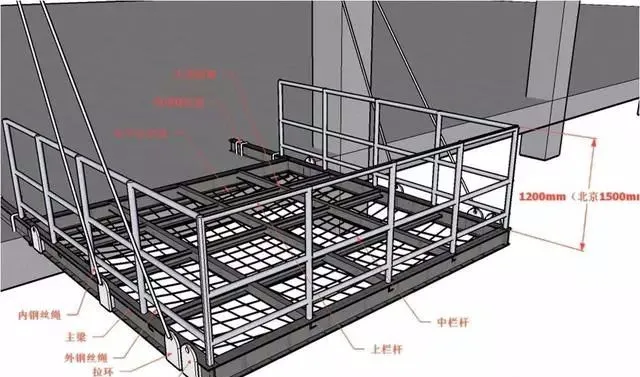

卸料平台⬆️
卸料平台⬆️
卸料平台⬆️
卸料平台⬆️
03、脚手架组成结构及功能
脚手架主要由垫板、底座、立杆、大横杆、小横杆、斜撑、抛撑、剪刀撑、连墙杆、扫地杆及附件等组成。各部件作用如下：
立杆：垂直设置，是脚手架的主要承重杆件，将荷载通过底座、垫板传递至地基。
大横杆：平行于墙面，与立杆连接形成整体，将脚手板荷载传至立杆。
小横杆：垂直于墙面，直接承受脚手板荷载并传至大横杆；在双排架中还起连接内外排、增强整体稳定性的作用。
斜撑：贴近外排立杆斜向设置（与地面夹角45°–60°），多设于转角处，防止脚手架纵向倾斜并承受水平力。
剪刀撑：外侧交叉设置的双斜杆（与地面夹角45°–60°），能将脚手架连成整体，增强稳定性并承受水平力。
抛撑：地面斜撑杆件（与地面约60°角），用于提高脚手架横向稳定性，防止外倾；搭设初期和拆除后期尤为关键。通常通过一道水平支撑与立杆连接，以增强稳定性。
连墙杆：按竖向≤4米、水平≤7米间距与建筑主体结构可靠连接，可承受拉、压力，传递风荷载及因立杆不均匀沉降引起的附加荷载。
扫地杆：贴近地面的纵向水平杆，用于增强立杆根部稳定性，防止立杆晃动或沉降不均。

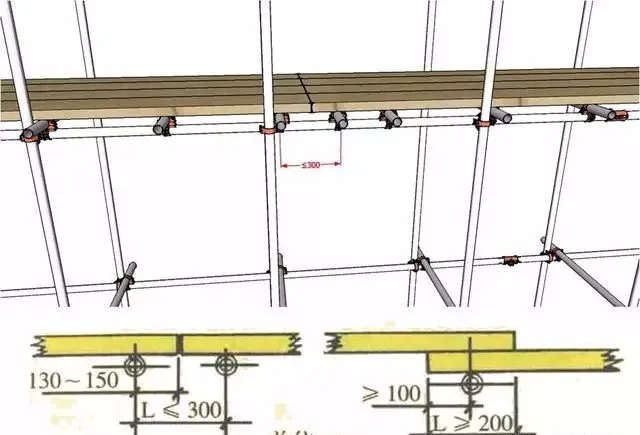

脚手板：铺设于小横杆上，直接承受施工荷载并提供作业平面。
