在建筑工程钢筋连接方式中，常见有绑扎连接、焊接、机械连接，而套筒机械连接是保障结构质量安全的重要连接方式，今天就来认识一下钢筋套筒这个重要部件。
钢筋套筒按连接工艺及结构形式，可分为直螺纹套筒、锥螺纹套筒，两者在施工便捷性、承载能力上各有侧重。
直螺纹套筒，最为常见，它是通过钢筋端部滚轧或车削加工直螺纹，与套筒内螺纹旋接实现连接。
直螺纹套筒型号细分标准型（B）、加长型（L）、异径型（代号为Y），专门用于连接不同公称直径的钢筋，如Φ20mm与Φ25mm钢筋对接，需匹配两端钢筋螺纹尺寸，保障啮合精度），因其连接强度高、施工效率快，广泛应用于框架结构、剪力墙等主体工程。
锥螺纹套筒，钢筋端部加工锥形螺纹，与套筒锥形内螺纹咬合连接。优点是现场加工便捷，无需大型滚轧设备，但因螺纹受力面积小于直螺纹，承载能力略低，多用于次要结构或中小直径钢筋连接（≤22mm）。
套筒级别
钢筋套筒的级别可分为一级、二级，由抗拉强度指标及破坏形式界定，直接决定其在结构中的应用限制，二者区别如下：
这里面补充一下搭接率，它是指在同一连接区段内（长度为钢筋直径的35倍，且不小于500mm，绑扎搭接的搭接区段需要查表），连接钢筋的截面积与该截面总钢筋截面积的比值，一般可理解成若梁的上部钢筋有4根，在连接区域内二级套筒不得超过2个以上接头，而一级套筒不受限制。
另外，说一下抗拉强度和屈服强度。屈服强度是材料在受力过程中，开始发生明显塑性变形时的最小应力值。可以理解为，钢筋开始拉长的临界值；而抗拉强度是材料在拉伸过程中能承受的最大应力，也就是材料被拉断前的最大承载能力。可以理解为钢筋被拉断时的临界值。所以抗拉强度比屈服强度要大。
钢筋套筒命名规则
钢筋套筒的规格型号编码遵循行业统一规则，通过一串字符即可快速判定核心参数，以常见的“SY BB5 22/20240512”为例：
1.前缀（SY），指厂家代号，由生产企业自行设定（如“SY”为某厂家专属标识），用于质量追溯；
2.第一位字母：连接形式代号。B=标准型、L=加长型、Y=异径型；
3.第二位字母：丝型代号。B=正丝（常规旋接方向）、F=反丝（需反向旋转连接，用于狭小空间或避免钢筋扭转）；
4.数字（5）：适配钢筋强度等级代号，对应HRB500级钢筋（抗拉强度500MPa），若为“4”则适配HRB400级钢筋（400MPa）；
5.末尾数字（22）：连接钢筋的公称直径（mm），异径套筒会标注两端直径，如“YB 4 20/25”代表适配HRB400级、连接Φ20mm与Φ25mm钢筋的正丝异径套筒；
6.后缀数字，代表生产批号。通常为6-8位数字/字母组合（如“20240512”），记录生产批次、日期，便于不合格产品召回。
又如套筒编码“JD LF4 25”表示——JD厂家生产、加长型（L）、反丝（F）、适配HRB400级钢筋、连接Φ25mm钢筋的套筒。
钢筋套筒的尺寸标准

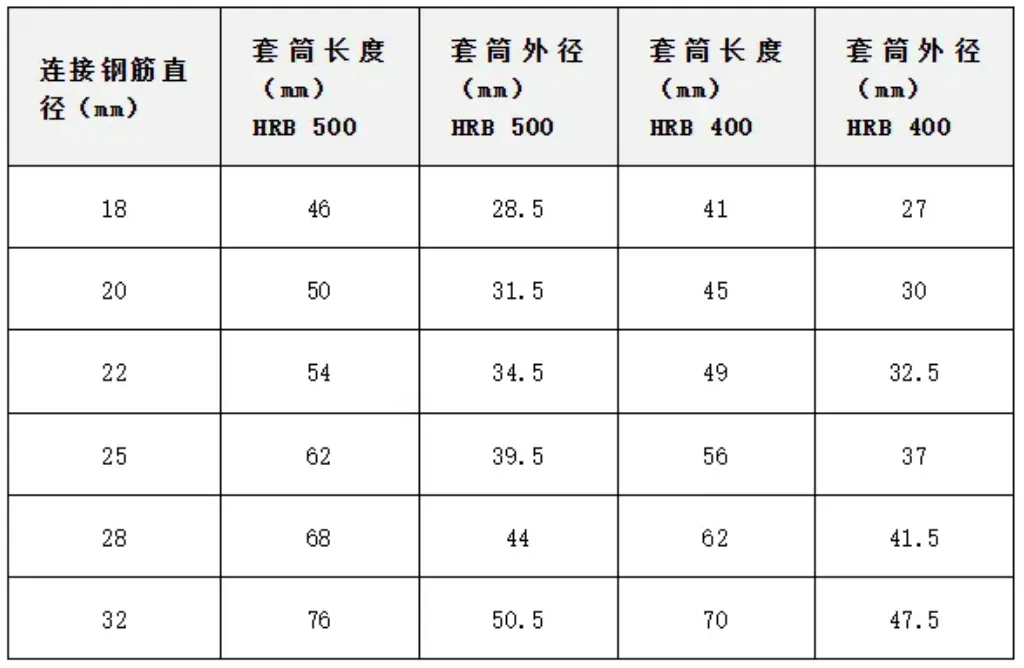

根据《钢筋机械连接用套筒》JG/T 163-2013 表A.1，以下为常用18-32mm规格的直螺纹套筒最小尺寸参数表：
套筒验收要点
（1）外观要求：
套筒表面无裂纹、气孔、砂眼，螺纹清晰无损伤，两端端面平整。特别是在钢筋套筒连接的时候，钢筋车丝加工后的端面常容易出现不平、或者马蹄形，导致钢筋连接不紧密，所以需要用切割机切断或者用角磨机打磨平整，保证连接质量；
（2）材质：
套筒需采用45号优质碳素结构钢或合金结构钢，严禁使用铸铁或低质钢材；
（3）扭矩值要求：
采用直螺纹套筒连接后，需用扭矩扳手检测拧紧力矩，看钢筋连接是否紧密，如Φ22mm钢筋对应扭矩≥260N·m；
（4）型式检验：
进场套筒需附带型式检验报告，型式检验报告有效期为4年，检验项目包括套筒标记、外观和尺寸、抗拉强度、高应力反复拉压、大变形反复拉压。
