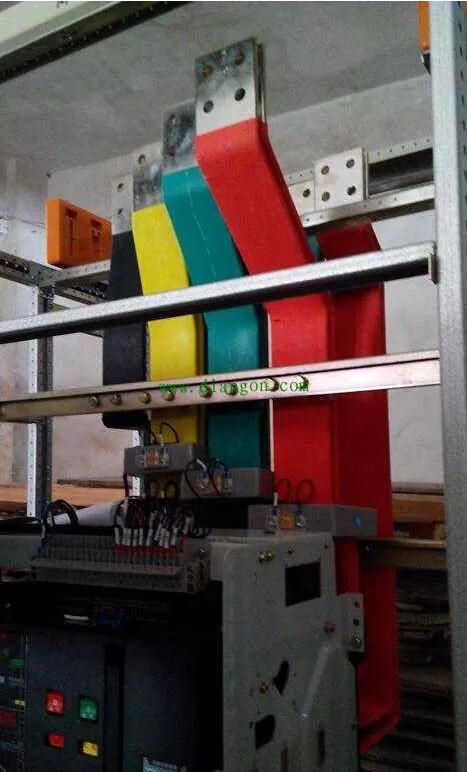

铜的导电性能等优于铝，故铜排在电气设备，特别是在高压电气柜和低压配电柜中得到了广泛的应用。一般在配电柜中的U、V、W相母排和PE母排通常采用铜排（电流较小时也使用铝牌，可以降低设备成本）；铜排在使用中一般标有相色字母标志或涂有相色漆，U相铜排（A相）涂有“黄”色，V相铜排（B相）涂有“绿”色，W相铜排（C相）涂有“红”色，PE母线铜排（地线）涂有“黄绿相间”双色。
铜排又称铜母排（或铜汇流排），铜排在成套配电装置中得到广泛应用，起输送电流和连接电气设备的作用。适用于高低压电器、开关触头、配电设备等大电流导电。
铜排在柜内的安装形式分为两种：平放和竖放，竖放载流量略大于平放；铜排载流量会随环境温度变化而变化。
估算法：
单条铜母排载流量= 宽度(mm) X 厚度系数
双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)
铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方
载流量计算方法：
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）
3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)
铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求TMY100*10载流量为：
单层：100*188=1800(A)[查手册为1860A]；
双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；
三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]
以上所有计算均精确到与手册数据相当接近。

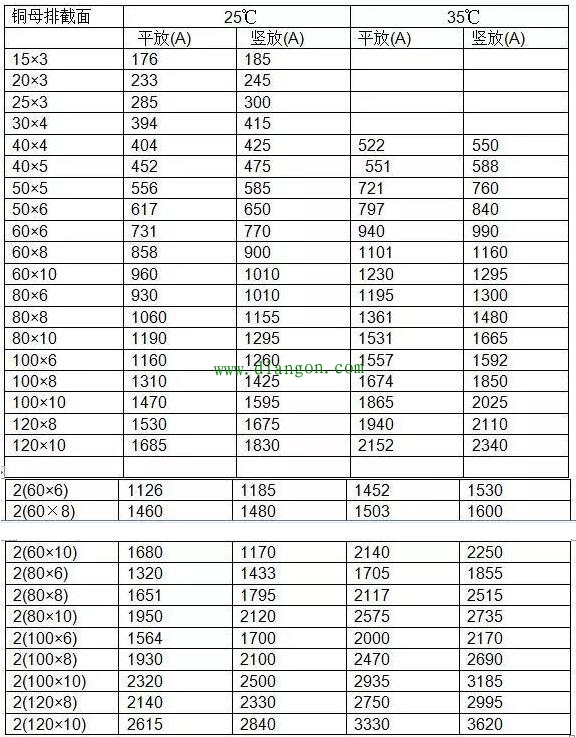

常用铜排的尺寸及载流量表
铜排的标识及使用
铜牌又称为铜母线，一般在配电柜中的A、B、C以及U、V、W相母排和PE母排均采用铜牌。
铜排主要用在一次线路上(大电流的相线、零线以及地线)。电柜之间连接的一般称为主母排，而主母排分到每个电柜内的开关电器上的称为分支母排。
铜排也有镀锡的，一般在电柜的连接处都会做镀锡处理和压花处理或者加导电膏。空余处有时加热缩套管保护，有的用绝缘漆。选择铜牌最主要的原因是铜牌载流量，根据电流的大小选择合适的铜牌，并且连接处的螺钉必须拧紧，否则电流大时可能会烧熔铜牌。
铜排的选择
一般矩形铜排的载流量公式为：铜排载流量（40℃）=铜排宽度（mm）×厚度系数
其中铜牌厚度系数为：
母排厚度/mm 12 10 8 6 5 4
厚度系数 20 18 16 14 13 12
而2层铜排=(1.56~1.58)×单层铜排
3层铜排=2×单层铜排
4层铜排=2.45×单层铜排(不推荐，可采用异形铜排)
铜排(40℃)=铜排(25℃)×0.85
铝排(40℃)=铜排(40℃）/l.3
零(N)排母线按照相排母线的一半选取，但不得小于16mm2。
一次母线应选用带圆角的铜母线，以避免尖端放电。在选择母线时，除了考虑动热稳定因素外，其铜排载流量应按母线长期允许工作稳定为+70℃、周围空气温度为+30℃的数据选配。
