三相交流电源负载的连接方式

      仔细观察，可以发现马路旁电线杆上的电线共有4根，这是因为电线杆上架设的是三相交流电的输电线。现代电力工程上几乎都采用三相四线制，原因是三相交流供电系统在发电、输电和配电方面较单相供电具有很多不可比拟的优点，主要表现在：

1、三相电机产生的有功功率为恒定值，因此电机的稳定性好。
2、三相交流电的产生与传输比较经济。
3、三相负载和单相负载相比，容量相同情况下体积要小得多。

       由于上述优点，使三相供电在生产和生活中得到了极其广泛的应用。

       三相交流电是由三相发电机产生的（现在在电厂基本都用三相发电机，单相基本已不用，当然应急发电机除外）。发电机主要由定子和转子两大部分构成。定子绕组对称嵌放在定子铁心槽中。当转子在原动机（如汽轮机、水轮机）带动下切割磁感应线而在线圈中产生感生电动势，也就是电。由于三相发电机定子上有三个线圈所以会产生三相电（如图一）。

         以A相绕组的感应电压为参考正弦量，则发电机感应的三相电压分别为：

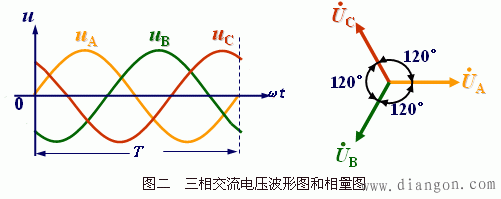

1.对称三相交流电的特点 :对称三相交流电最大值相等，频率相同，相位互差120o（如图二）。

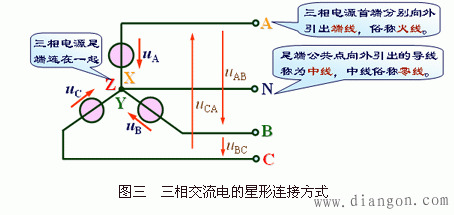

2. 三相电源的星形（Y）连接方式

        显然火线与零线之间的电压等于发电机绕组的三相感应电压——相电压。三相电源Y接时的三个相电压显然是对称的！火线与火线之间的电压称为线电压。三相电源绕组作Y形连接时，可以向负载提供两种电压。此种供电系统称为三相四线制。

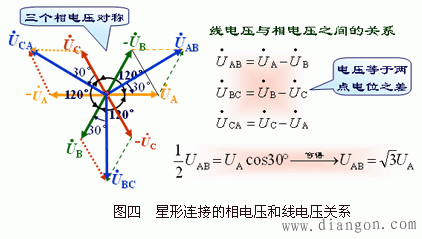

3、三相电源星形接时线、相电压之间的关系

       电源的中性点总是接地的，因此相电压在数值上等于各相绕组首端电位。线电压与相电压之间的关系数量上如下：

       结论：三相电源星形连接中线电压U_AB是相电压U_A的1.732倍；相位上，线电压超前与其相对应的相电压30°电角！
