轻集料混凝土是一种采用人造或天然轻质骨料替代部分或全部普通砂石配制而成的混凝土。这些轻质骨料，如陶粒、膨胀珍珠岩、浮石等，内部含有大量微小的封闭孔隙，使得混凝土在保持一定强度的具有密度低、保温隔热性能好、耐火性高等特点。它在建筑中常用于非承重或次要承重的墙体、楼板填充、屋面找坡保温等场合。要确保其性能得到充分发挥，规范的施工工艺和细致的注意事项至关重要。
轻集料混凝土依据标准 JGJ/T 12-2019
轻集料混凝土的类型与适用场景
A型轻集料混凝土
它堪称超轻选手，干表观密度 ≤600kg/m³，抗压强度 ≥1.5MPa，保温隔热性能强，导热系数 ≤0.1w/(m.k)。常用于屋面保温找坡层、对保温要求极高的填充以及景观造型等场景。
B型轻集料混凝土
干表观密度 ≤850kg/m³，抗压强度 ≥3.0MPa，导热系数 ≤0.25w/(m.k)。楼面地暖/隔音垫层、地下室填充、护坡挡墙等工程用它再合适不过。
LC5.0轻集料混凝土
干表观密度 ≤900kg/m³，抗压强度 ≥5.0MPa，适用于需要更高强度的垫层、找坡层、轻质砌块、小型预制构件等。
LC7.5轻集料混凝土
干表观密度 ≤1000kg/m³，抗压强度 ≥7.5MPa，是对强度要求极高场合的理想选择。
一、轻集料混凝土的主要施工工艺
轻集料混凝土的施工流程与普通混凝土有相似之处，但由于其骨料轻、吸水率较高等特性，在具体操作上存在显著差异。
1.施工前的准备工作
*材料检验与储存：进场轻集料多元化按批次检验其堆积密度、颗粒级配、吸水率等关键指标。储存时应避免雨淋和混杂，防止颗粒破碎和污染。水泥、掺合料、外加剂等也需按规范检验合格。
*配合比确认：轻集料混凝土的配合比设计是核心，需通过试验确定。设计时不仅要满足强度要求，更要控制干表观密度（容重）和施工工作性。实验室配合比需根据现场骨料含水率进行施工配合比换算，这一点因其骨料高吸水性而显得尤为重要。
*基层处理：浇筑前，基层应清理干净，无油污、杂物，并充分湿润。对于干燥的吸水性强的基础，更需提前湿润，防止混凝土水分被过快吸走，影响水化反应和界面粘结。
*机具准备：宜采用强制式搅拌机，以确保轻骨料在搅拌过程中均匀分布，避免离析。泵送施工时，需选择合适的泵送设备与管道，因轻集料混凝土的流动性、粘聚性与普通混凝土不同。
2.搅拌与运输工艺
*投料顺序：推荐采用预湿骨料工艺。即先加入全部或大部分拌合水，将轻骨料进行预湿，然后再加入水泥、掺合料等其他材料一同搅拌。这种方法能有效减少轻骨料在搅拌过程中上浮，提高拌合物均匀性，并减少运输过程中的坍落度损失。与普通混凝土的直接投料法相比，这是关键区别。
*搅拌时间：搅拌时间应比普通混凝土适当延长，以确保各组分混合均匀。具体时间需根据搅拌机类型和混凝土状态确定，通常不少于3分钟。
*运输：运输过程中应尽量减少坍落度损失和离析。运输时间不宜过长，容器应严密不漏浆。若采用泵送，应确保管道畅通，泵送前宜用同配比的砂浆润滑管道。

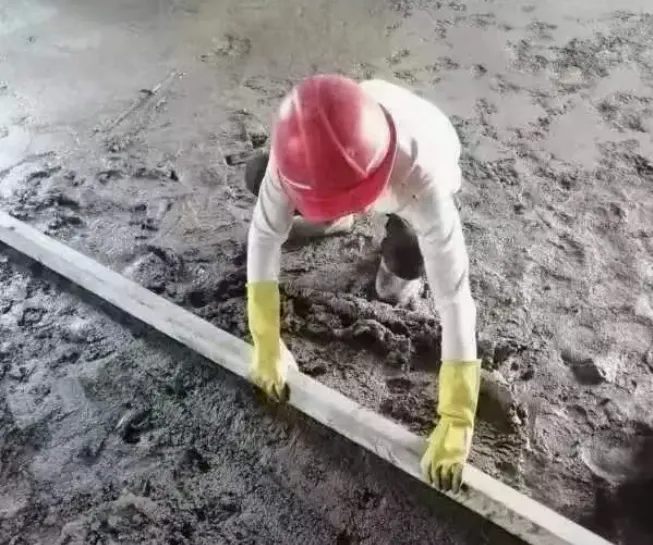

3.浇筑与振捣工艺
*分层浇筑：应分层连续浇筑，每层厚度不宜超过300mm，以防止因骨料上浮导致的分层不均。
*振捣方式：严禁过度振捣。宜采用插入式振捣器快插慢拔，振捣时间以混凝土表面泛浆、无大气泡冒出为准，通常10-20秒。过度振捣会使轻骨料上浮、水泥浆下沉，造成严重的分层现象，导致上部强度降低、下部密度增大，完全破坏了其轻质均匀的特性。这与普通混凝土追求充分密实的振捣理念有所不同。
*特殊部位处理：在预留孔洞、预埋件周围以及钢筋密集处，需加强振捣或采用人工插捣，确保密实。施工缝留设位置应合理，继续浇筑前应将旧混凝土表面凿毛并清理干净。
4.养护工艺
*早期养护：轻集料混凝土的早期保水养护至关重要。由于其内部多孔结构，水分易蒸发，若养护不当，极易产生表面干缩裂缝。浇筑完毕后，应在初凝后立即覆盖塑料薄膜、湿麻袋或进行喷雾养护。
*养护周期：保湿养护时间不应少于14天。养护期间应始终保持混凝土表面湿润。与普通混凝土相比，其对湿度的敏感性更高，因此养护要求更为严格。
二、施工中的关键注意事项
除了遵循工艺，以下注意事项直接关系到工程成败。
1.严格控制用水量与坍落度：轻骨料吸水率大，但吸水速度较慢。拌合时测得的坍落度并不能完全反映其工作性，在运输和静置过程中，骨料会持续吸水，导致坍落度经时损失较大。施工配合比的用水量需精确计算，并考虑环境温湿度进行调整，确保入模时的工作性满足要求。切忌在现场随意加水，这会改变水灰比，严重影响强度和耐久性。
2.防止骨料上浮与离析：这是轻集料混凝土施工中最常见的问题。除了采用预湿骨料、控制振捣外，混凝土的粘聚性设计也很重要。可通过掺入优质粉煤灰、硅灰等矿物掺合料或增粘剂来改善浆体粘度，包裹骨料，减少上浮趋势。浇筑时，若发现局部离析，应及时用人工翻拌均匀。
3.重视体积稳定性与裂缝控制：轻集料混凝土弹性模量较低，干燥收缩和徐变相对较大。设计中需合理配筋，特别是加强构造钢筋以抵抗收缩应力。施工中加强早期湿养护是控制干缩裂缝最有效的手段。大面积施工时，应合理设置后浇带或伸缩缝。
4.表面处理与饰面施工：轻集料混凝土表面气孔较多，若直接进行抹灰或涂料饰面，可能影响粘结并导致空鼓。通常建议在混凝土硬化后，采用专用界面剂进行处理，增强表层粘结力，再进行后续抹灰作业。这与对普通混凝土墙面的处理方式类似，但要求更高。
5.季节性施工要点：
*冬季施工：轻集料混凝土的保温性能好，但其水泥用量相对较多，仍需注意防冻。应优先采用综合蓄热法，使用早强型水泥或防冻剂，并加强覆盖保温，确保在达到临界强度前不受冻。
*夏季施工：高温会加速水分蒸发和水泥水化，增加开裂风险。应尽量避开高温时段浇筑，浇筑后立即覆盖保湿，防止阳光直射和风吹。
三、与其他材料的施工对比与特点
与传统的普通混凝土或加气混凝土砌块等墙体材料相比，轻集料混凝土在施工上体现其独特特点。
*与普通混凝土施工对比：普通混凝土施工更侧重于获得高密实度和强度，振捣以充分排出气泡为目标。而轻集料混凝土施工则像在“平衡”一个系统：既要保证密实，又要防止轻质组分上浮破坏均质性；既要有足够流动性，又要控制用水量应对骨料吸水。它对施工精细度的要求更高，特别是搅拌和振捣环节。
*与加气混凝土砌块施工对比：加气混凝土砌块是预制构件，施工以干法砌筑和抹灰为主，速度快，但存在砌体整体性、抗渗性和接缝处易开裂的问题。现场浇筑的轻集料混凝土则能形成整体无缝的结构层，整体性和抗渗性更优，尤其适用于异形结构或需要找坡的屋面。但其施工工序复杂，周期较长，受环境条件影响更大。
*突出特点总结：轻集料混凝土施工的核心特点是“控水”与“防浮”。一切工艺和注意事项都围绕如何管理好因其多孔轻质骨料带来的高吸水性、易上浮性而展开。它提供的是一种“结构性”与“功能性”一体化的解决方案，在实现结构填充或次要承重的自带保温、隔声、防火等功能，减少了后续附加保温层的施工工序，但前提是施工过程多元化科学严谨。
总而言之，轻集料混凝土的优良性能并非自动实现，它高度依赖于从配合比设计到搅拌、浇筑、养护的每一个施工环节的精准控制。理解其材料特性，严格遵守区别于普通混凝土的特殊工艺，关注用水量、振捣和养护等细节，是保证其轻质、保温、耐火等优势得以在建筑中知名呈现的关键。对于施工人员而言，掌握这些工艺和注意事项，意味着能够更好地驾驭这种具有独特价值的建筑材料。
评论0
