为什么两根相线之间的电压是380V：
首先我们简单说一下线电压和相电压：线电压就是火线与火线之间的电压，是 380V，相电压是三根火线中的任意一根火线和中性线之间的电压，是220V；
电压都是经过变压器的降压以后满足我们使用，变压器的二次侧都是采用星形接法，有三根火线分别是ABC三相，在中性点做工作接零，引出来一根零线；

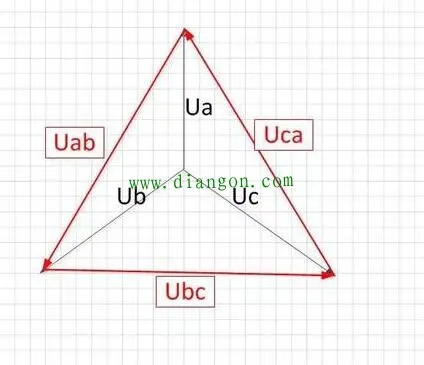

我们从电压矢量图中可以清晰的看出来，线电压是相电压的√3倍，变压器二次侧引出的A相B相C相任意两项之间的电压都是380V，所以两根火线之间的电压都是 380V；
另外相电压是ABC三相中任意一相的对地电压，即对工作零线的电压，这个就是相电压，它与线电压之间的关系从矢量图可以看出是√3倍的关系，也就是线电压是相电压的√3倍；所以相电压等于380%√3＝219.4，也就是我们常说的220V；
最后跟大家说一下，220V和380V是我们经常的叫法，其实事实电压都是在上面的两个电压值的上下波动，实际运行时并不是在220V和380V的精确数值下运行的。
