图1中的RS就是重复接地。
定义：在中性点直接接地系统中，除了工作接地以外，其他点的再次接地。
图A中RN为工作接地，RS为重复接地。
主要作用：避免零线断开或接触不良时电击的危害性。
图2
图3

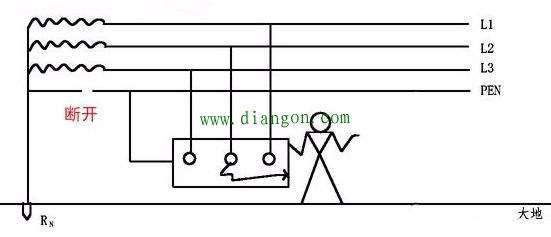

如图2中，没有重复接地，当零线断开时，如果设备漏电，金属外壳带电，人触及金属外壳，人体通过大地和工作接地构成回路，就会触电。
图3中，有重复接地，如果零线断开，设备漏电，金属外壳通过重复接地线和人体接入大地，由于导线比人体阻值小的多，所以大大的减轻或消除人体触电。
文章摘自电工电气学习网感谢分享
什么是重复接地?重复接地有什么好处？
图1中的RS就是重复接地。
