单开双控开关接线图_德力西单开双控开关接线图

     墙壁开关一开双控又叫单开双控，这种双控开关每组有3个接线端子，本文介绍了双控开关是如何接线的。一般家装开关安装在同一房间中的高度要一致，这样看起来整齐美观，一般单独房间要设置3个插座，一套两居室的住宅内，数量不能少于15个，开关插座尽可能多，因为现在家用电器都比较多，如果装的比较少不够用，还要拉个拖线板会显得更突兀。一般开关距离地面1.4米、插座距离地面0.3米为宜，玄关和客厅的开关应该设置在主人容易够得着的地方。

      家用电线线路有火线、零线和接地线三条线。接地线一般是用黄绿双色线；可以用电笔找出火线，并记住火线的颜色，最好做好标记；剩下的通常是零线，记住零线颜色。一般来说蓝色是零线，其他颜色的是火线。



1、开关用来控制插座电源的通断，可以按照上面的一开双控开关接线图来接线：把火线接入一只双控开关的L接线端子（火线进线口），将该开关的L1接线端子（火线出线口）与另一只双控开关的L1连接，然后将该开关的L2与另一只双控开关的L2连接，然后将另一只双控开关的L接线端子（火线接线口）连接到灯泡的火线端，将零线接入灯泡的零线端。

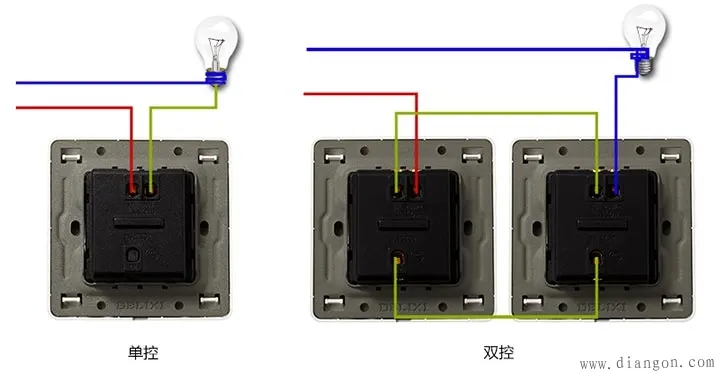

2、上图是德力西钢架开关的一开单控和一开双控的接线图。单控开关接线图很简单，其中L接线端接进线火线，N接线端接出线端火线并且接到灯泡的火线端，而零线直接接到灯泡的零线端即可。而双控开关接线跟上面的一样，按照上面的说明接线即可。
