按钮开关型号有哪些?怎么接?按钮开关结构原理图解

    按钮是一种结构简单、应用广泛的主令电器。在低压控制电路中，用于发布手动控制指令。控制按钮是由按钮帽、复位弹簧、桥式触点和外壳组成，其结构示意图如图1所示。按钮在外力作用下，首先断开动断（又称常闭）触点，然后再接通动合（又称常开）触点。复位时，动合触点先断开，动断触点后闭合。

    图1    按钮结构图

    1-按钮帽2-复位弹簧3-动触点4-动断触点5-动合触点

    目前应用较多的产品有LA18、LA19、LA20、LA25和LAY3等系列。其中LA25系列为通用型按钮的更新换代产品，采用组合式结构，可根据需要任意组合其触点数目，最多可组合6个单元，LAY3系列是根据德国西门子公司技术标准生产的产品，规格品种齐全，其结构形式有按钮式、紧急式、钥匙式和旋转式等，有的带有指示灯，适用于工作电压660V (AC)或440V (DC)以下，额定电流10A的场合。

    按钮要根据使用场合，选择结构形式、触点数目及按钮的颜色等。一般以红色表示停止按钮，绿色表示起动按钮。通常所选用的规格为交流额定电压500V、允许持续电流5A。控制按钮的图形及文字符号如图2所示。

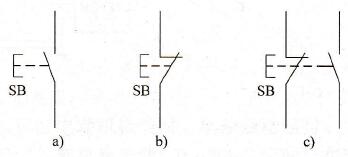

    图2    按钮图形及文字符号

    a)动合触点b）动断触点c）复合触点
