接地和接零的作用

   大地是导体，任何一点的电位近似为零。电力系统和电气装置的中性点，电气设备的外露导电部分通过导体与大地相连称为接地。接地的目的：一是保证人身安全，使人可能接触到的设备外露导电部分的电位基本降低到接近地电位，当人触及这些部位时，即使这些部位带电，因其电位与地电位基本接近，可以减少电击危险。二是保证电力系统正常、稳定运行。由变压器和发电机中性点引出并接了地的中性线称零线。电器设备的某部分直接与零线相连接叫作接零。接零也能起到与接地相似的安全保护作用。

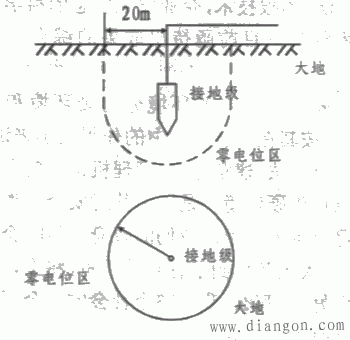

   当电气设备接地时，接地短路电流通过接地体向大地作半球形扩散。电流在大地中扩散时所形成的电压降，距接地体越远越小。一般在距接地体20m以外的地方，电位接近于零，如图1所示
图1 入地电流扩散图
    人的手触及发生接地故障的设备外壳时，人的手和脚之间会形成电位差，称为接触电压。人在靠近接地短路点附近行走时，两脚之间也会形成电位差，称为跨步电压。当接触电压或跨步电压达到一定数值时会对人体造成伤害。
