按钮一般由按钮帽、复位弹簧、桥式动触头、静触头、支柱连杆及外壳等部分组成，见表。

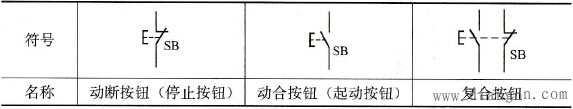

表 按钮的结构与符号
注：1-按钮帽；2-复位弹簧；3-支柱连杆；4-动断静触头；5-桥式动触头；6-动合静触头；7-外壳
按钮按静态（不受外力作用）时触头的分合状态，可分为动合按钮（起动按钮）、动断按钮（停止按钮）和复合按钮（动合动断组合为一体的按钮）。其中动合按钮是指未按下时，触头是断开的；按下时触头闭合，当手松开后，按钮自动复位；动断按钮是指未按下时，触头是闭合的，按下时触头断开；当松开后，按钮自动复位；复合按钮将动合和动断按钮组合为一体，按下复合按钮时，其动断触头先断开，然后动合触头再闭合，而松开时，动合触头先断开，然后动断触头再闭合。
