说明：
电焊机一侧电线长度不应大于5，二侧焊线长度不应大于30m；电焊机外壳应做保护接零；电焊机应配装二次侧触电保护器；露天冒雨不得从事电焊作业；电焊机一侧、二侧接线处防护罩应齐全。

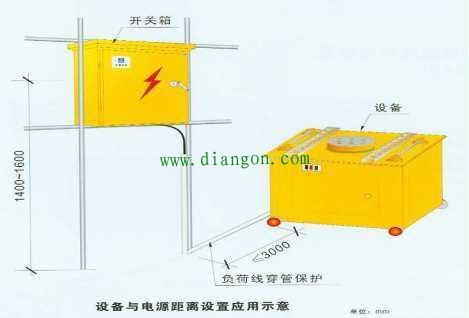

设备电源线距离设置【强制性标准】
说明：
单机开关箱宜采用钢管扣件固定；设备开关箱箱体中心距地面垂直高度为1.5m；设备水平护荷线宜采用PVC管埋地敷设；设备距开关箱水平距离不得大于3m；PVC管直径为负荷线直径的1.5倍；右图适用于施工现场所有固定加工车间的所有固定设备。

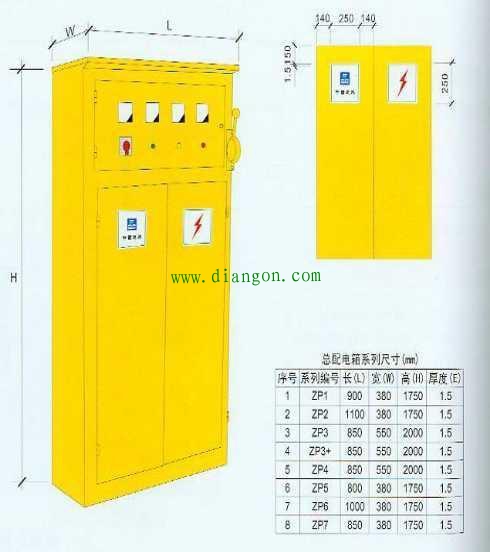

总配电箱【强制性标准】
说明：
1、配电箱应采用冷轧钢板或阻燃绝缘材料制作(购置地方安检站指定产品)；
2、配电箱钢板厚度为1.5mm，箱体表面应做防腐处理；
3、配电箱箱中漏电保护器的额定漏电动作电流符合行业《施工用电规范》要求配置；
4、配电箱中N线端子和PE线端子应分开设置；
5、配电箱箱体颜色为中黄色（做喷塑处理）、CI及闪电标示如右图所示，材质为不干胶割字。

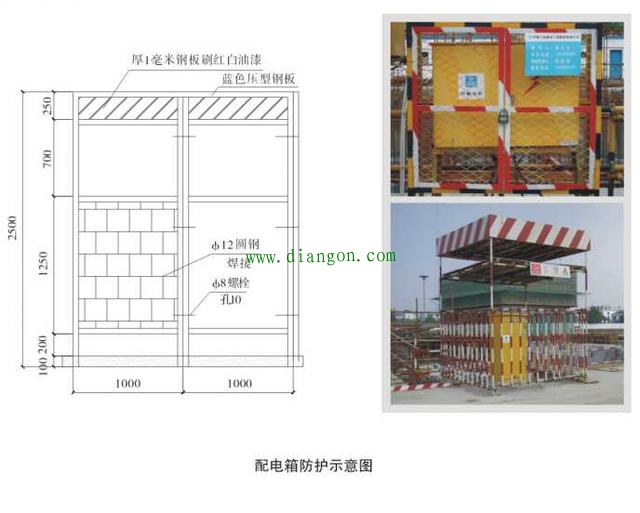

总、分配电箱【强制性标准】
说明：
1、总配电箱固定放置在通风干燥的现场总配电房中；
2、分配电箱设置在现场并进行防护，道路通畅地方。

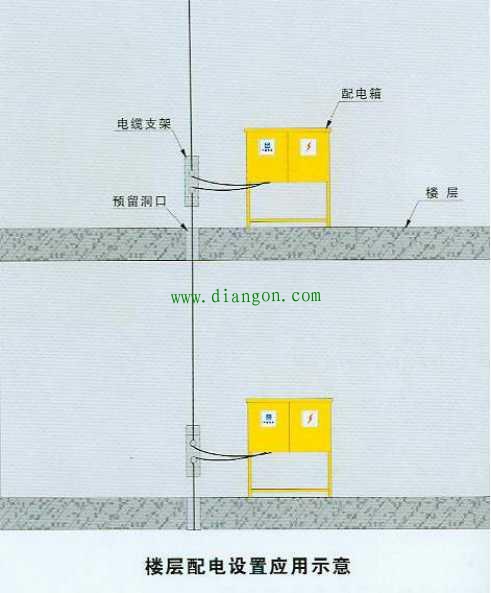

楼层配电【强制性标准】
说明：
1、楼层分配电中电缆垂直敷设应利用工程中的竖井、垂直孔洞，宜靠近用电负荷中心；
2、垂直布置的电缆每层固定点不得少于一处；
3、电缆固定宜采用角钢做支架、瓷瓶做绝缘子固定；
4、每层分配电箱电源电缆应从下一层电箱中总隔离开关上端子引出；
5、楼层电缆严禁从脚手架引入。
