废话不多说，下面具体来说说3大招化简复杂电路

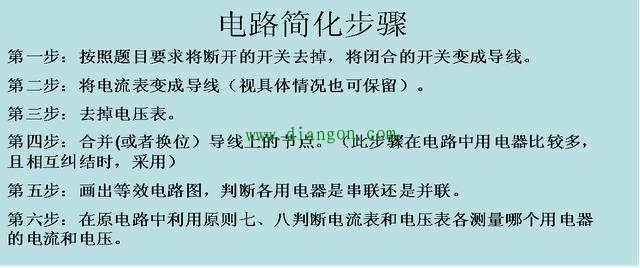

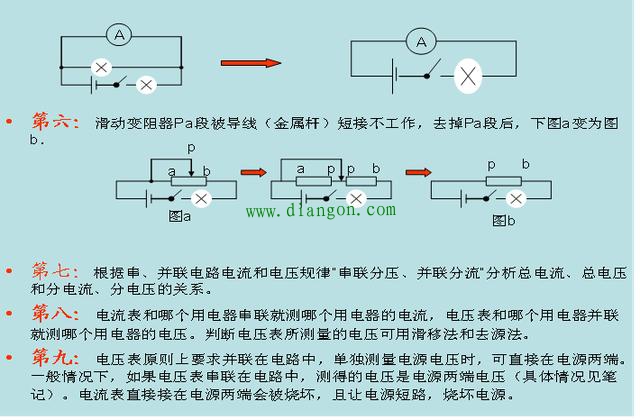

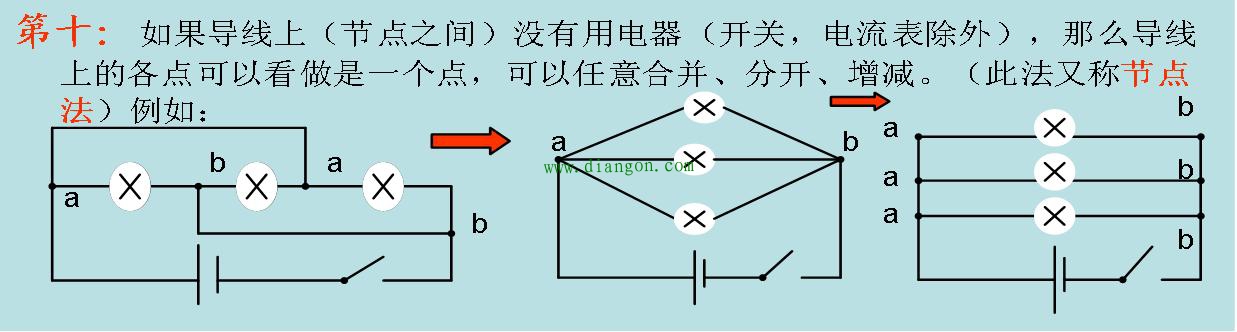

第一招：十大基本原则
这个比较基础，一般学过欧姆定律的同学都应该掌握了。
这种方法简单易学、练练就会、便于记忆，而且适用于所有电路，是居家旅行、特别是简化复杂电路的杀手锏。
记住口诀： 1.标号 2.画图
1、 标号：给电路每个节点编号，标号遵循以下原则
(1) 从正极开始标1
(2) 导线连通的节点标同样的数字
(3) 沿着导线过一个用电器，数字+1
(4) 到遇到电源负极为止
(5) 要求所有点的标号要大于等于1，小于等于负极的标号
2、画图
(1) 在平面上画出节点号
(2) 根据原图画出节点之间的用电器或电表
(3) 整理，美化
注意事项
(1) 当用电器两端标号不等时，电流从小标号点到大标号点，因为小标号更接近正极
(2) 当用电器两端标号相等时，相当于一根导线接在用电器两端，因此用电器短路没有电流

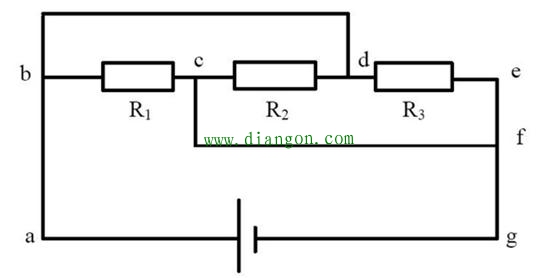

下面对照这个图给大家讲讲如何化简成我们看得懂的电路图（这个电路图大部分同学开始遇到的时候基本没几个懂的）
电路图

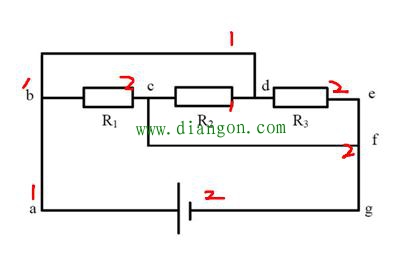

下面开始第一步标号：
标号
开始第二步画图：

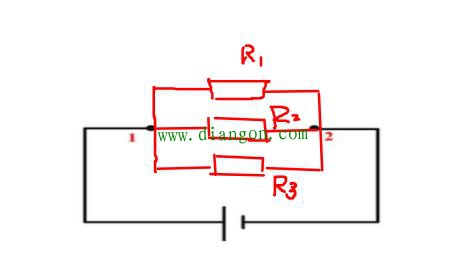

画图
这样大家是不是很明显的就看出来，在数字1和数字2之间就是3个电阻并联的了！
以上就是我给大家总结的初中物理电学化简3大招，学会之后是不是很有成就感！同学们可以在自己平时做题中试试，效果棒棒的！
