电气一次回路是什么意思?二次回路是什么意思?

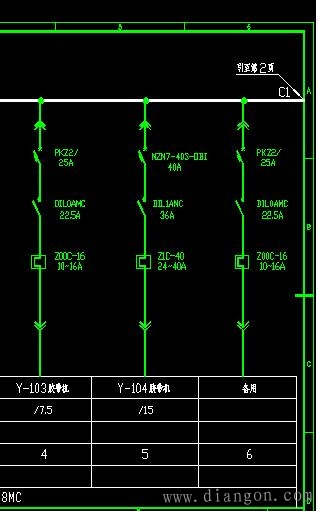

在电力系统中，通常根据电气设备的作用将其分为一次设备和二次设备。一次设备是指直接用于生产、输送、分配电能的电气设备，包括发电机、电力变压器、断路器、隔离开关、母线、电力电缆和输电线路等，是构成电力系统的主体。二次设备是用于对电力系统及一次设备的工况进行监测、控制、测量、调节和保护的低压电气设备，包括测量仪表、一次设备的控制、运行情况监视信号以及自动化监控系统、继电保护和安全自动装置、通信设备等。 二次设备之间按一定的功能要求连接在一起所构成的电气回路统称为二次接线或称为二次回路，它是确保电力系统安全生产、经济运行和可靠供电不可缺少的重要组成部分。

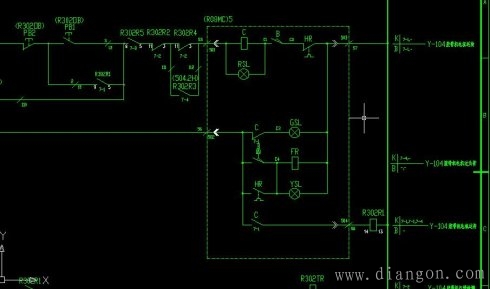

二次回路展开图是将二次回路的接线进行展开和分类（例如分为控制回路、信号回路、测量回路等）并分别独立绘制成图。在二次回路的展开图中，同一设备及其各个部件用同一字母表示，但同一设备的各个部件（如线圈、触点等），一般不画在一起，而是根据电路的连接情况，分别画在不同的位置。通常展开图是按动作顺序，由左到右，由上而下排列，并在右侧用文字说明有关的回路和设备的类别。可见展开图比较清晰，阅读方便。
二次回路指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。
用于监视、测量仪表、控制操作信号、继电器和自动装置的全部低压回路均称为二次回路。二次回路依电源和用途可分为以下几种回路。
（1）电流回路；
（2）电压回路；
（3）操作回路；
（4）信号回路；
（5）保护回路。
