一、了解设备说明和操作手册
在识读电气图之前，首先需要仔细阅读相关设备的说明书和操作手册。这些文档将提供有关设备动作方式、顺序以及设备元件在电路中的作用等重要信息。通过了解设备的基本情况，可以更好地理解电气图中的符号和标注。
二、了解电气系统结构
对照图纸和图纸说明，大体了解电气系统的结构。通过观察整个图纸，结合主标题的内容，可以对电路类型、性质和作用有一个较明确的认识。这将有助于在后续的阅读中更好地理解电路的细节。
三、识读系统原理图
在识读系统原理图时，首先要看图纸说明。结合说明内容，可以了解整个电路系统的大概状况，包括组成元件的动作顺序和控制方式。这将为识读详细的电路原理图做好必要的准备。
四、识读集中式、展开式电路图
对于集中式、展开式电路图的识读，应遵循一定的顺序原则。首先看一次电路，再看二次电路；先看交流回路，再看直流回路。按照由上而下、由左至右的顺序，逐步分析各个回路，并对各回路设备元件的状况及对主要电路的控制进行全面分析。这样可以更好地了解整个电气系统的工作原理。

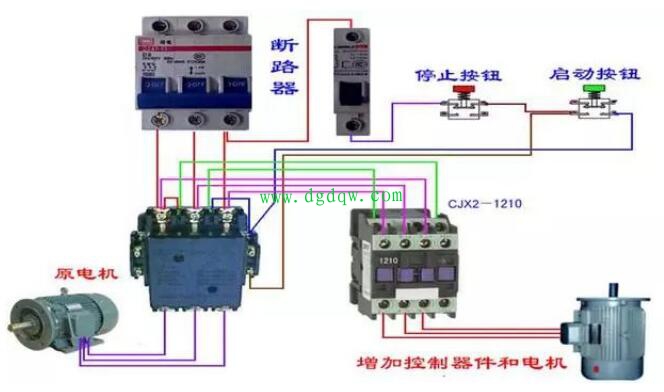

五、识读安装接线图
在识读安装接线图时，需要对照电气原理图进行。按照先一次回路、再二次回路的顺序进行识读。要详细了解端子标志意义、回路符号等信息。对于一次电路，要从电源端顺次识读，了解线路连接和走向，直至用电设备端。对于二次回路，要从电源一端识读直至电源另一端。注意接线图中所有相同线号的导线原则上都可以连接在一起。
通过以上方法，我们可以逐步掌握识读电气图的技能。这将有助于我们更好地理解电力系统的组成和工作原理，为电力系统的维护和故障排除提供有力支持。同时，还需要不断学习和实践，以提高自己的识图能力和专业素养。
文章摘自电工电气学习网感谢分享
