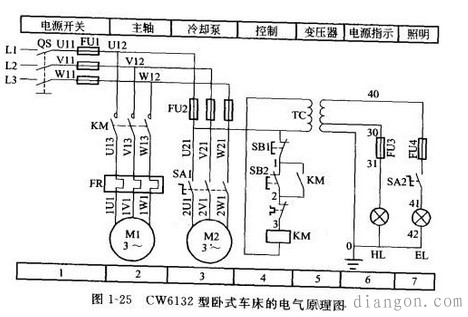

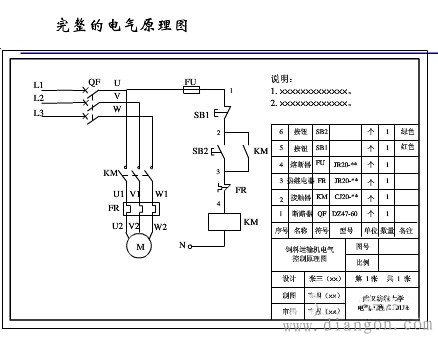

①电气原理图一般分为主电路、控制电路和辅助电路。主电路包括从电源到电机的电路，是大电流通过的部分，画在图的左边（如图中的1，2，3区）。控制电路和辅助电路通过的电流相对较小，控制电路一般为继电器、接触器的线圈电路，包括各种主令电器、继电器、接触器的触点（如图中的4区）；辅助电路一般指照明、信号指示、检测等电路（如图中的 5，6，7区）。各电路均应尽可能按动作顺序由上至下、由左至右画出。
③在电气原理图中，所有电器的可动部分均按原始状态画出，即对于继电器、接触器的触 点，应按其线圈不通电时的状态画出；对于控制器，应按其手柄处于零位时的状态画出；对于按 钮、行程开关等主令电器，应按其未受外力作用时的状态画出。
④动力电路的电源线应水平画出；主电路应垂直于电源线画出；控制电路和辅助电路应垂 直于水平电源线；耗能元件（如线圈、电磁阀、指示灯等）应接在下面一条电源线一侧，而各种 控制触点应接在另一条电源线上。
⑤应尽量减少线条数量和避免线条交叉。各导线之间有电联系时，应在导线交叉处画实心 圆点。根据图面布置需要，可以将图形符号旋转绘制，一般按逆时针方向旋转90%但其文宇符 号不可倒置。
⑥在电气原理图上应标出各个电源电路的电压、极性、频率及相数；对某些元器件还应标 注其特性（如电阻值、电容值等）；不常用的电器（如位置传）还要标注其操作方式和功能等。
⑦为方便阅图，在电气原理图中可将图分成若干个图区，并标明各图区电路的作用。
