高频变压器工作原理

    开关电源中的拓扑结构有很多。比如半桥式功率转换电路，工作时两个开关三极管轮流导通来产生100kHz的高频脉冲波，然后通过高频变压器进行变压，输出交流电，高频变压器各个绕组线圈的匝数比例则决定了输出电压的多少。典型的半桥式变压电路中最为显眼的是三只高频变压器：主变压器、驱动变压器和辅助变压器（待机变压器），每种变压器在国家规定中都有各自的衡量标准，比如主变压器，只要是200W以上的电源，其磁芯直径（高度）就不得小于35mm。而辅助变压器，在电源功率不超过300W时其磁芯直径达到16mm就够了。
    变压器的主要参数有电压比、频率特性、额定功率和效率等。
    电压比n：变压器的电压比n与一次、二次绕组的匝数和电压之间的关系如下：n=V1/V2=N1/N2式中N1为变压器一次（初级）绕组，N2为二次（次级）绕组，V1为一次绕组两端的电压，V2是二次绕组两端的电压。 　　
    升压变压器的电压比n小于1，降压变压器的电压比n大于1，隔离变压器的电压比等于1。
    额定功率P：此参数一般用于电源变压器。它是指电源变压器在规定的工作频率和电压下，能长期工作而不超过限定温度时的输出功率。 　　
    变压器的额定功率与铁心截面积、漆包线直径等有关。变压器的铁心截面积大、漆包线直径粗，其输出功率也大。 　　
    频率特性:是指变压器有一定有工作频率范围，不同工作频率范围的变压器，一般不能互换使用。因为变压器有其频率范围以外工作时，会出现工作时温度升高或不能正常工作等现象。
    效率:是指在额定负载时，变压器输出功率与输入功率的比值。该值与变压器的输出功率成正比，即变压器的输出功率越大，效率也越高；变压器的输出功率越小，效率也越低。变压器的效率值一般在60%~100%之间

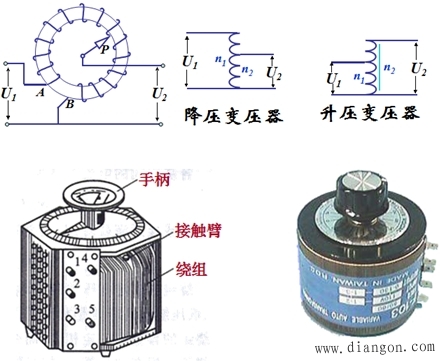

    自耦变压器：普通变压器的一、二次线圈是相互绝缘的，只有磁的耦合而没有电的直接联系。如果将双绕组变压器的一、二次绕组串联起来作为新的一次侧，而二次绕组仍作二次侧与负载阻抗相连接，便得到一台降压自耦变压器，的原副线圈共用一个线圈
    使用时，改变滑动端的位置，便可得到不同的输出电压。注意：一次、二次侧千万不能对调使用，以防变压器损坏。因为N变小时，磁通增大，电流会迅速增加。
