钢筋弯锚的原理及基本原则你知道吗

在施工中，框架柱顶部、框架梁端支座等节点尺寸受到限制不满足钢筋直锚要求，多采用弯折锚固方式，弯折锚固主要分为四种情况：

1.平直段长度0.5LabE，弯折长度12d；

2.平直段长度0.4LabE，弯折长度15d；

3.平直段长度0.35Lab，弯折长度15d；

4.平直段长度≥0.6Lab，弯折长度15d。

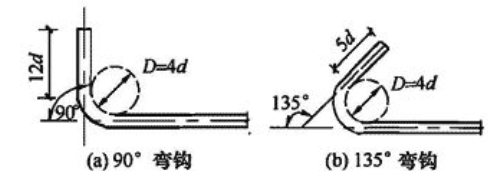

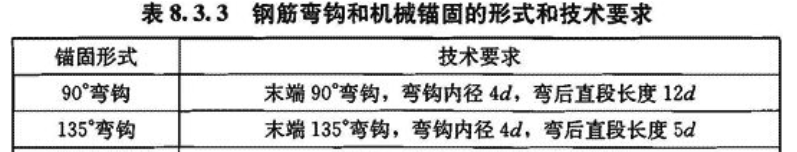

混凝土结构设计规范GB50010-2010（2015年版）第8.3.3条规定：当纵向受拉普通钢筋末端采用弯钩或机械锚固措施时，包括弯钩或锚固端头在内的锚固长度（投影长度）可取为基本锚固长度Lab的60％。

弯折锚固主要是利用受力钢筋端部弯钩对混凝土的局部挤压作用加大锚固承载力，可以减小直线锚固长度。当钢筋受拉时,拉力将由伸入混凝土中的钢筋与混凝土之间的粘结力和作用在弯钩内侧的混凝土挤压力来平衡。见下图。

当钢筋受拉时，弯钩向右移动，弯钩内侧的混凝土向左挤压弯折段钢筋，向外的挤压力产生使钢筋变直的趋势，同时，内侧的混凝土也被钢筋挤压，如果钢筋伸入混凝土内部长度过短，内侧的混凝土有可能会被压碎或拉裂。

弯折段钢筋对外侧的混凝土产生挤压力，如果弯折段钢筋保护层太小，离混凝土表面太近，外侧的混凝土有可能会崩裂、剥落，从而使钢筋变直。

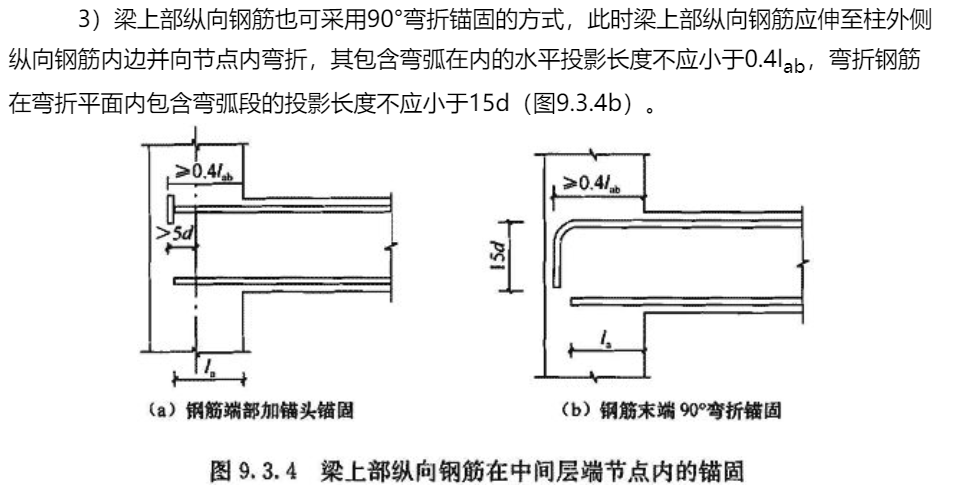

因此，为了保证弯钩锚固有效，混凝土结构设计规范GB50010-2010（2015年版）第9.3.4条（3）规定，当梁上部纵向钢筋采用弯锚时，水平段长度不应小于0.4Lab，弯折长度不应小于15d。见下图。

其他问题：

当支座尺寸不满足0.4Lab时，是否可以增加弯折段长度，保证总长度满足锚固长度La（LaE）？

按照以上原理，此做法不可取，弯折锚固必须保证平直段锚固长度，防止内侧混凝土被压碎或拉裂，避免锚固钢筋滑移。
