cad怎么绘线宽的矩形

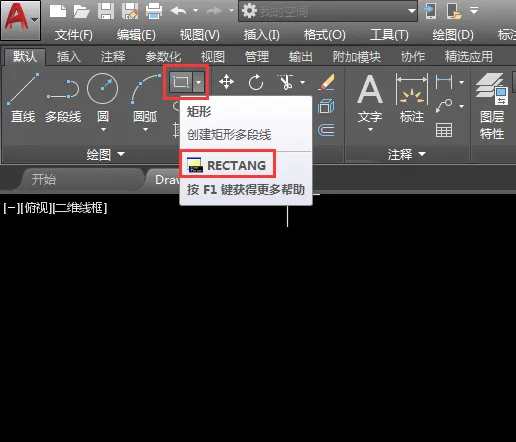

第1步、打开AUOTCAD2019软件，点击默认里面的矩形，或是输入RECTANG命令创建矩形多段线。效果如下：

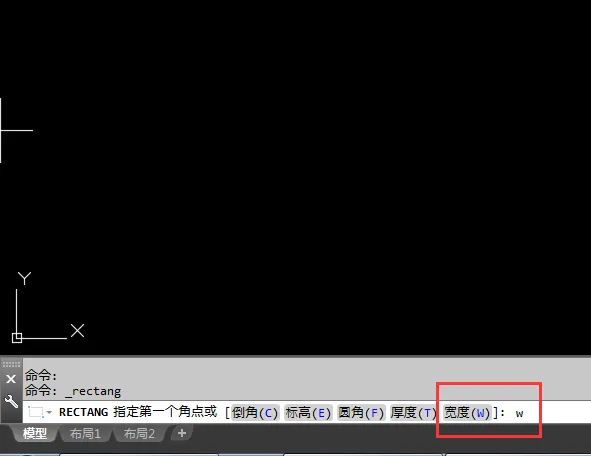

第2步、进入绘制后，不要点击任何空白处，直接点击宽度（W）或是输入W空格。

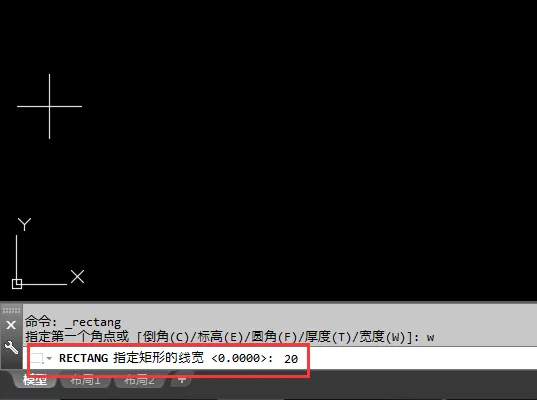

第3步、然后设置指定矩形的线宽，如20mm输入后空格。进入下一步。

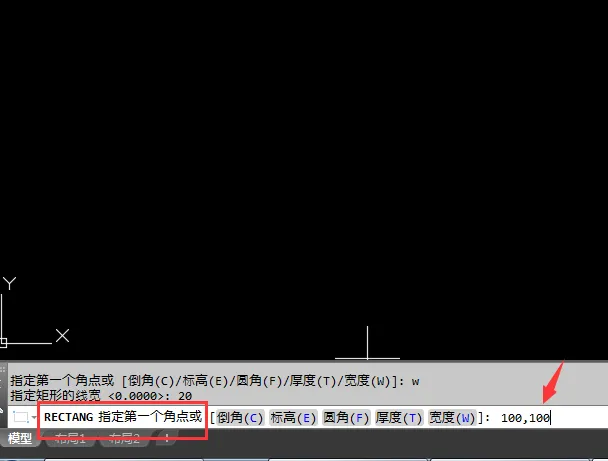

第4步、然后指定第一个角点，可以在绘图区点一点，或是输入坐标如100，100。也就是X为100，Y为100.

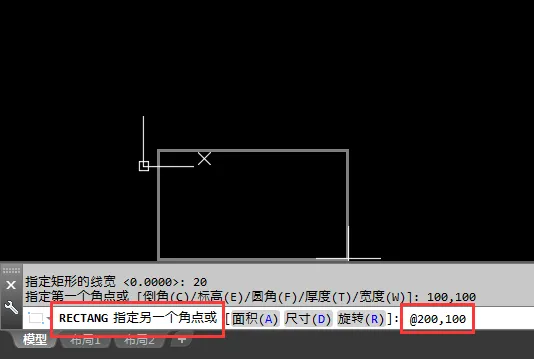

第5步、然后就是指定另一个角点。也可以点一点，这就是随便画矩形才会这样，如果要指定矩形长与宽，那就输入@200,100。空格进行下一步。

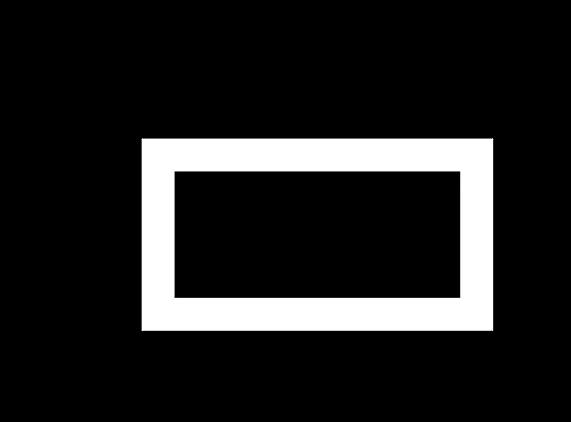

第6步、然后就一个长200X宽100的矩形出来了，线宽为20的效果。
以上就是介绍cad怎么绘线宽的矩形的方法与步骤，喜欢的朋友可以一起来关注软件自学网学习更多的CAD初学入门教程。
