一、概述
在建筑施工中，塔式起重机（以下简称”塔机”）的平面布置是一个关键的安全考虑因素。塔机需要与场外建筑物保持足够的安全距离，以避免吊钩与建筑物发生碰撞。根据《建筑机械使用安全技术规程》JGJ33-2012第4.4.39条规定：”在非工作状态时，应松开回转制动器，回转部分应能自由旋转”。
核心问题：当塔机独立高度受限，场外建筑物高度超过塔机独立高度时，塔机位置必须远离建筑物，确保起重臂回转半径不覆盖场外建筑物，否则塔机将无法360度自由旋转。
二、规范依据
关于塔机与建筑物的安全距离，主要参考以下规范：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
三、安全距离具体要求
1. 塔机与场外建筑物的水平距离
根据GB/T 26471-2023第5.4.1条规定：
“如果塔机周围的建筑物、施工设施等不低于塔机的起重臂或平衡臂，则其与塔机起重臂和/或平衡臂最外端之间的水平距离不应小于2m”
实际布置建议：塔机平面布置时，考虑吊钩限位水平距离2m，再加安全水平距离2m，因此塔机起重臂最大工作幅度工作半径点（即起重臂尽端）与场外建筑物之间的水平距离应不小于4m（限位距离2m+安全水平距离2m=4m）。

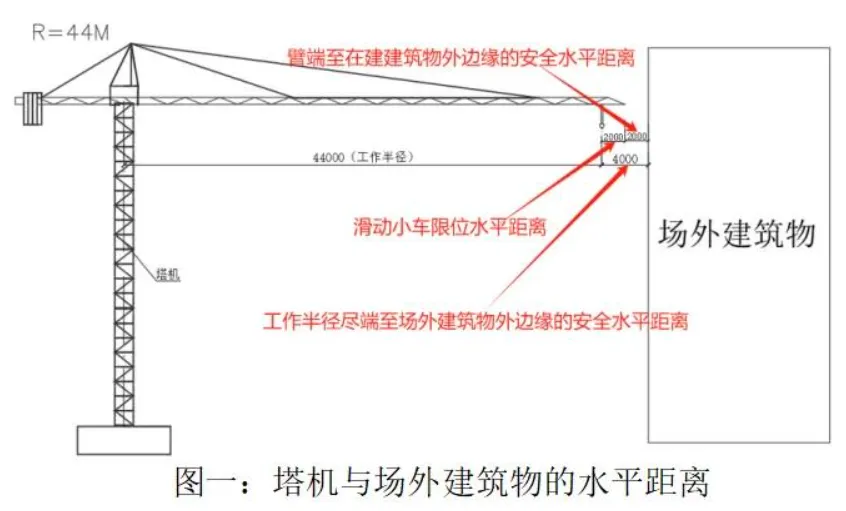

图一：塔机与场外建筑物水平距离示意图（建议不小于4m）
2. 塔机与场内在建建筑物的水平距离
场内在建建筑物与场外建筑物的主要区别在于外围设置有爬架或钢管外脚手架。
计算方式：
-
吊钩水平安全限位距离：2m -
外脚手架外侧面离建筑物外边缘的距离：1.1m -
起重臂尽端与外脚手架外侧面之间的安全水平距离：2m
因此，塔机起重臂最大工作幅度回转半径点（起重臂尽端）与场外建筑物之间的水平距离应不小于：2m+1.1m+2m=5.1m。

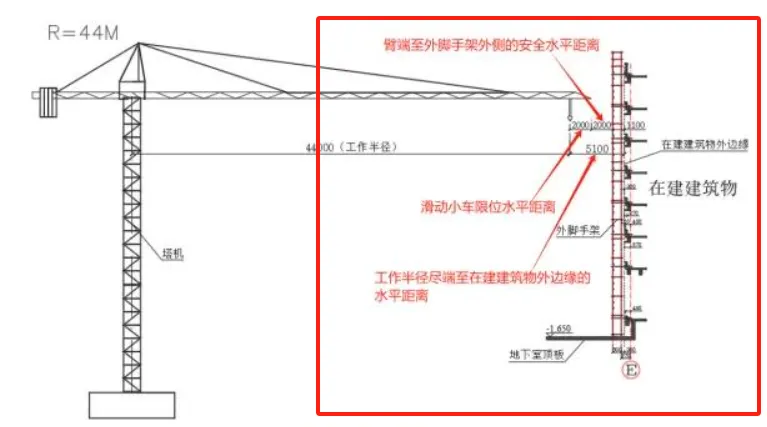

图二：塔机与在建建筑物水平距离示意图（建议不小于5.1m）
3. 塔机与场外建筑物的垂直距离
根据GB/T 26471-2023第5.4.1条规定：
“如果塔机周围的建筑物、施工设施等低于塔机起重臂和平衡臂且在其回转半径覆盖的范围内，则塔机升至最高点的吊钩和/或平衡重的最低部位与这些建筑物和施工设施最高部位之间的垂直距离不应小于2m。”
实际应用：塔机吊钩的限位高度一般为1.5m至2m，因此塔机起重臂的底面应高于已有的场外建筑物最高部位顶面不小于3.5m至4m。
4. 塔机尾部与建筑物的安全距离
根据GB5144-2006第10.3条和GB/T 26471-2023第5.4.1条规定：
“塔机的尾部与周围建筑物及其外围施工设施之间的安全距离不小于0.6m”
专业分析：此处的”外围施工设施”不应包括外脚手架，因为：
-
在建筑主体施工阶段，塔机尾部始终高于施工楼层（因塔机起重臂底面高于施工楼层最少12m），此时安全距离与回转运行无关 -
在拆除阶段，外脚手架会先于塔机拆除，因此不会存在塔机尾部与外脚手架的碰撞风险 -
此规定主要是为保证塔机在拆除自行降落过程中，尾部不与建筑物发生碰撞
建议修正：此条款应改为”塔机的尾部与周围建筑物外边缘之间的安全距离不小于0.6m”。

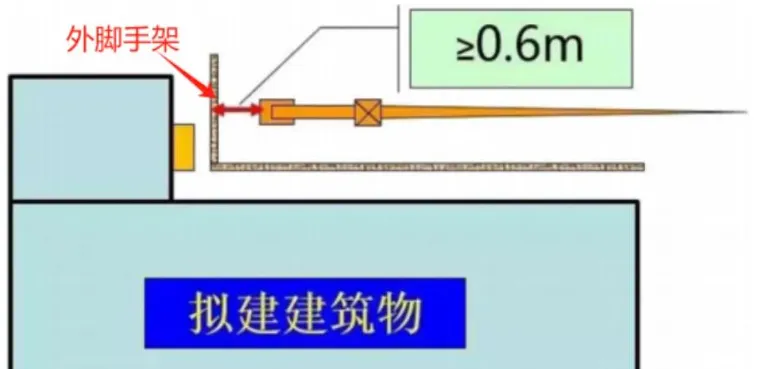

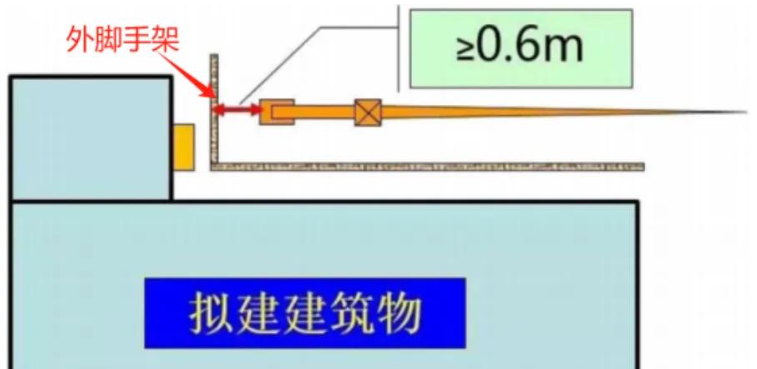

图三：塔机尾部与建筑物距离示意图（不小于0.6m）
四、安全距离总结
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
五、实际工程案例
案例：某高层住宅项目塔机布置
项目概况：32层高层住宅，建筑高度96m，场地西侧有已建成的6层商业建筑（高度24m）。
塔机选型：选用QTZ80塔机，独立高度40m，起重臂长度55m。
布置方案：
-
塔机中心距离西侧商业建筑边缘30m -
塔机起重臂尽端距离商业建筑最小距离：30m-55m/2=2.5m（不满足4m要求） -
调整方案：将塔机向东侧移动2m，使距离增至4.5m -
垂直距离：塔机初始安装高度28m（高于商业建筑4m），满足要求
解决方案：最终采用调整塔机位置方案，确保起重臂尽端与商业建筑距离4.5m，高于规范要求的2m，并考虑限位因素满足实际使用要求。
六、结论与建议
-
塔机起重臂离场外建筑物或在建建筑物的安全水平距离和安全垂直距离都不应小于2m -
实际布置时应考虑限位装置、脚手架等因素，适当增大安全距离 -
塔机尾部与建筑物之间的安全距离不应小于0.6m，此距离指建筑物外边缘 -
当无法满足安全距离要求时，应考虑调整塔机位置或改用多台小型塔机 -
塔机安装前应进行详细的平面布置规划，并考虑全施工周期的变化因素
