混凝土强度上不去？管控好这4个环节不出岔子

在建筑行业中，混凝土强度是工程质量的核心指标。一旦强度不足，可能导致结构开裂、耐久性降低甚至安全事故。许多建筑事故的根源往往追溯至混凝土强度问题。造成混凝土强度低的因素可归纳为四大类：材料问题、配合比问题、施工问题和环境因素。

一、材料因素：根源性缺陷

材料问题是混凝土强度低的常见起点。水泥作为核心胶凝材料，若强度等级不足、过期或受潮，其水化活性会显著下降，直接影响最终强度。例如，使用过期水泥可能导致水泥浆硬化不足。砂石级配不合理（如粒径分布不均）会增加孔隙率；若含泥量或杂质超标（超过5%），杂质会影响水泥与骨料的粘结性，削弱整体结构。外加剂（如减水剂或缓凝剂）掺量不当或与水泥不兼容时，可能干扰水化反应，导致强度波动。拌合用水若含杂质（如盐分或有机物），会腐蚀钢筋或阻碍水化进程。预防措施：严控材料采购和质量检测，确保水泥新鲜、骨料清洁、外加剂兼容，水质纯净。

二、配合比问题：设计失误

混凝土配合比不合理是强度不足的直接原因之一。水灰比过大（超过0.6）会稀释水泥浆，降低密实度；水泥用量不足则无法充分包裹骨料，导致界面薄弱。砂率不合理（如过高或过低）影响集料包裹性，造成空隙增多，强度下降。具体案例中，砂率过高（>40%）会使混凝土流动性差，振捣不实；砂率过低（<30%）则骨料间粘结力不足。优化配合比需通过实验室试配，确保水灰比适中（0.4-0.5），水泥用量达标（如C30混凝土水泥用量不低于300kg/m³），砂率控制在合理范围（30%-35%），以提升整体密实性。

三、施工问题：操作失误

施工过程中的失误是现场常见问题。搅拌不均匀或时间不足（低于90秒）会导致材料分布不均，局部强度不足。浇筑时漏振、过振或振捣不密实，会让混凝土内部气泡过多，降低密实度。养护不及时是关键失误：湿度低于80%或温度低于5°C时，水化反应不完全，强度发展受阻；高温（>30°C）又易引发开裂。拆模过早（如强度未达设计值的70%）会因荷载作用导致结构损伤。预防方法：搅拌时间充足、振捣均匀密实，浇筑后立即覆盖湿布养护7-14天，确保湿度90%以上，温度控制在10-25°C范围内，并根据规范拆模。

四、环境因素：外部影响

环境因素虽常被忽视，但对混凝土强度有长期影响。低温（<5°C）会延缓水化反应，可能导致冻融破坏；高温（>30°C）或大风会加速水分蒸发，造成表面开裂。长期受侵蚀介质作用（如硫酸盐环境引发膨胀开裂，碳化作用降低pH值使钢筋锈蚀），会逐步削弱耐久性。现场应对：在恶劣环境下，采取保温措施（如覆盖保温层）、添加防冻剂或缓凝剂，并设计抗侵蚀配筋系统，确保长期强度稳定。

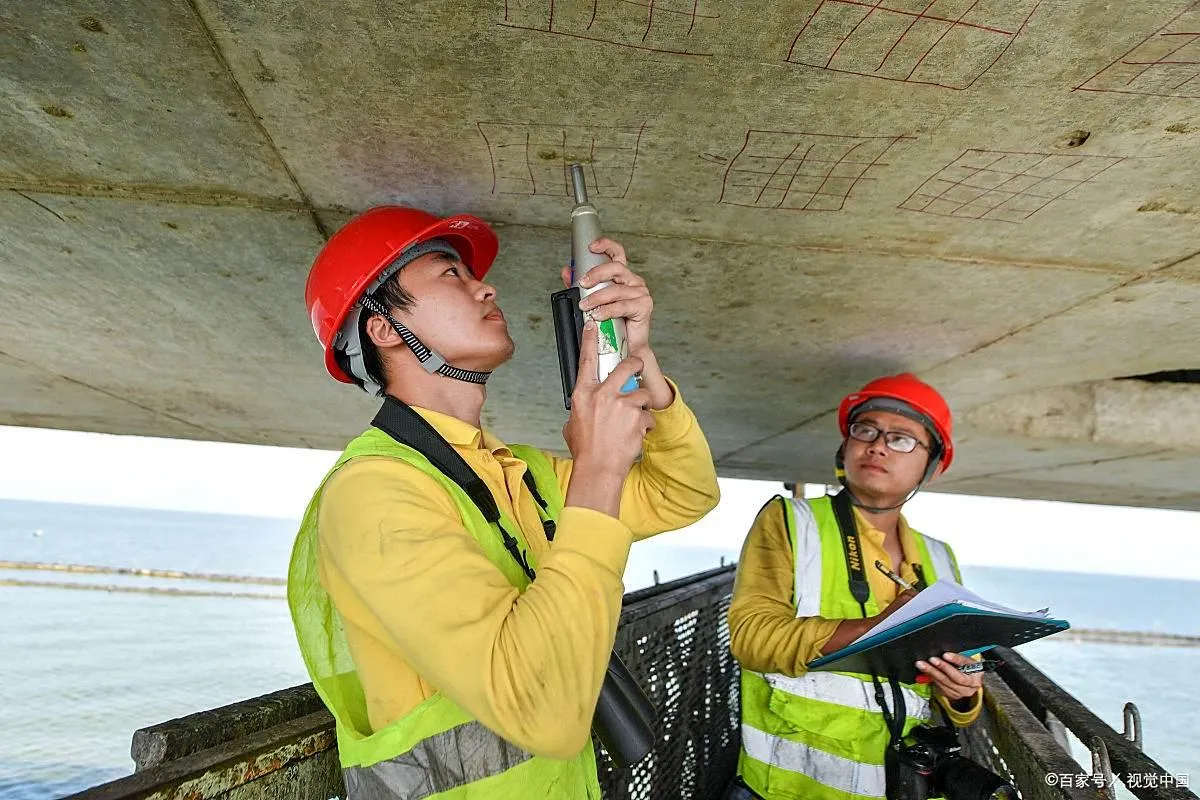

总之，混凝土强度问题源于材料、配合比、施工和环境四大因素。建筑从业者需从源头把控材料质量、严谨设计配合比、规范施工操作，并及时应对环境变化。忽视任何一环都可能酿成工程隐患。强化预防意识，是保障结构安全的核心之道。通过专业知识和细致管理，可显著提升混凝土强度，确保工程质量稳健可靠。
