CAD教程 | 如何绘制CAD进度计划横道图？

本文将详细介绍如何绘制CAD进度计划横道图，以帮助读者更好地理解和应用横道图设计。CAD进度计划横道图是在CAD软件中创建的项目进度计划图，主要用于可视化项目的时间安排和任务进展，以便项目团队成员更好地掌握项目进展情况。通过本文的指导，读者将学会如何使用CAD软件绘制、编辑和导出横道图，以及如何在横道图中添加任务、里程碑和其他关键信息。

准备CAD软件和项目数据

首先，确保已安装合适的CAD软件，并准备好项目的相关数据。CAD软件的选择应基于个人或团队的偏好，可以考虑AutoCAD、SketchUp或Revit等软件。项目数据包括项目的时间安排、任务列表、关键路径等信息。这些数据可以以电子表格的形式整理好，方便后续导入CAD软件中。

创建CAD绘图文件

打开CAD软件，创建一个新的绘图文件。根据项目的规模和需要，确定绘图文件的尺寸和比例。一般情况下，可以选择常用的ISO标准尺寸，比如A4、A3或A2。然后，设置绘图文件的比例，以确保绘制出来的图形符合实际的尺寸。

导入项目数据

在CAD软件中，选择导入数据的方法。一种常见的方法是使用数据连接功能，可以直接连接到电子表格或数据库中的项目数据。另一种方法是将数据复制粘贴到CAD软件中的特定区域。在导入数据时，需要根据项目的需求设置好数据的映射关系，确保数据的正确性和一致性。

绘制横道图

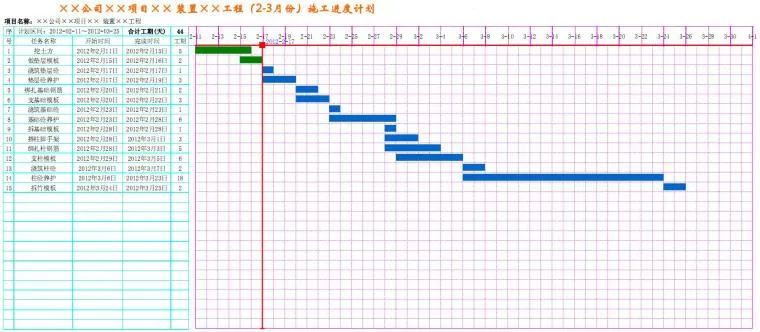

在CAD软件中，使用绘图工具开始绘制横道图的基本框架。首先，绘制一个适当大小的矩形，作为整个横道图的边界。然后，根据时间安排和任务列表，在边界内创建水平和垂直的线条，用于表示不同的时间段和任务。

添加任务和里程碑

根据项目数据，在横道图上添加任务和里程碑。使用CAD软件的文本工具，在每个时间段内标识任务的名称和起止时间。对于里程碑，可以使用特殊的图标或符号进行标识，以突出它们的重要性。

调整样式和布局

根据个人或项目的需要，调整横道图的样式和布局。可以通过修改线条的颜色、线型和粗细，以及添加背景颜色或图片等方式，使横道图更具吸引力和可读性。此外，还可以调整任务和里程碑的排列方式，以便更好地展示项目的时间安排和进度。

编辑和更新横道图

一旦完成横道图的绘制，就可以对其进行编辑和更新。在项目进展过程中，随时根据实际情况更新横道图中的任务和里程碑。可以使用CAD软件的编辑工具，修改任务的起止时间、名称或其他属性。同时，可以通过插入新任务或删除已完成的任务，确保横道图的准确性和实时性。

导出和分享横道图

最后，将横道图导出为常见的图像格式（如JPEG、PNG或PDF），以便在其他文档或报告中使用。导出的横道图可以通过电子邮件、印刷或在线共享等方式与项目团队成员或利益相关者分享。确保导出的图像具有足够的分辨率和清晰度，以便在不同的设备上查看和打印。

综上所述，绘制CAD进度计划横道图需要准备CAD软件和项目数据，创建绘图文件，导入项目数据，绘制横道图的基本框架，添加任务和里程碑，调整样式和布局，编辑和更新横道图，以及导出和分享横道图。通过这些步骤，可以轻松地绘制出具有清晰结构和丰富信息的CAD进度计划横道图，帮助项目团队更好地控制和管理项目进展。
