CAD教程 | 2017年CAD捕捉设置方法详解

2017年CAD捕捉设置方法详解

在CAD软件中，捕捉设置是非常重要的功能，它可以帮助用户更精确地绘制图形，提高绘图效率。下面将详细介绍2017年CAD捕捉设置的方法。

1. 打开CAD软件后，点击工具栏上的“设置”按钮，选择“选项”。

2. 在弹出的选项对话框中，选择“绘图”选项卡。

3. 在绘图选项卡中，找到“捕捉”一栏。

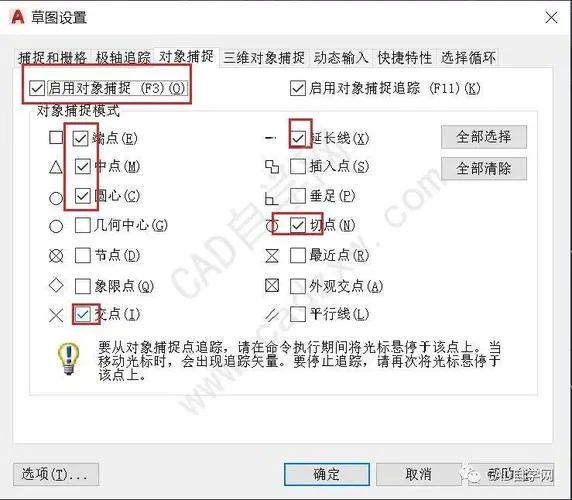

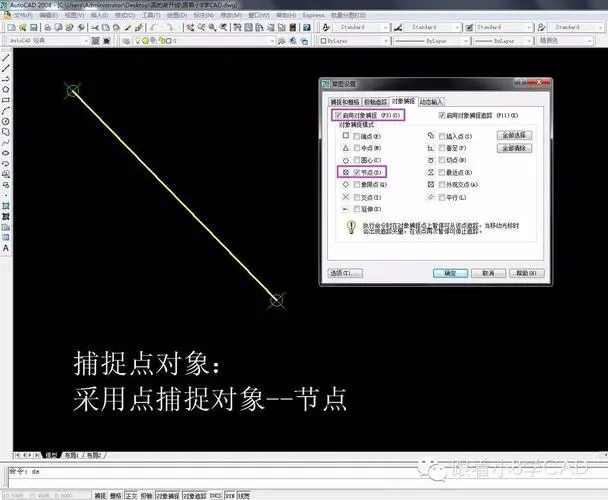

4. 在捕捉一栏中，可以看到多个捕捉选项，包括“对象捕捉”，“终点捕捉”，“中点捕捉”等。用户可以根据需要勾选或取消勾选这些选项。例如，如果需要绘制直线时自动捕捉到两个点的中点，可以勾选“中点捕捉”选项。

5. 在捕捉一栏的下方，有一个“捕捉距离”选项，用户可以设置CAD软件在进行捕捉时的最大有效捕捉距离。用户可以根据需要调整这个数值。

6. 设置完毕后，点击对话框的“确定”按钮，即可保存设置。

通过以上步骤，用户可以轻松地设置CAD软件的捕捉功能，提高绘图的准确性和效率。
