CAD标注尺寸如何加上单位?当我们遇到CAD标注尺寸没有单位的时候，往往会给我们后续的绘图工作带来一定的麻烦和困扰。本文我们整理了给CAD标注尺寸加上单位的步骤，一起来看看吧!
给CAD标注尺寸加上单位的步骤
步骤一、国内通常绘制CAD的是公制图纸，多数情况下默认图纸中一个单位是毫米。但如果我们遇到一些特殊情况的时候，要怎样给CAD标注尺寸加上单位呢?

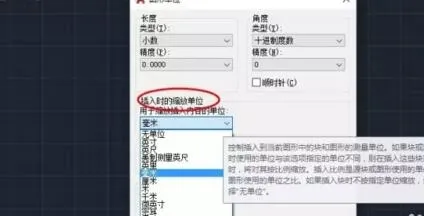

步骤二、无论我们再UNITS对话框中“插入时的缩放单位”设置成厘米或米，标注出来也是不带单位的。我们需要在标注样式中设置才能给CAD标注尺寸加上单位。
步骤三、输入D，回车，打开标注样式管理，选择ISO-25标注样式，单击“修改”按钮，打开修改标注样式对话框开始给CAD标注添加单位。

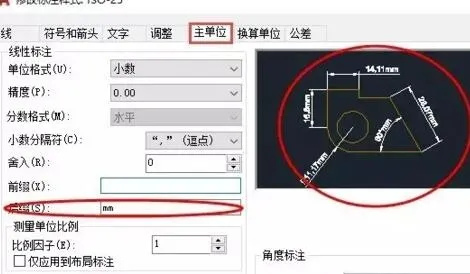

步骤四、单击“主单位”选项卡，在后缀文本框中输入mm，也可以将后缀更改为其他CAD标注尺寸想要加上的单位。单击“确定”和“关闭”按钮，关闭标注设置相关对话框。这样就完成啦!
