什么是抗震支吊架 机电抗震支吊架安装详细解读

今天来详细解说抗震支吊架安装，从入门级的认识组件开始…

配件系列

1、C型钢、丝杆、丝标接头螺母

C型钢与丝杆组合作杆件承得作用（立柱、斜撑、纵向斜撑、横担），C型钢卷边带有锯齿，背面有条形安装孔，所有抗震支吊架专用配件可与其任意搭配调节安装。

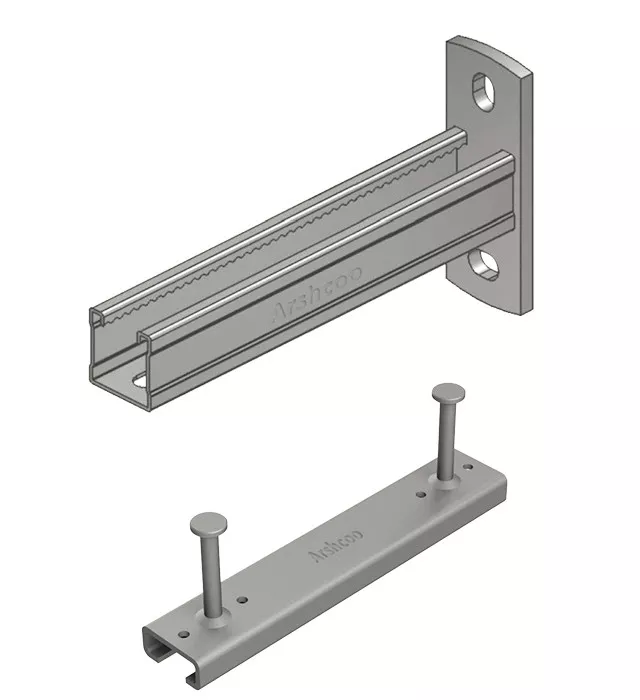

2、托臂、预埋槽

托臂用于墙面支撑，可作为横梁支撑风管、电缆、桥架等。椭圆孔设计，方便安装时调节不同长度满足现场实际工况。

预埋槽用于中型紧固系统如安装管道（通风管道、空调管道、水管、地板网格等）

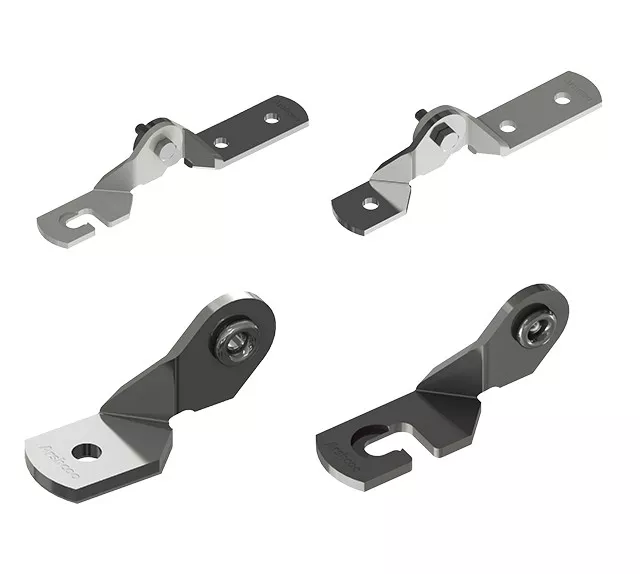

3、抗震铰链A、抗震铰链B、抗震铰链C、抗震铰链D

抗震铰链用于与抗震杆件与结构或门式支架与结构之间的链接，可根据现场工况和设计要求灵活调整安装角度。

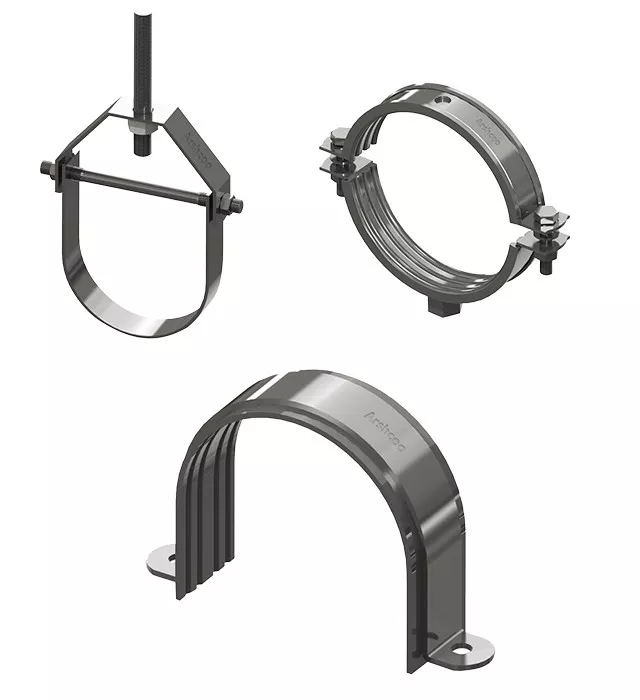

4、三大管夹（悬浮管夹、双立管夹、欧姆管夹）

悬浮管夹用于单杆（管）侧向抗震支吊架管道的固定；双立管夹用于单杆（管）纵向抗震支吊架管道的固定；欧姆管夹用于门型抗震支吊架管道的固定；悬浮管夹、双立管夹、欧姆管夹配惰性橡胶垫使用，绝缘减震抗噪。

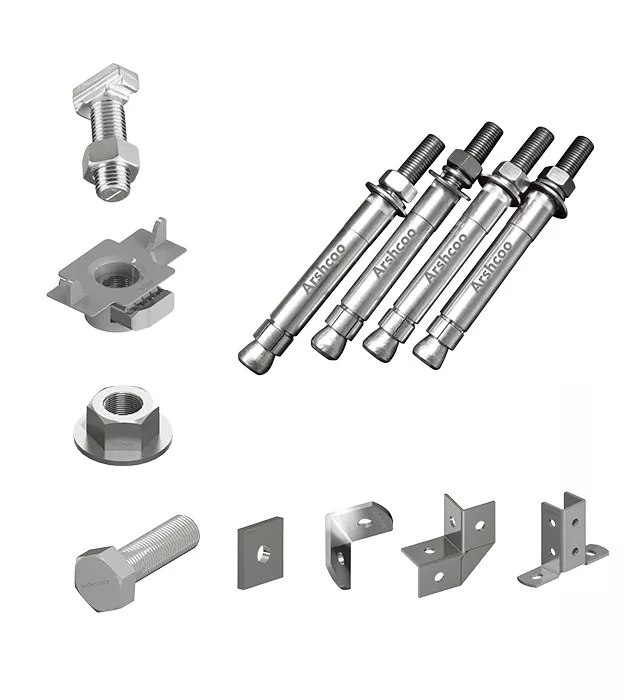

5、紧固件

抗震支吊架专用配件组合使用坚固作用

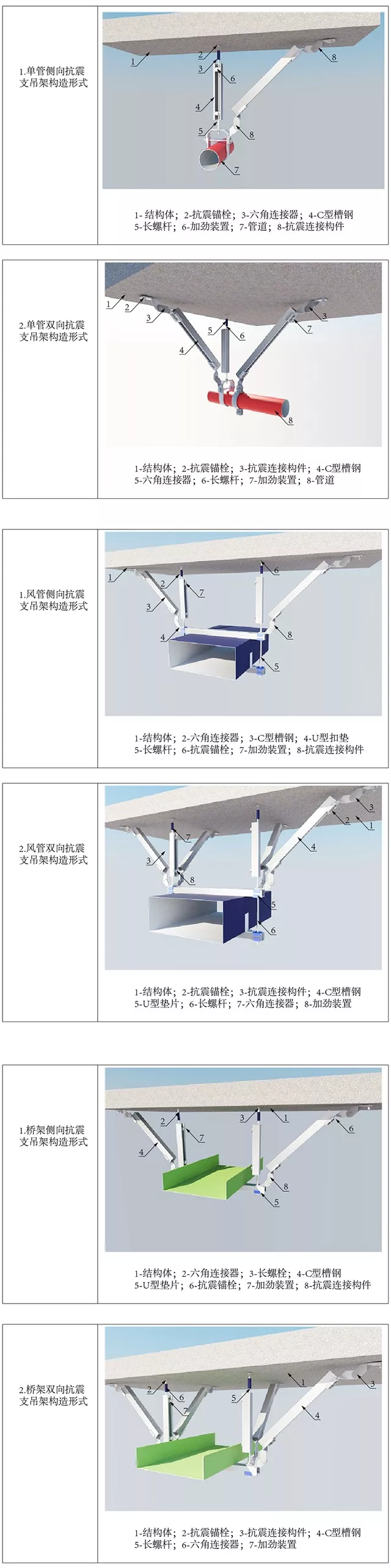

组装图例解说

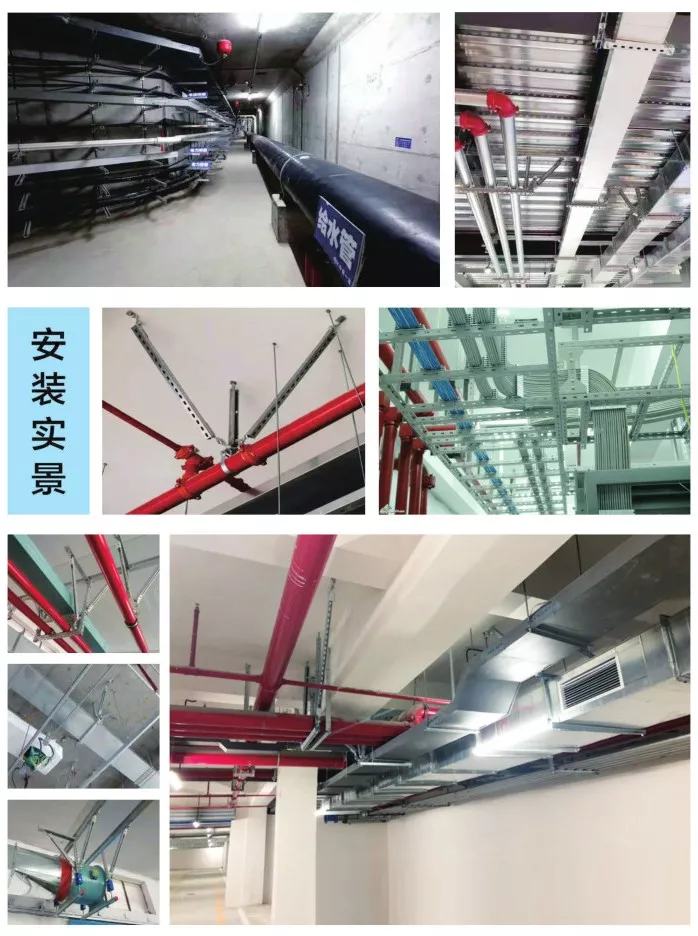

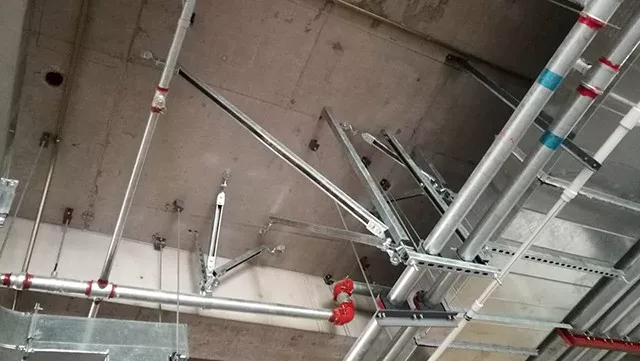

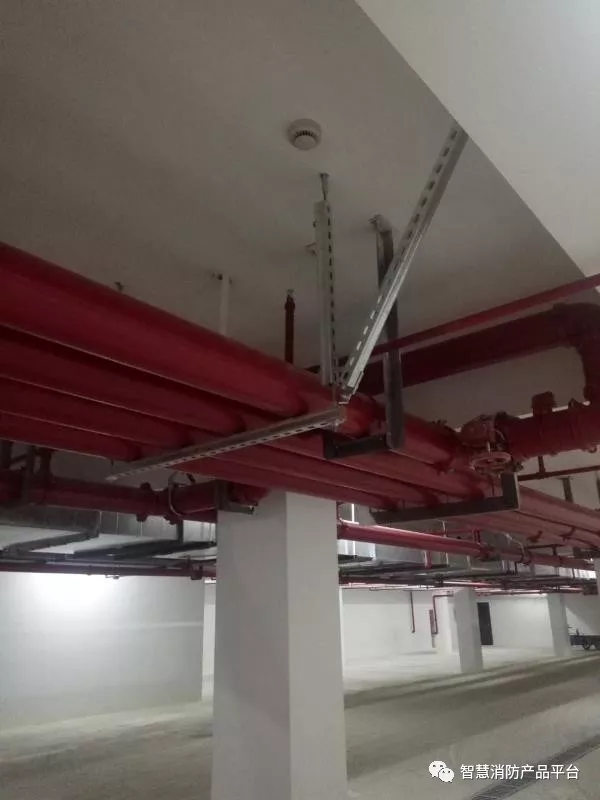

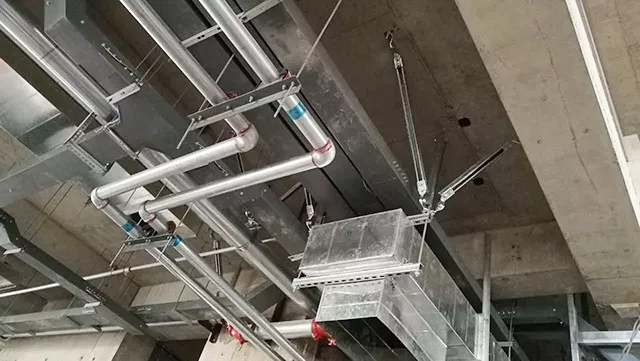

实例图

抗震支吊架安装

1、抗震支架安装施工步骤

测量→下料→吊点栓胀安装→垂直向吊杆安装→横担（或管卡）安装→侧向、纵向加固件安装。

2、抗震支架安装特点

（1）抗震支架安装过程无需焊接和钻孔。可方便地进行拆、改调整，拆卸下的配件和槽钢都可重复使用，对材料造成浪费极小。

（2）抗震支架具有良好的兼容性，各专业可共用一架吊架；可充分利用空间，使各专业的管线得以良好的协调。

（3）抗震支架安装速度是传统支架安装做法的3~5倍，在符合管理规范的前提下，各专业和工种可以交叉作业，大大提高工效，缩短支吊架的安装工期。

（4）抗震支架整套系统都经过了严格的各类测试，并有国际权威部门出具的检验报告书。符合ISO9001,ISO14001标准。保证整套系统完整性与支吊架的稳定性。

（5）抗震支架标准组件种类多样，可供多种选择。因而保证了不同条件下各类支架的简便性、适用性及灵活性。

（6）抗震支架在施工过中无需使用电焊和明火，不会对环境和办公造成影响。

3、抗震支架安装操作要点

（1）管道和电线套管允许纵向偏移，但不得超过最大侧向支撑间距的1/6；风管允许偏差，但不得超过风管风度的2倍。

（2）水平管道在90°转弯时，需设抗震支吊架；其他角度转弯长度大于抗震设计间距的1/16时，需设侧向及纵向抗震支吊架。

（3）计算水平地震力荷载时，只需满负荷重量而不需要考虑其他因素。

（4）抗震吊架不限制管线热胀冷缩产生的应力，当把热胀冷缩因素考虑在内时，纵向吊架应在构件选型上考虑所选型号应能抵抗管线热胀冷缩应力。

（5）保温管线的抗震吊架管码需按保温后的尺寸考虑，门型吊架用于保温风管、水管亦按此考虑。

（6）用于刚性的管道抗震支撑不能安装于建筑的不同结构部位或功能部位，否则会因地震作用而产生不同的位移。

（7）单管抗震支撑双向侧向或纵向或具有侧/纵向作用的拐点抗震支撑，应直接与管线或电线套管连接。应注意支管或小一级管线的支撑不能作为主管的抗震支撑，即不能作为另一方向（主管）的支撑。

（8）管线穿越建筑沉降缝时，应考虑沉降位移设计。

（9）侧/纵向斜撑安装的最佳垂直角度为45°，可根据现场实际情况适当调整。

（10）对水、电、风系统的单管或多管共用门型吊架，无论侧向/纵向斜撑，斜撑偏离中心线2.5°时不会影响其承载力。
