22G101图集笔记：框架柱纵向钢筋顶部构造做法（三）

上次学习柱外侧纵向钢筋和梁上部纵向钢筋在节点外弯折搭接的构造，今天学习柱外侧纵向钢筋和梁上部纵向钢筋在节点外直线搭接的构造。

柱外侧纵向钢筋和梁上部纵峰设土木网向钢筋在节点外直线搭接构造分为3个节点构造，分别如下：

节点1：

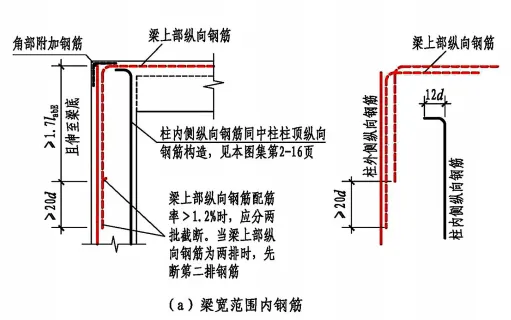

柱外侧纵向钢筋在梁宽范围内。

柱外侧纵向伸至柱顶，框架梁上部纵向钢筋伸至柱边向下弯折锚入柱内，从柱顶计算锚入长度≥1.7LabE。当框架梁上部纵向钢筋配筋率大于1.2%时，要有一半搭接长度延长20d，为1.峰设土木网7LabE+20d；另一半1.5LabE。

节点2：

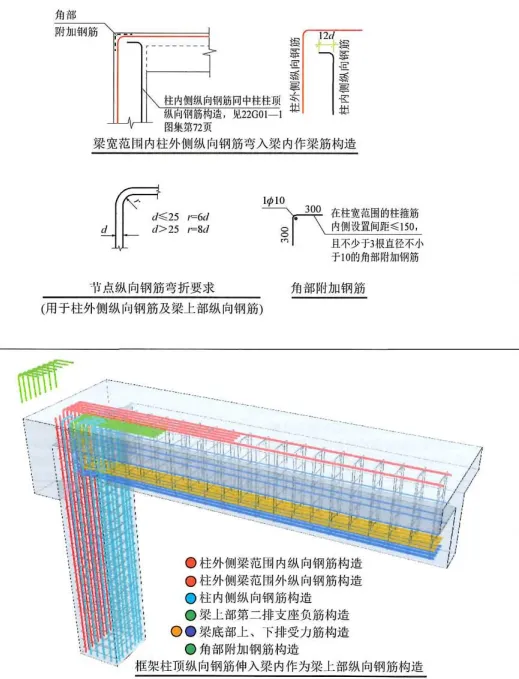

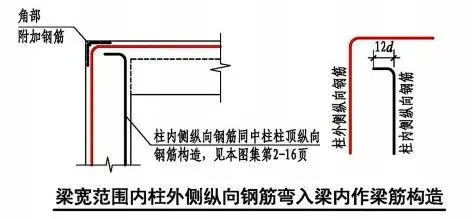

梁宽范围内柱外侧纵向钢筋弯入梁内用做梁筋。

当柱外侧钢筋不小于梁上部钢筋时，可以采用此做法。即：梁宽范围内的柱外侧纵向钢筋伸至柱顶部，弯折到梁内，弯折长度≥1/3Ln（Ln为梁净宽），与梁上部钢筋进行连接。

此种做法施工难度较大，柱预留长度过长影响梁钢筋施工，而且如果钢筋下料长度出现偏差，可能导致无法安装，所以实际施工中很少采用这种方式。

节点3：

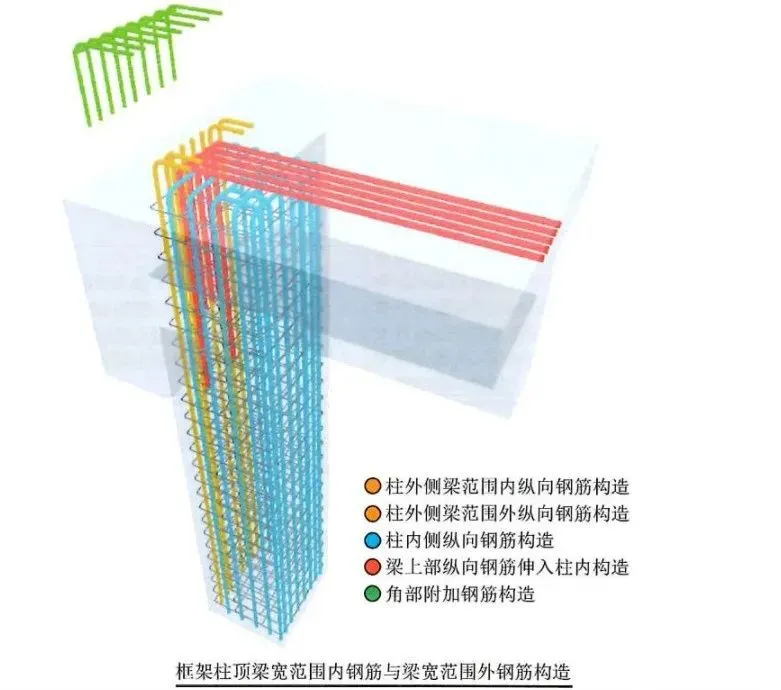

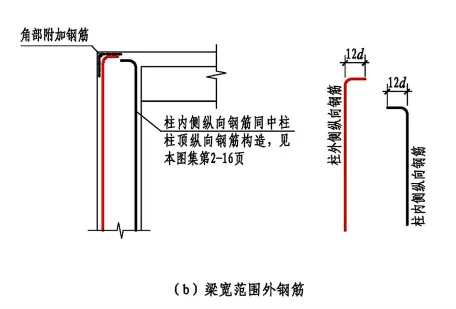

柱外侧纵向钢筋在梁宽范围外。



此节点与节点1、节点2配合使用，梁宽范围内的柱纵向钢筋按照节点1或节点2设置，梁宽范围外的纵向钢筋使用此节点，即：柱外侧纵向钢筋伸至柱顶部弯折向内弯折12d。

其他注意事项：

1.不论采用何种节点，柱内侧纵向钢筋做法都是伸至柱顶板向柱内或向梁（板）内弯折12d。

2.柱顶部应设置角部附加筋，直径不小于10mm，间距≤150mm，且不少于3根。实际施工中，此做法大多数施工单位都会省略，一方面是不方便施工，另外此项也不是检查重点。

3.以上节点中的锚固长度均为采用LabE，而不是LaE。
