22G101图集笔记：边角柱纵向钢筋顶部构造做法（二）

框架柱纵向钢筋到顶后，除了中柱，还有边角柱钢筋的构造。相比中柱，边角柱的构造更为复杂。

22G101-1图集中分为柱外侧纵向钢筋和梁上部纵向钢筋在节点外弯折搭接构造、柱外侧纵向钢筋和梁上部纵向钢筋在节点外直线搭接构造。

其中，柱外侧纵向钢筋和梁上部纵向钢筋在节点外弯折搭接构造分为四个节点，分别如下：

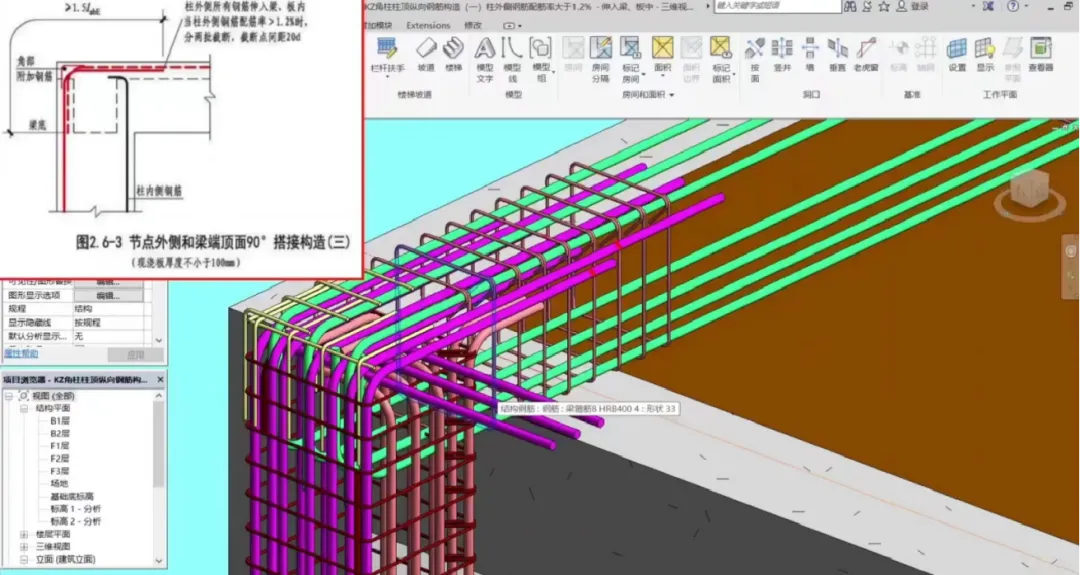

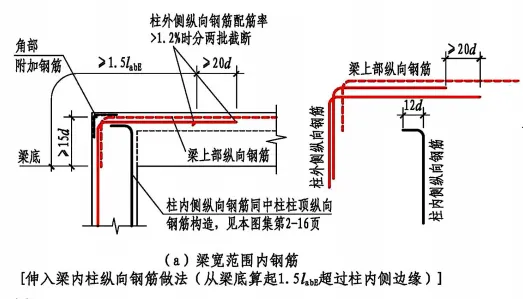

节点1：柱外侧纵筋在梁宽范围内，且从梁底起1.5LabE搭接长度超过柱内侧边缘。



柱外侧纵向伸入梁内，从梁底算起伸入长度≥1.5LabE，当柱外侧纵向钢筋配筋率大于1.2%时，要有一半搭接长度延长20d，为1.5LabE+20d；另一半为1.5LabE。

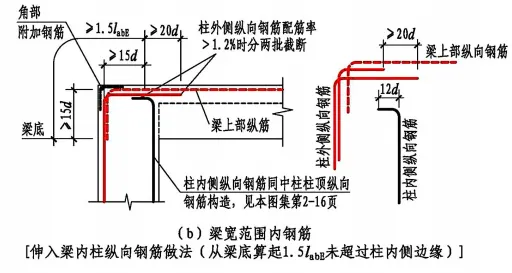

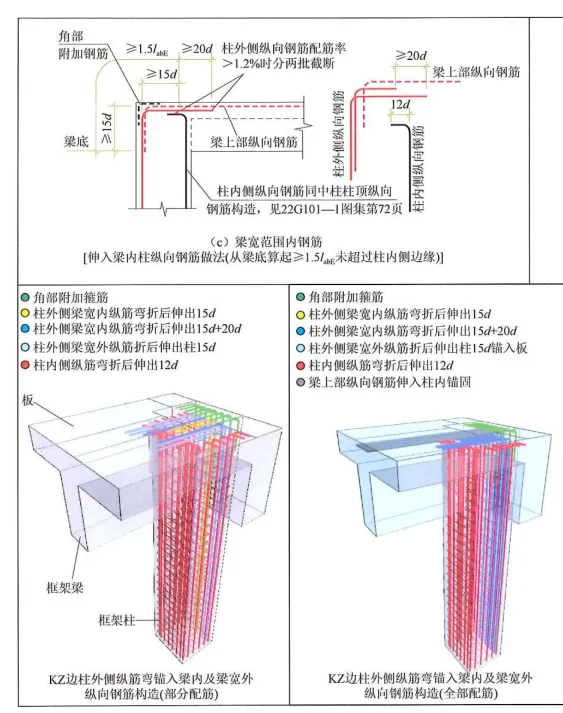

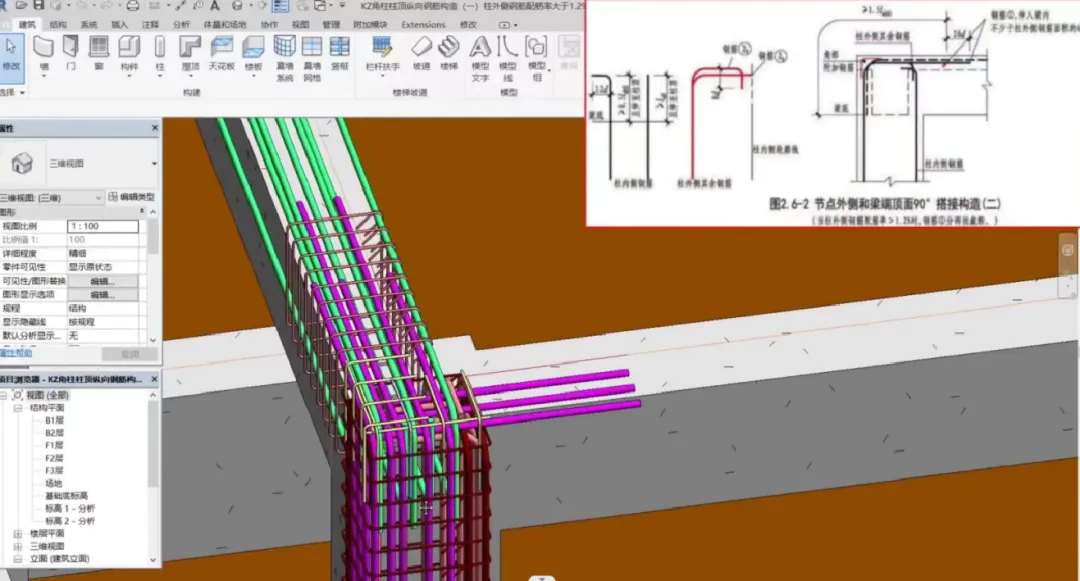

节点2：柱外侧纵筋在梁宽范围内，且从梁底起1.5LabE搭接长度未超过柱内侧边缘。



钢筋构造做法与节点1基本相同，即：柱外侧纵向伸入梁内，从梁底算起伸入长度≥1.5LabE，当柱外侧纵向钢筋配筋率大于1.2%时，要有一半搭接长度延长20峰设土木网d，为1.5LabE+20d；另一半1.5LabE。

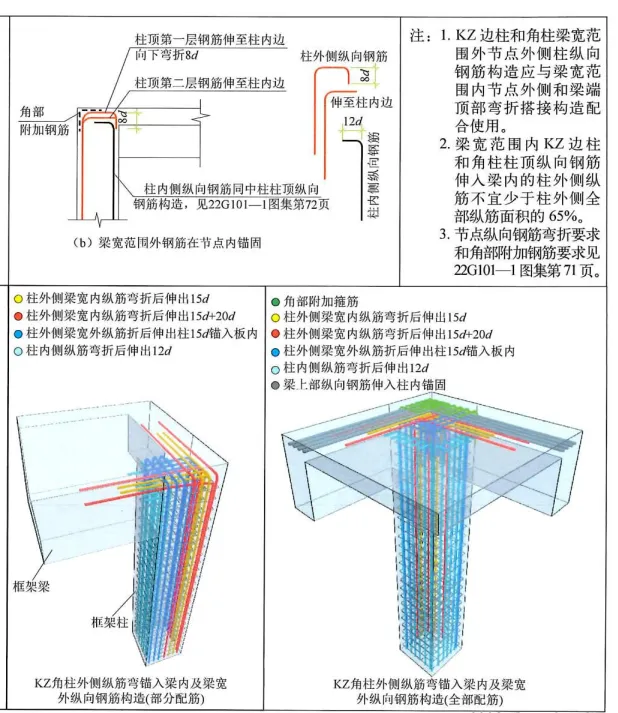

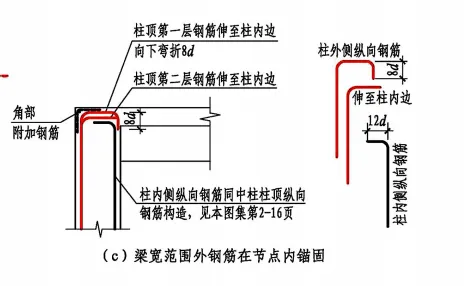

节点3：柱外侧纵向钢筋在梁宽范围外，现浇板峰设土木网厚＜100mm。

此节点与节点1、2配合使用，梁宽范围内的柱纵向钢筋按照节点1或节点2设置，梁宽范围外的纵向钢筋使用此节点，即：柱顶第一层钢筋伸至柱内边向下弯折8d，第二层钢筋伸至柱内边即可。

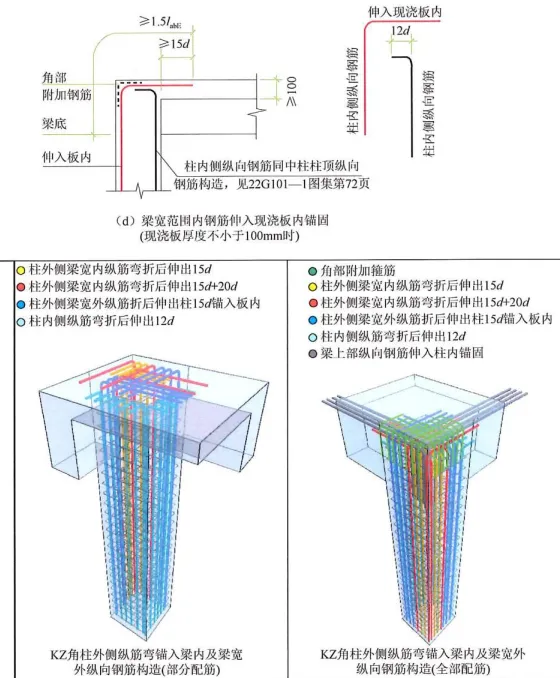

节点4：柱外侧纵向钢筋在梁宽范围外，现浇板厚≥100mm。

此节点也与节点1、2配合使用，梁宽范围内的柱纵向钢筋按照节点1或节点2设置。梁宽范围外的纵向钢筋使用此节点，即：柱外侧纵向伸入板内，从梁底算起伸入长度≥1.5LabE。
