顶板后浇带钢管柱回顶施工（末尾附思维导图）

地下室顶板后浇带施工是一道关键且复杂的工序，为有效解决地下室后浇带施工时传统支撑体系的不足，本项目采用钢管柱支撑的新兴支撑体系。

一、工艺流程

施工准备→定位开孔→安装钢管柱→浇筑梁、板混凝土→模板拆除→后浇带封闭→切割钢管柱

1、施工准备

1）熟悉施工图纸，根据结构形式、施工荷载，并考虑施工设备和材料供应等条件编制支模架专项施工方案；

2）确定后浇带支撑体系中的支撑形式、配置数量以及特殊部位的处理措施；做好支撑体系的材料选择及准备，保证支撑体系具有足够的承载能力、刚度和稳定性，能够很好地支撑后浇带混凝土的重量及施工荷载；

3）完成支撑体系结构设计计算书，绘制后浇带支撑体系施工图；

4）对管理人员、施工班组进行交底；在后浇带施工前应对材料施工时间、现场状况进行检查核对，并做好核对记录。

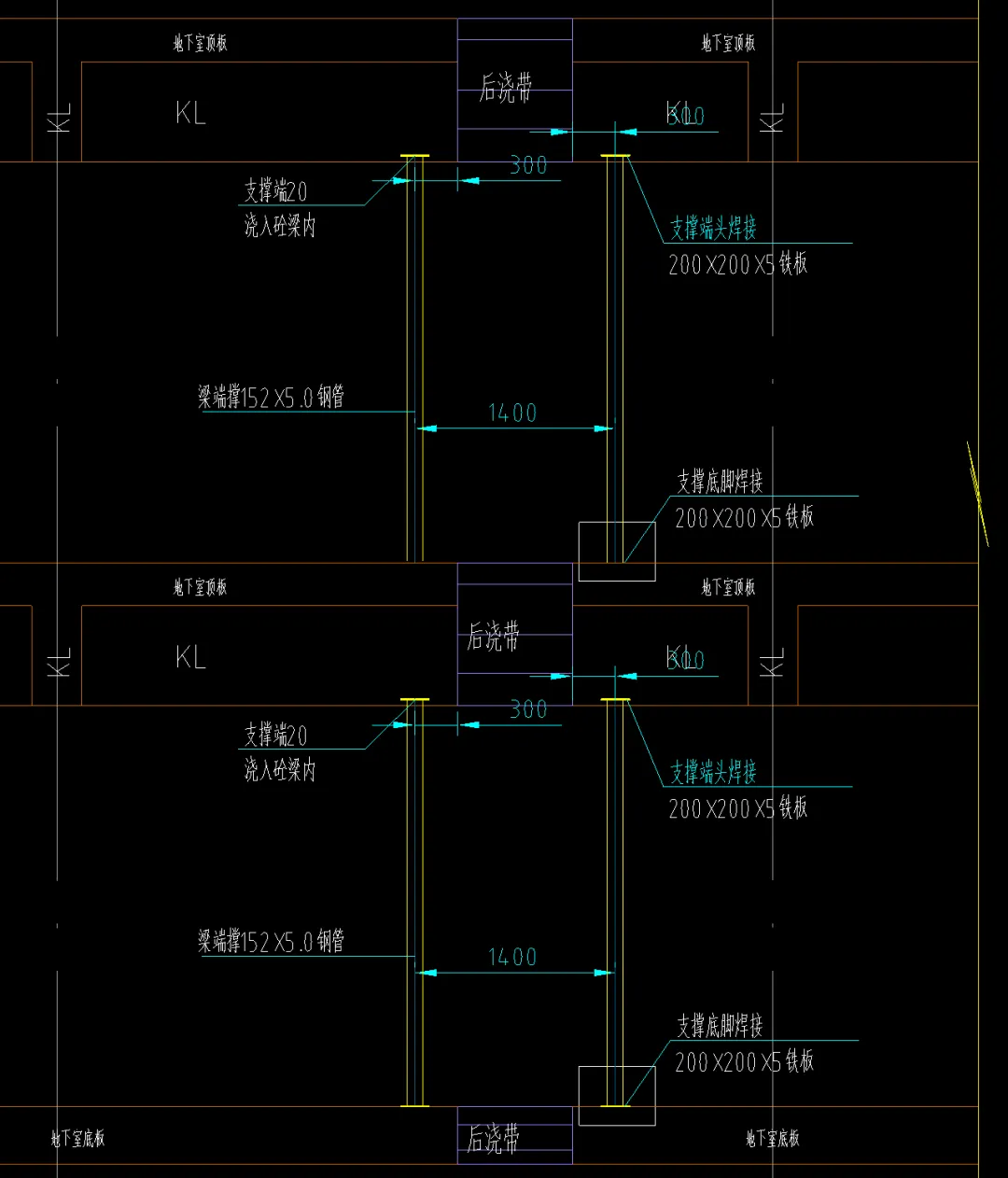

支撑立面图

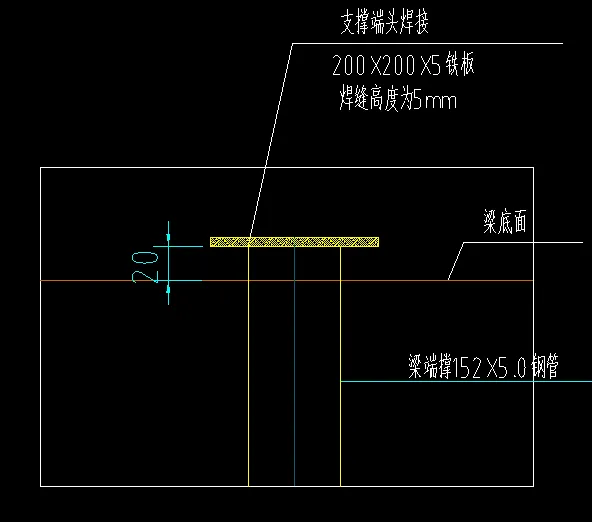

上端节点构造

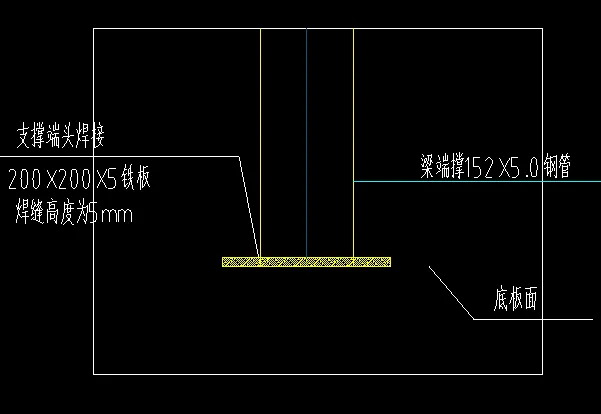

下部节点构造

2、定位开孔

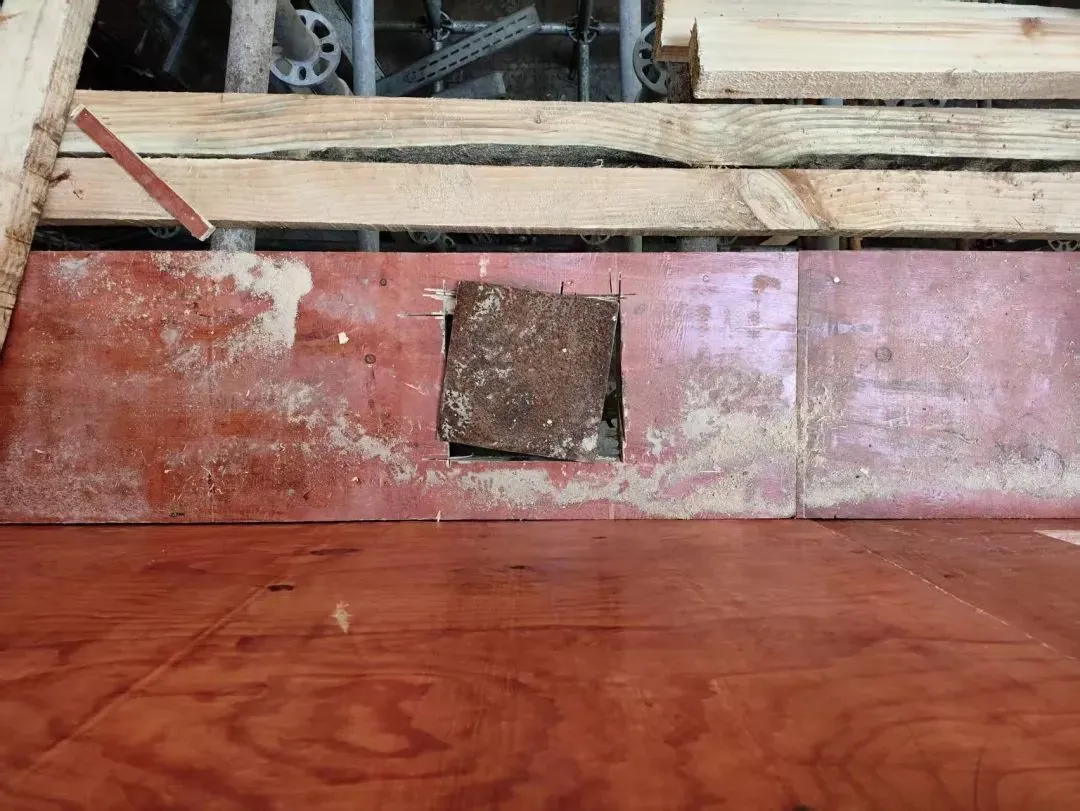

在地下室顶板临近后浇带部位300mm位置居中开孔，正方形边长略大于1~2mm，确保钢管柱能穿过且不留超过1mm的缝隙即可。

3、安装钢管柱

将钢管柱穿孔置于地下室底板上，通过激光仪调整管垂直度，确保管底与地下室底板无较大缝隙，管顶露出顶板模板约20mm。地下室结构梁板模板搭设时，同步按安装钢管柱支撑，并利用主体结构模板支撑架，对其进行加固。

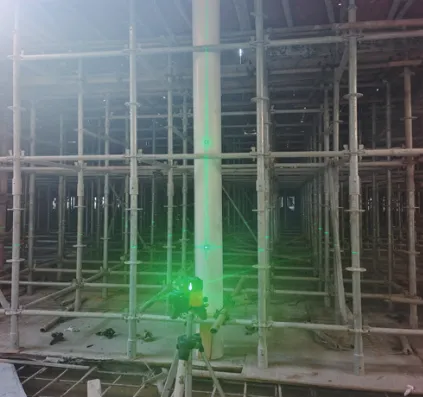

激光调直

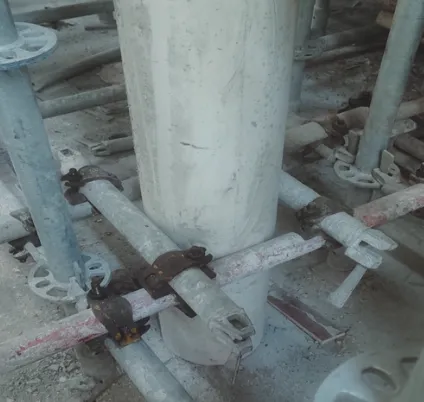

底部加固

4、浇筑梁、板混凝土

在浇筑梁板混凝土时，先浇筑钢管柱附近区域混凝土，并安排专门的人员进行跟踪检查，防止浇筑混凝土时钢管柱发生偏移、倾斜。

5、模板拆除

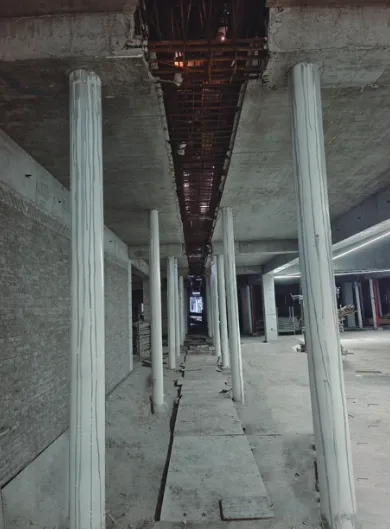

待混凝土满足强度后，拆除周围支模架体系，使钢管柱独立工作，应确保结构受力和变形安全。

6、后浇带封闭

主楼结构结构完成、隔墙砌筑完毕、沉降基本稳定后，方可进行后脚带封闭施工。

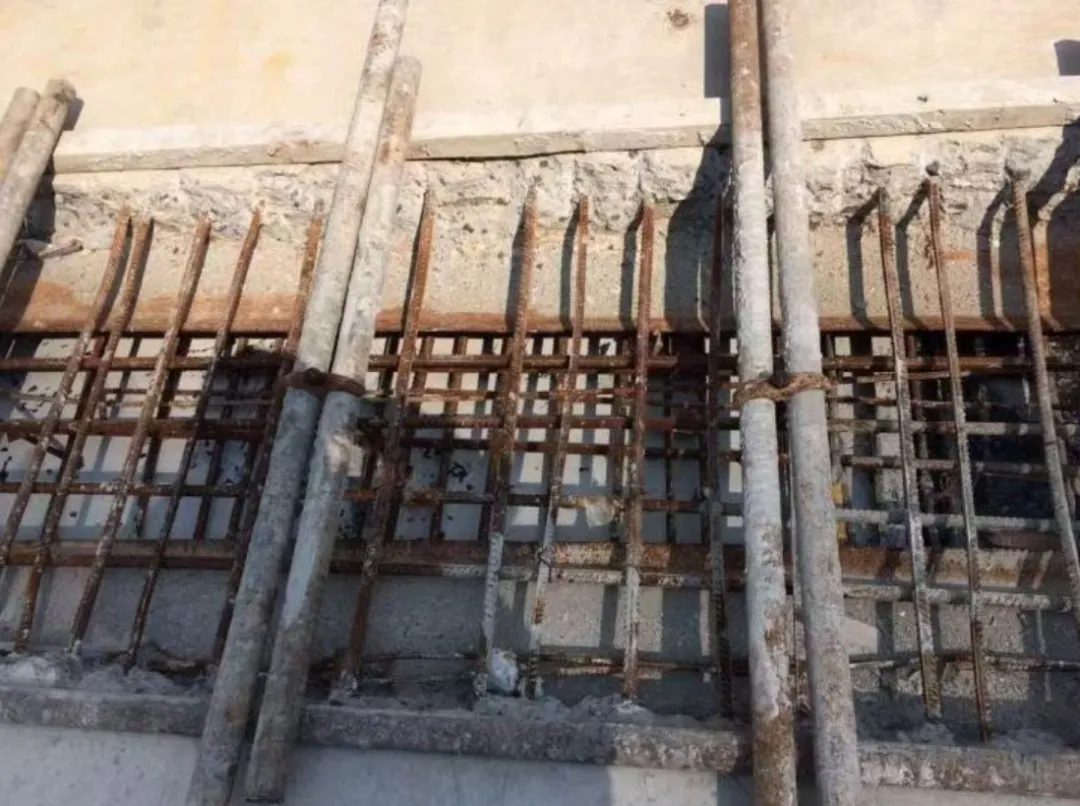

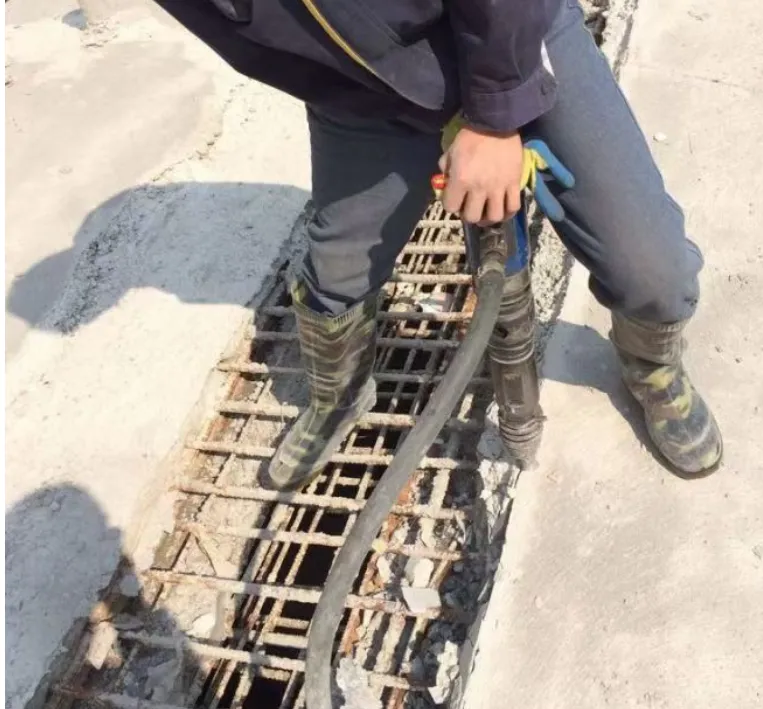

后浇带凿毛

支模

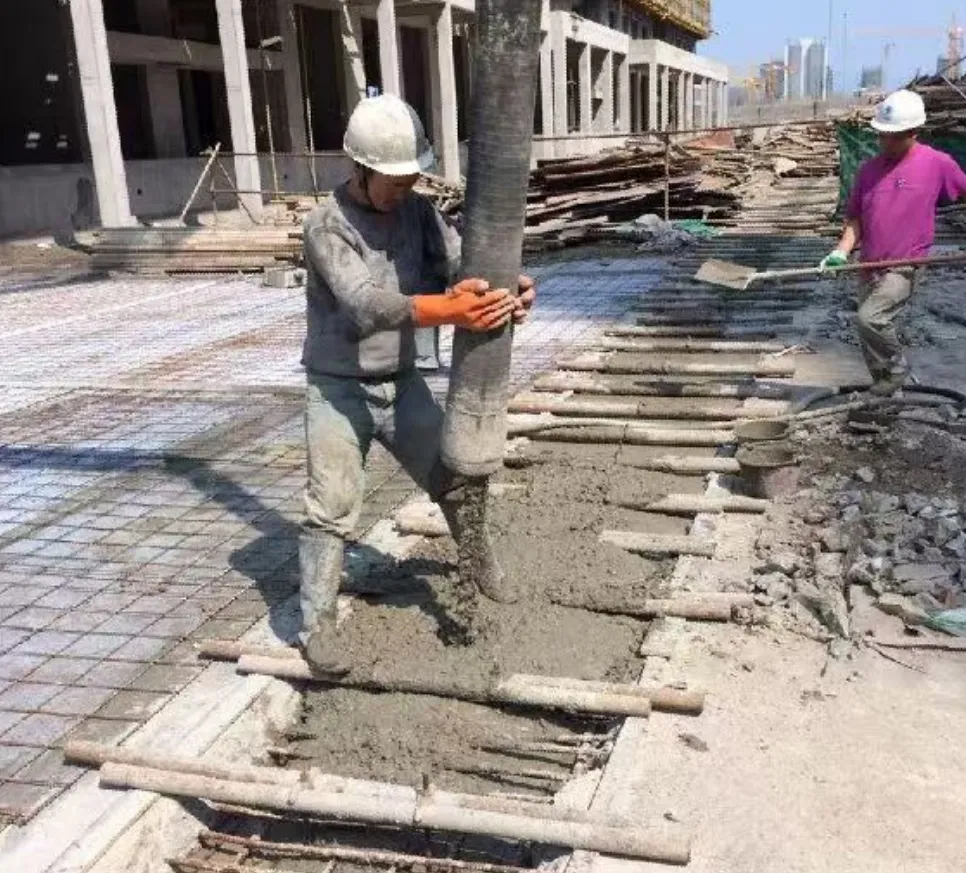

混凝土浇筑

7、切割钢管柱

切割前，应将钢管柱严格固定，用切割机沿钢管柱顶部（地下室顶板下表面）将钢管柱与地下室顶板切开，并将钢管柱统一运送出去，进行后续施工。

二、质量控制

1、方案实施前其平面布置及受力计算应审核通过。

2、安装工人上岗前进行培训:钢管柱的定位及放线、浇筑时的防倾覆措施等相关要点。

3、钢管柱安装完成后应做验收，验收合格后才能进行浇筑混凝土。

(4)混凝土浇筑时，应进行垂直度的调校，防止发生偏移、倾斜。

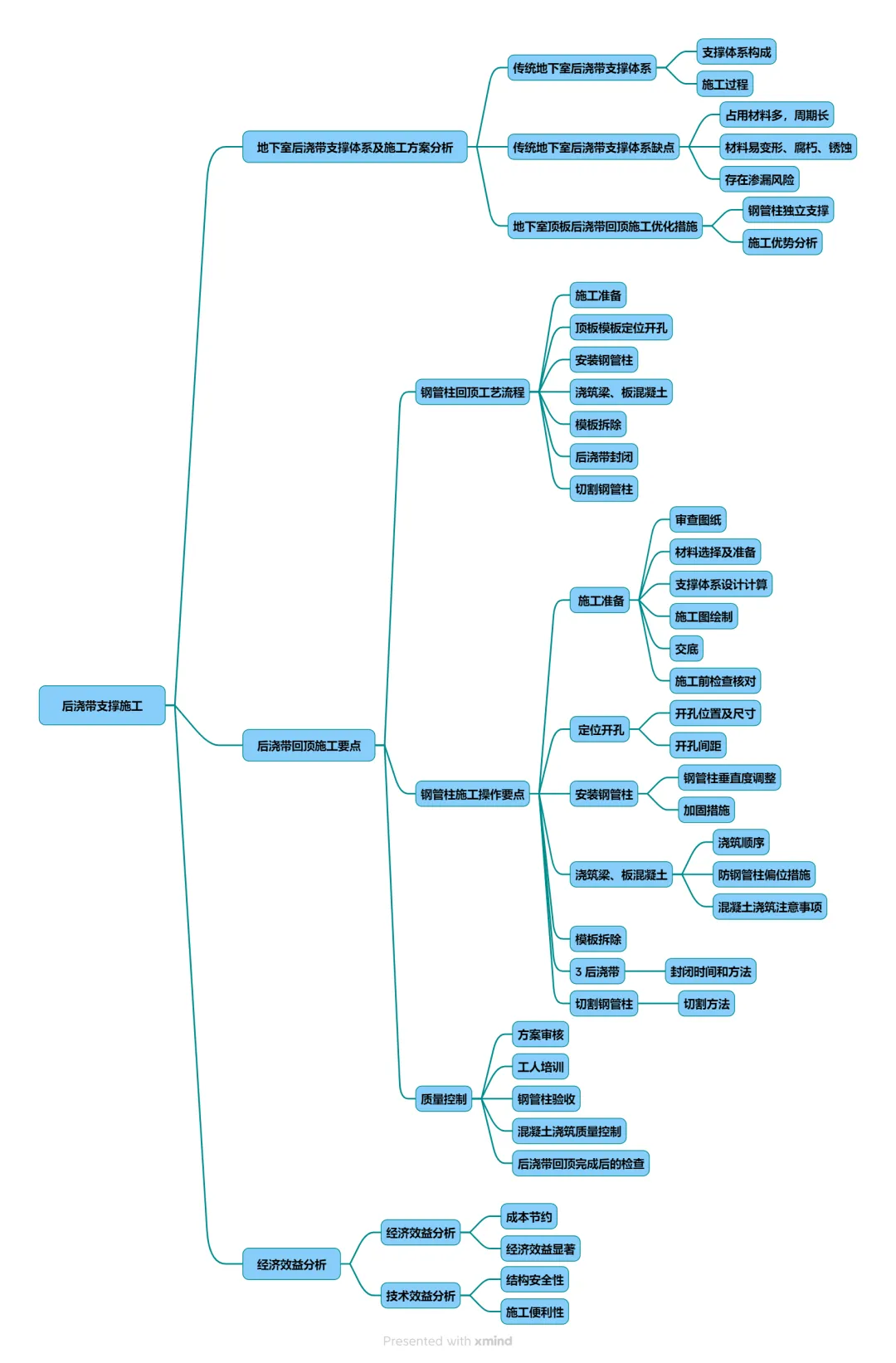

三、思维导图
