深入分析混凝土楼板开裂的主要原因及处理措施

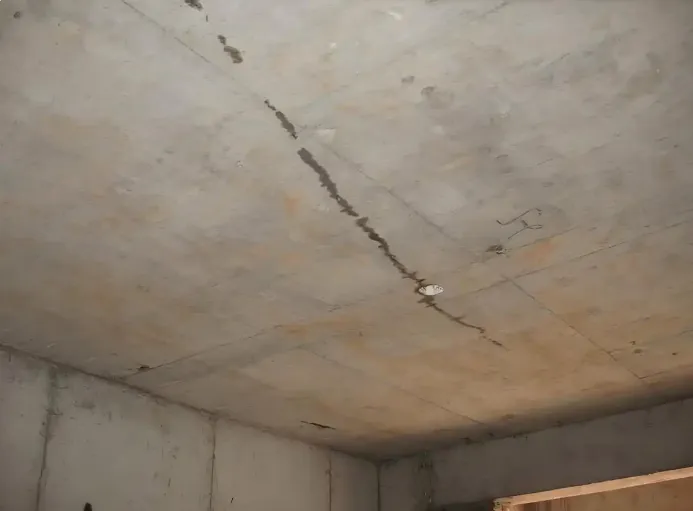

混凝土楼板开裂是建筑工程中常见的质量问题，既影响美观又可能暗藏安全隐患。从技术角度分析，裂缝成因可归结为施工工艺缺陷和结构受力异常两大类，两类裂缝在形态特征、处理方式上存在显著差异，需针对性解决。

一、施工因素导致的非结构性裂缝

1. 核心成因与裂缝特征

施工阶段养护不足或模板拆除过早，是引发非结构性裂缝的主要原因。混凝土浇筑后，若未按规范进行覆盖保湿养护（如养护周期不足7天、环境湿度低于40%），水泥水化反应不充分，会导致混凝土收缩速率加快，形成不规则收缩裂缝。这类裂缝宽度通常小于0.3mm，呈龟裂状分布于板面，无明显规律，常见于夏季高温施工或通风良好的楼层。

模板拆除过早（如混凝土强度未达设计强度75%时拆模），会使楼板因早期荷载（如施工人员、材料堆放）产生挠曲变形，形成沿钢筋分布的细微裂缝，这类裂缝多集中在板底钢筋保护层位置。

2. 专业处理方案

非结构性裂缝不影响结构安全，处理重点在于封闭缝隙、防止水汽侵蚀钢筋。具体工艺如下：

– 表面封闭法：采用环氧树脂胶或聚氨酯密封胶，沿裂缝走向均匀涂刷，利用胶体渗透能力填充缝隙。施工前需用钢丝刷清理裂缝两侧浮浆，并用压缩空气吹净粉尘，确保粘结界面干燥洁净。

– 嵌缝填充法：对宽度大于0.2mm的裂缝，可先用机械工具（如切割机）沿裂缝开凿“V”型槽（深度约15-20mm，宽度约10mm），清理后嵌入聚合物水泥砂浆或环氧砂浆，最后进行表面抹平处理。

二、受力不均引发的结构性裂缝

1. 受力机制与裂缝形态

结构性裂缝由荷载作用引起，反映楼板内力分布异常，需高度警惕。常见两种类型：

– 负弯矩裂缝：出现在板顶部梁边、墙边四周，呈环状分布，宽度多在0.3-0.5mm之间。成因是支座处负弯矩钢筋配置不足或施工中钢筋被踩压下移，导致混凝土抗拉强度不足而开裂。

– 正弯矩裂缝：集中于板底中部，呈横向或斜向延伸，宽度可达0.5mm以上。多因楼板跨度较大、混凝土强度等级不足，或使用阶段荷载超限（如擅自增加覆土厚度、设备荷载集中），导致板底受拉区开裂。

2. 加固技术要点

结构性裂缝必须通过加固恢复构件承载力，常用方法包括：

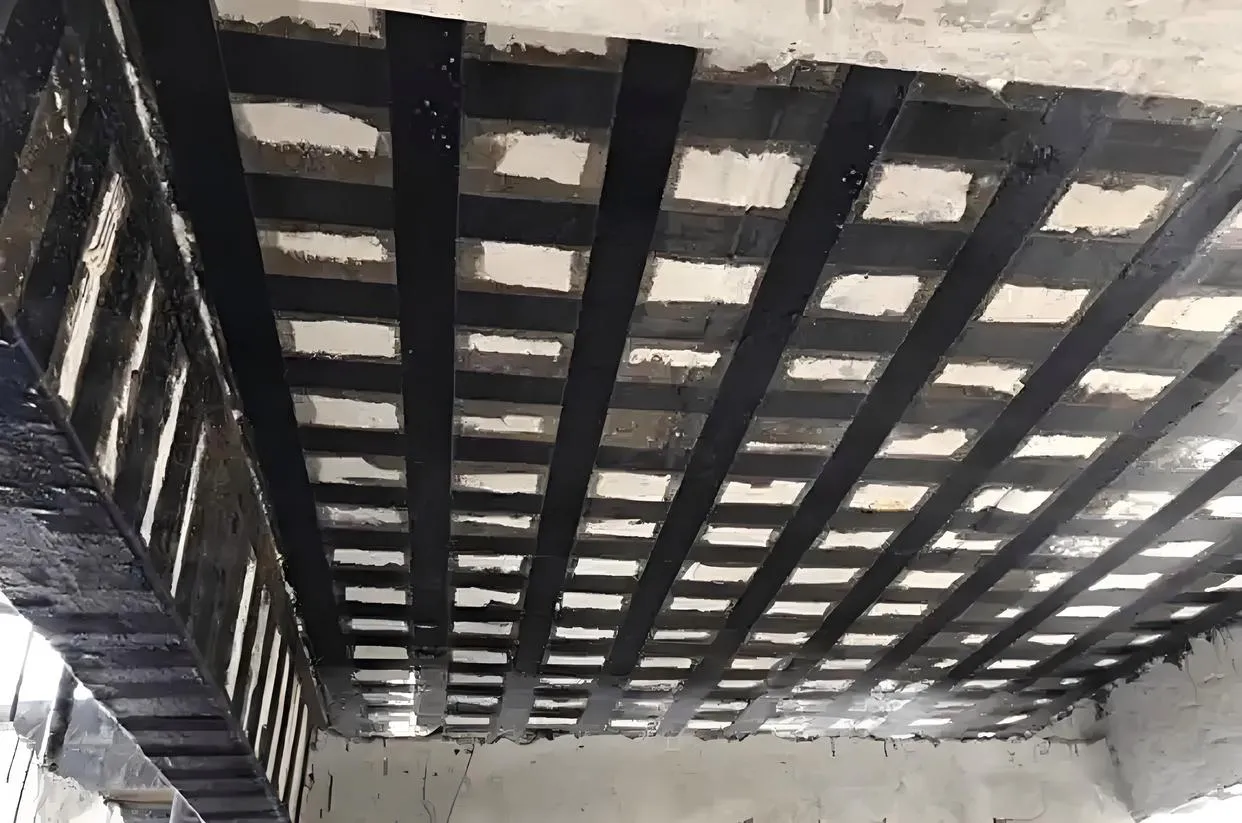

– 粘贴碳纤维布加固：适用于裂缝宽度≤1.5mm的板底或板顶加固。施工流程为：打磨混凝土表面至坚实层涂刷底胶粘贴碳纤维布（纤维方向与裂缝垂直）滚压排除气泡涂刷面胶保护。需注意，碳纤维布搭接长度不应小于100mm，且需满足《混凝土结构加固设计规范》GB50367要求。

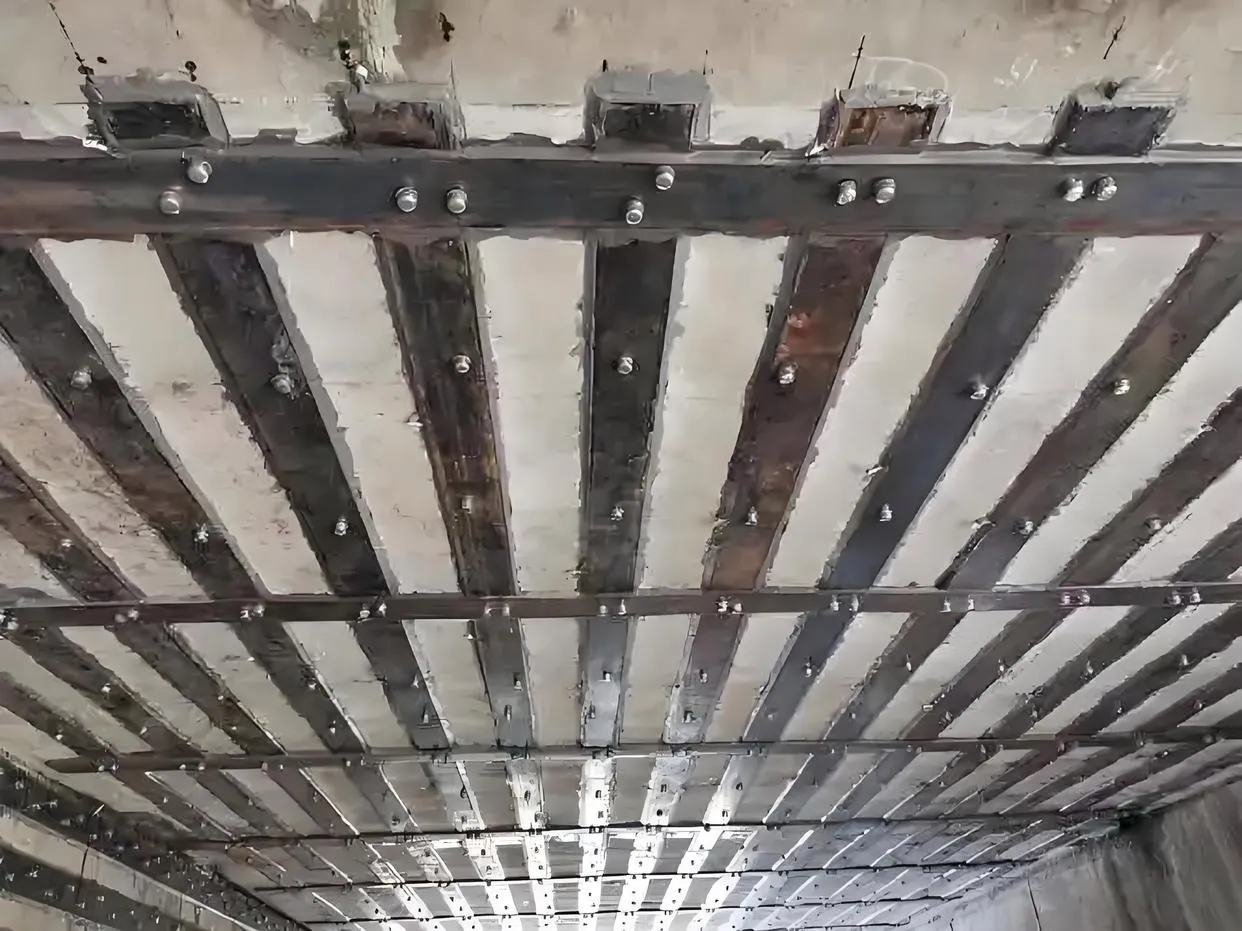

– 粘贴钢板加固：适用于裂缝较宽或对刚度要求较高的楼板。采用改性环氧树脂胶粘剂将钢板粘贴于裂缝两侧，钢板厚度宜为3-6mm，通过螺栓锚固件辅助固定，形成“混凝土-胶层-钢板”协同受力体系。施工前需对钢板进行除锈处理，混凝土表面需凿毛露出骨料，确保粘结强度。

三、预防与验收关键控制

施工阶段应严格把控养护时间（日均气温≥20℃时，养护不少于7天），采用带模养护或覆盖塑料薄膜保持湿度；模板拆除前需通过同条件试块强度检测，悬挑构件必须达到100%设计强度方可拆模。

验收时，可采用裂缝测宽仪（精度0.02mm）检测裂缝宽度，用超声探伤仪评估裂缝深度。对结构性裂缝加固工程，需委托第三方进行载荷试验，验证加固效果满足设计要求后方可投入使用。

混凝土楼板裂缝治理需遵循“先诊断、后治理”原则，区分非结构性与结构性病害，避免过度处理或遗漏隐患。施工单位应强化过程管控，设计单位需优化荷载计算与配筋设计，共同提升建筑工程耐久性与安全性。
