如何分别铝型材表面喷涂工艺室氟碳还是粉末?

在建筑幕墙与高端装饰领域，铝单板的表面处理工艺直接影响其耐久性与美学效果。氟碳喷涂工艺（PVDF）与粉末喷涂工艺作为主流技术，在工程实际中均有广泛的应用，但两者在性能和成本上也存在着显著差异。那么我们在选用和采购时，如何正确将两者区分呢？

1. 从表面光泽与质感区分

氟碳喷涂工艺：

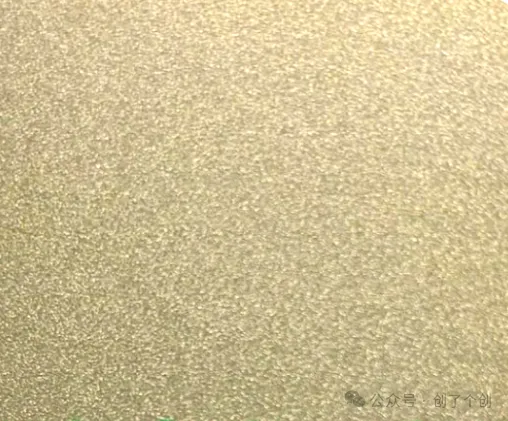

表面更光滑、细腻，有类似金属的质感。

光泽度较高（可做到哑光、半光、高光），涂层均匀，边缘清晰。

粉末喷涂工艺：

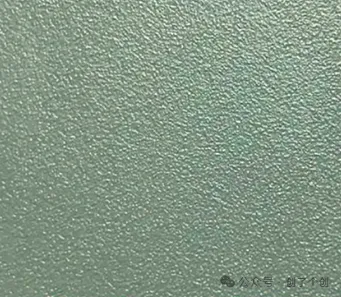

表面可能有轻微的橘皮纹（类似橘子皮的凹凸感），尤其在强光下侧视时更明显。

质感偏厚重，边缘处可能稍显圆钝（因粉末固化时流动性导致）。

2. 从边缘与棱角处理区分

氟碳喷涂工艺：

在板材的边缘、棱角处涂层均匀，不易堆积，保持锐利线条。

粉末喷涂工艺：

在边缘或棱角处容易因静电吸附导致粉末堆积，固化后可能出现轻微“圆角”效果，不如氟碳喷涂工艺锐利。

3. 从简易物理测试区分

刮擦测试（需谨慎）：

用指甲或硬物轻刮隐蔽处（如背面）：

氟碳涂层硬度高，不易刮伤；

粉末涂层相对较软，可能出现划痕（但需注意破坏性）。

溶剂测试（丙酮/酒精）：

用棉签蘸少量丙酮轻擦隐蔽区域：

氟碳涂层几乎无反应（耐化学性强）；

粉末涂层可能轻微溶解或发黏（聚酯类粉末耐溶剂性较弱）。

4. 从观察背面与切口区分

氟碳喷涂工艺：

背面通常有同色涂层覆盖，切口断面可见细腻的漆膜分层。

粉末喷涂工艺：

背面涂层可能较薄或漏喷，切口断面涂层较厚，无分层感。

5. 从涂层厚度区分

氟碳喷涂工艺：

涂层较薄（一般 25–60μm），触感平滑。

粉末喷涂工艺：

涂层较厚（一般 60–120μm），手感更饱满，但过度堆积处可能影响平整度。

6. 从价格与应用场景区分

氟碳喷涂工艺：

成本较高（约是粉末喷涂工艺的1.5–2倍），多用于高端幕墙、机场、体育馆等户外项目。

粉末喷涂工艺：

性价比高，常见于室内吊顶、隔断、普通建筑装饰。

在工艺本质上，氟碳喷涂工艺（液态喷涂）采用聚偏二氟乙烯（PVDF）树脂溶解于有机溶剂，通过多层喷涂（底漆、面漆、清漆）、高温固化形成连续膜层。其分子链中的氟碳键（C-F）键能高达485kJ/mol，赋予涂层超强稳定性。而粉末喷涂工艺（静电喷涂）是将环氧/聚酯粉末通过静电吸附于铝板表面，在200℃下熔融流平固化。其本质是物理熔覆过程，膜层由热固性塑料微粒融合而成。

因此，氟碳喷涂工艺与粉末喷涂工艺的核心差异在于分子结构稳定性与防护效能。对于地标性建筑（机场/超高层等），优先选用氟碳喷涂工艺并核验AAMA认证；常规室内工程可采用粉末喷涂工艺降低成本。

建议在材料进场时优先进行膜厚仪测试，辅助实施“边缘截面检测+丙酮测试”组合方案，可实现99%以上的工艺准确判定。
