CAD2024如何绘制手动报警器图例

CAD2024如何绘制手动报警器图例

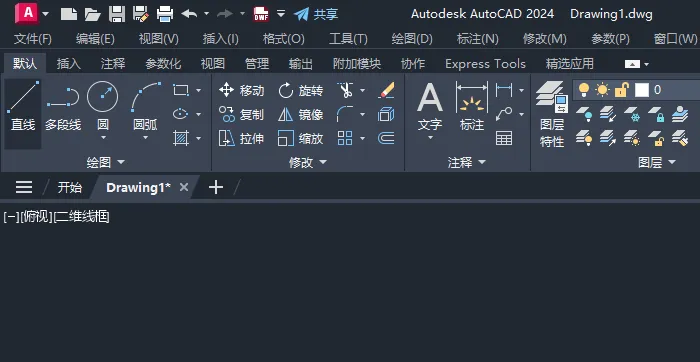

1、打开CAD2024软件，新建空白文档。如下图：

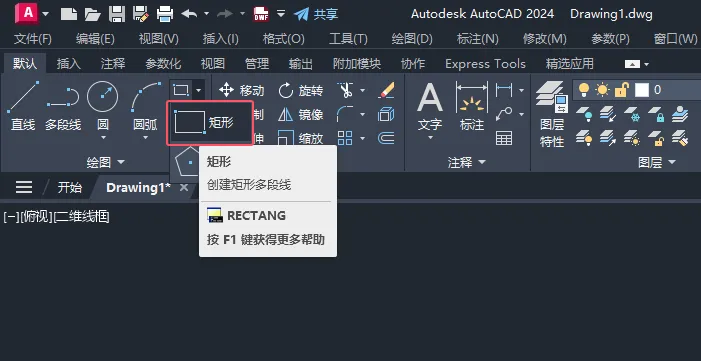

2、点击矩形工具，或是输入REC命令空格。如下图：

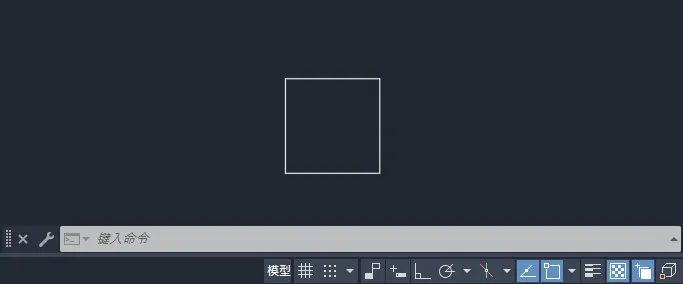

3、创建一个30x30mm的正方形。如下图：

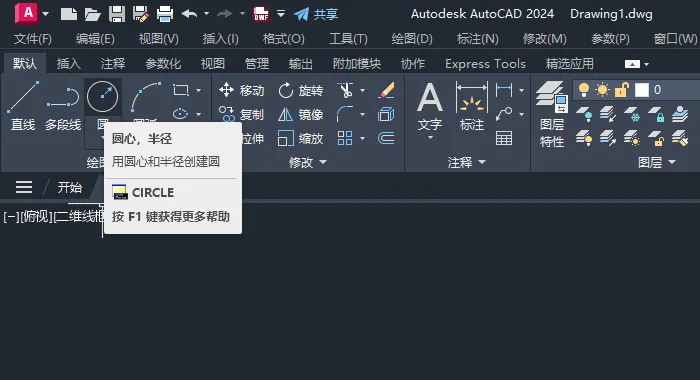

4、点击圆心，半径的工具。如下图：

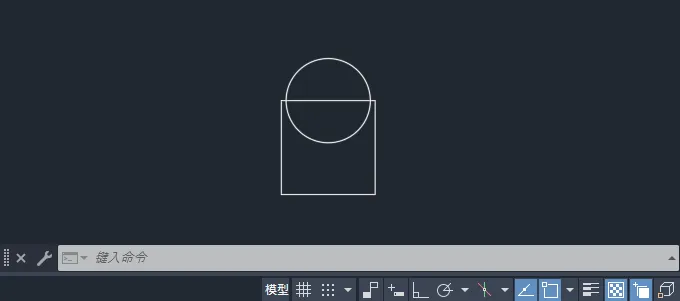

5、然后绘制一个圆形出来。如下图：

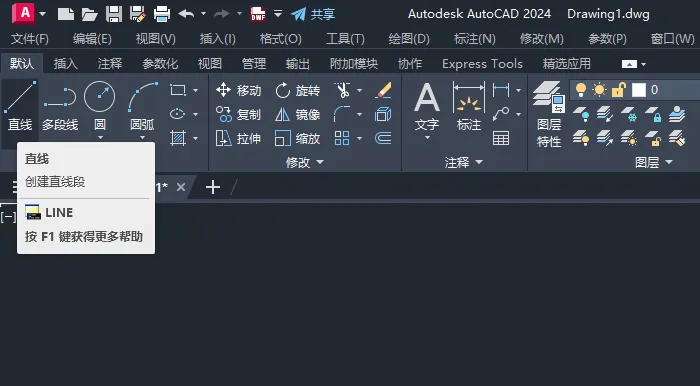

6、然后点击直线工具，或是输入L命令空格。如下图：

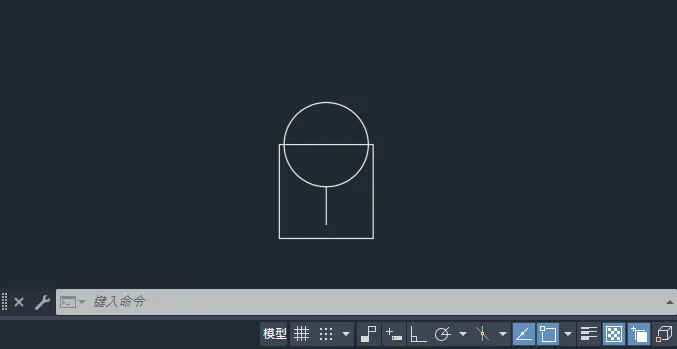

7、绘制一条直线出来。如下图：

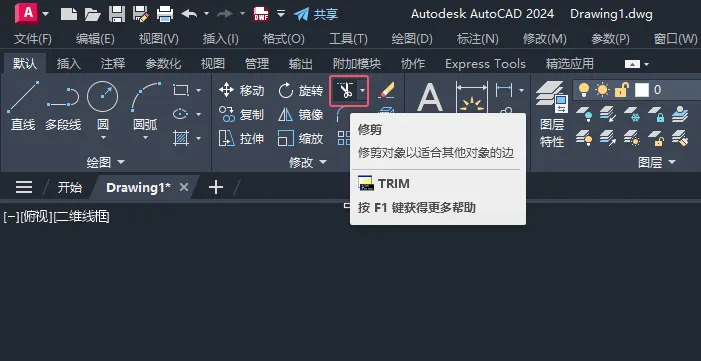

8、点击修剪工具，或是输入TRIM命令。如下图：

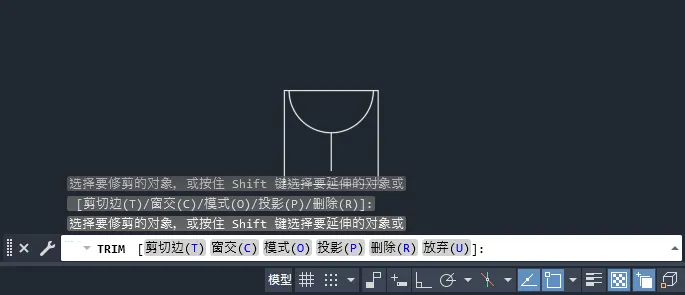

9、删除不要的部分，如下图：

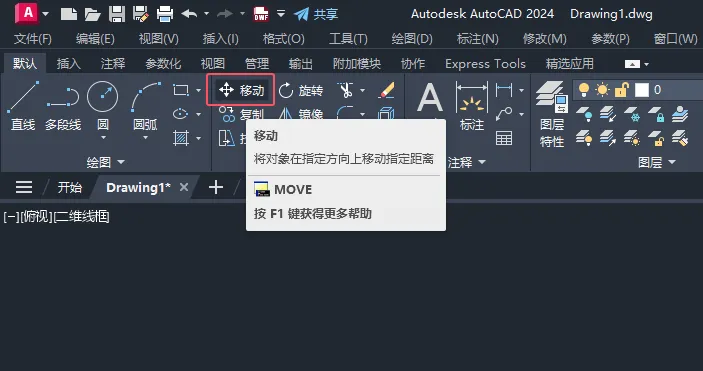

10、点击移动工具。或是输入MOVE命令空格。

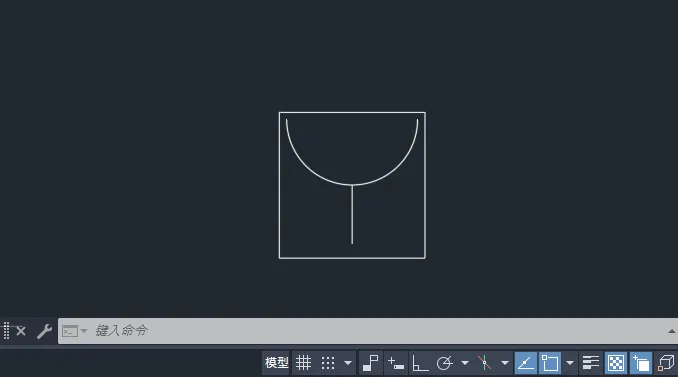

11、移动好内部的图形。就完成了手动报警器图例的绘制。
