CAD2024的F命令怎么用

CAD2024的F命令怎么用

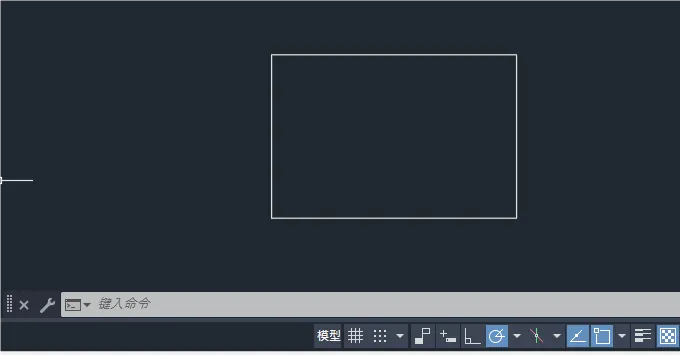

1、打开CAD2024软件，新建空白文档，使用矩形工具，然后再创建一个300x200mm矩形出来。

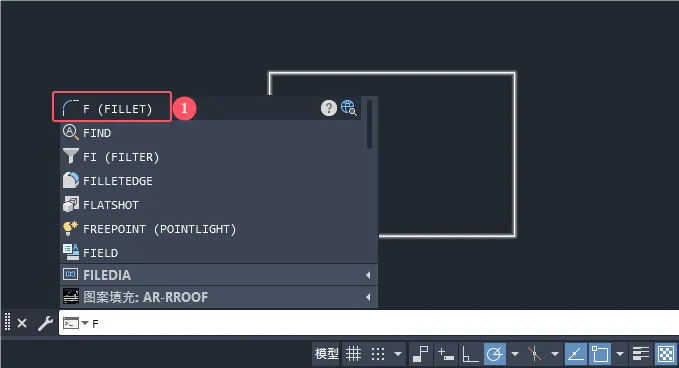

2、在命令栏中，输入F命令，也就是倒圆角命令。F命令是FILLET的简称。

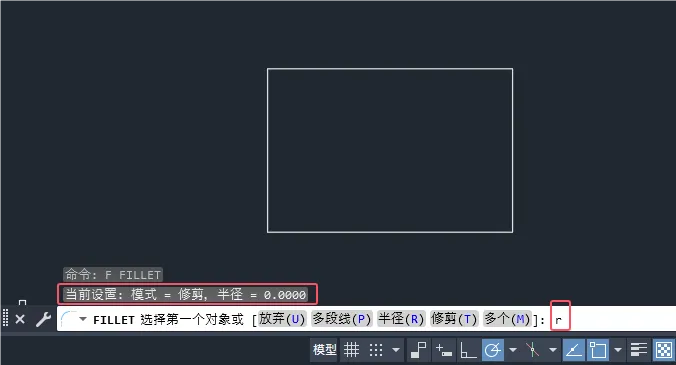

3、注意查看当前设置，模式=修剪，半径=0，这时就要输入R命令，或是点击半径（R）选项。

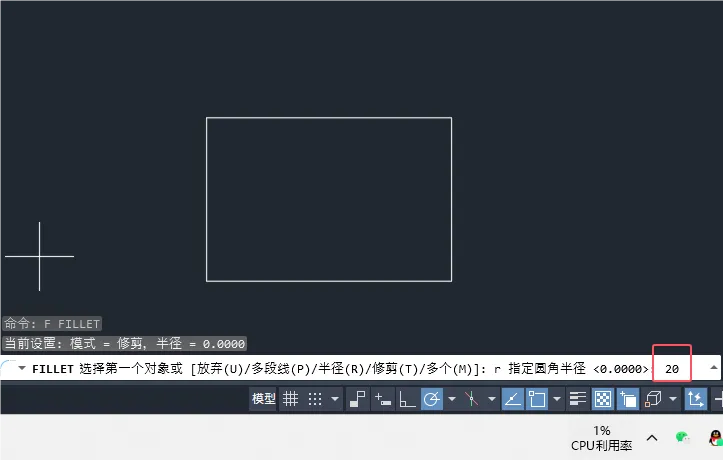

4、输入指定圆角半径：20，空格。这样就设置好了圆角半径为20mm。

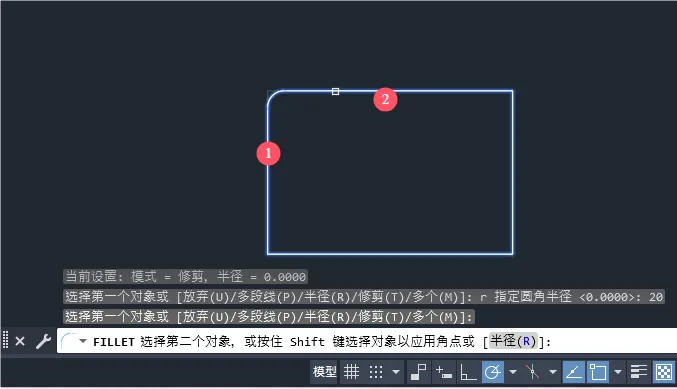

5、半径设置好后，就要选择要倒圆角的对象，选第一个对象与第二个对象一定要是相连对象。

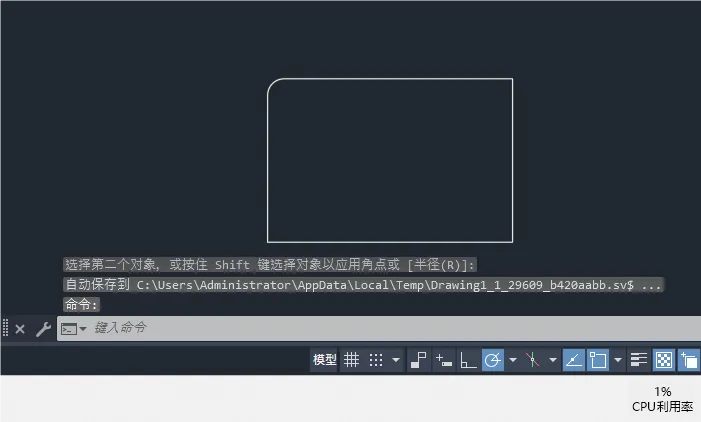

6、这样就可以进行倒20mm的圆角。
