CAD怎么画压力调节阀图例

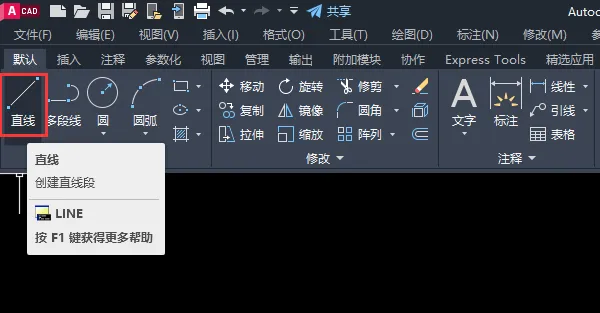

1、打开CAD2023软件，点击直线工具，或是输入LINE命令。空格。

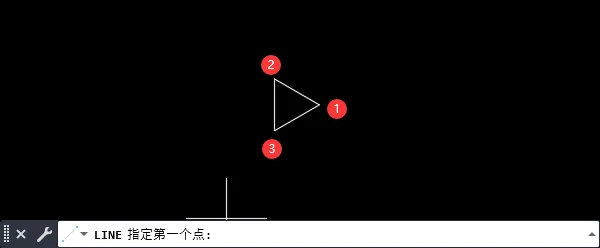

2、然后绘制一个三角形出来。如下图：

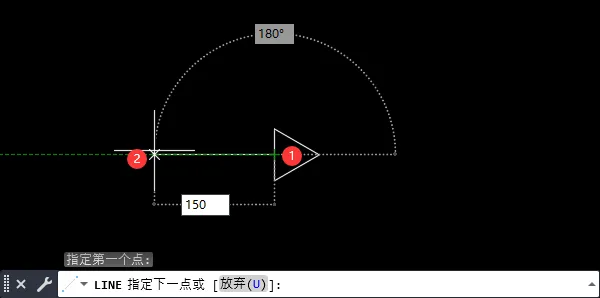

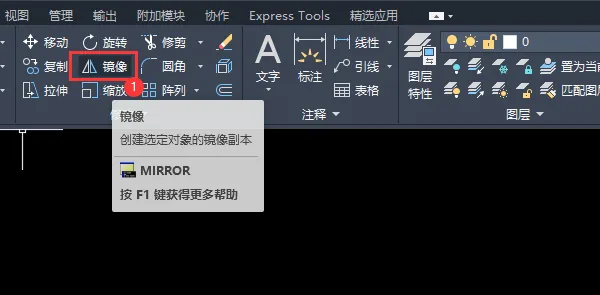

3、然后再绘制一个长度为150直线出来。如下图：

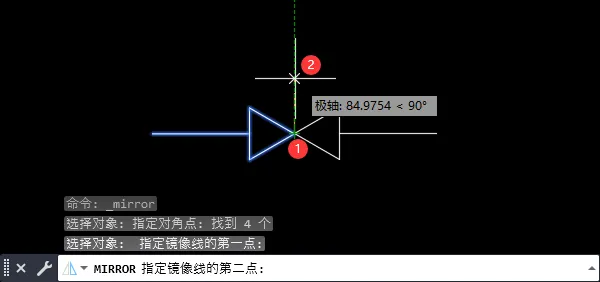

4、然后再点击镜像工具。或是输入MIRROR命令，空格。

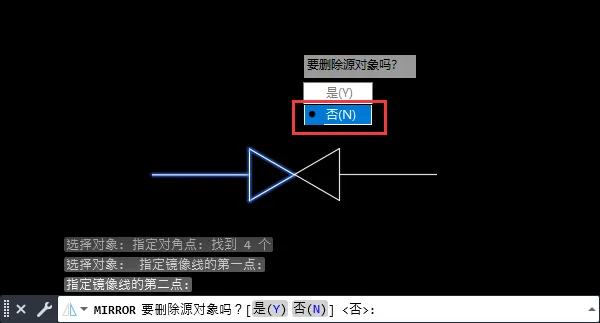

5、然后把图标进行镜像，如下图：
6、这个很重要，点击否，不删除源对象。

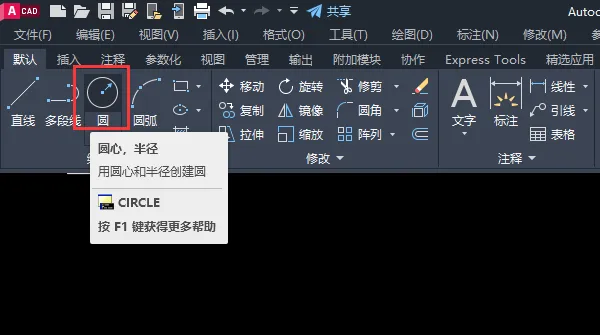

7、然后再使用圆工具。

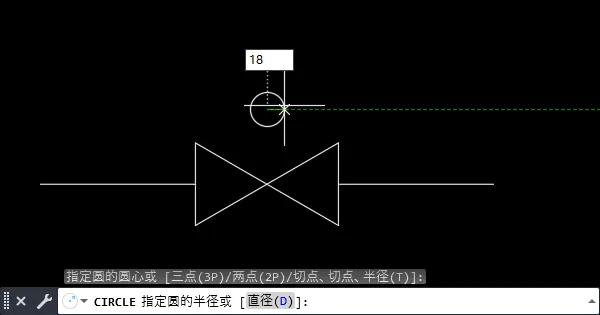

8、绘制一个18半径的小圆。如下图。

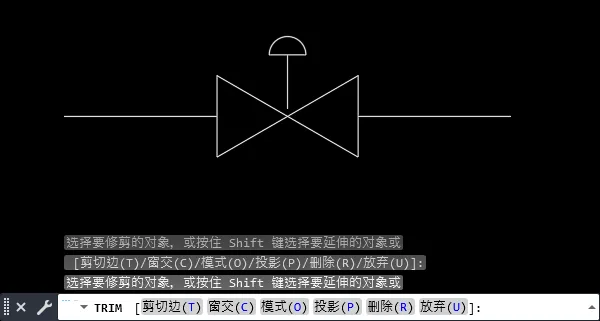

9、然后绘制二条直线，再进行修剪处理。如下图：

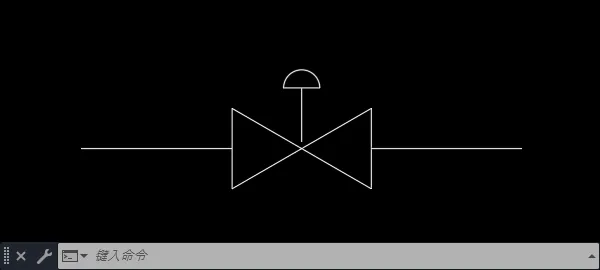

10、这样就完成了CAD画压力调节阀图例。
