CAD怎么画闸阀图形
CAD画闸阀图形的方法：
1、打开CAD2022软件，新建空白文档。如下图：

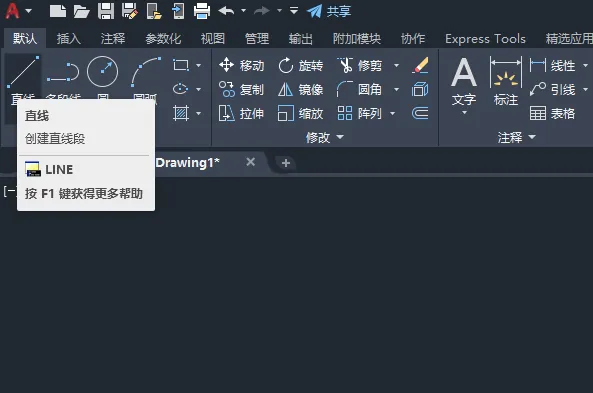

2、点击直线工具，或是输入LINE命令后，空格。如下图：

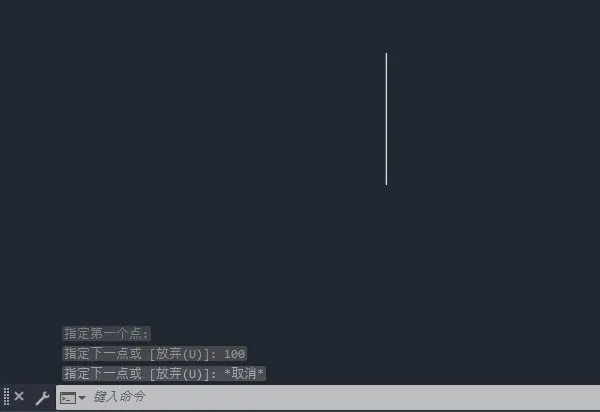

3、绘制一条长100mm的竖线出来，如下图：

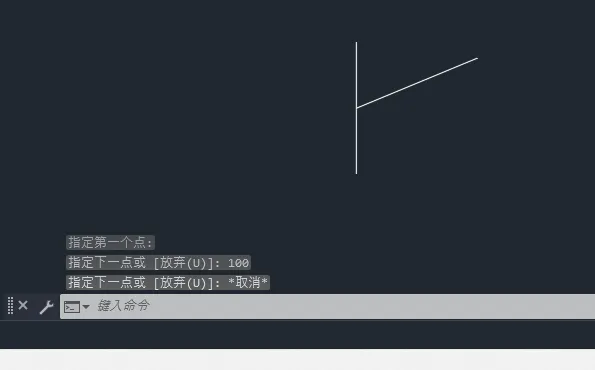

4、再绘制一条长100mm，角度是22度的斜线出来，如下图：

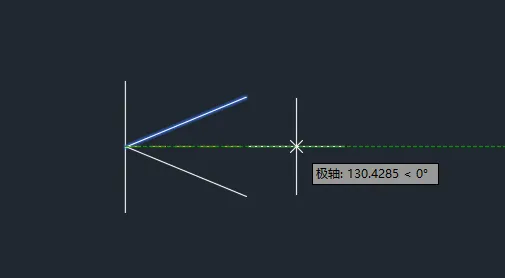

5、使用MIRROR镜像命令。把斜线镜像一份。如下图：

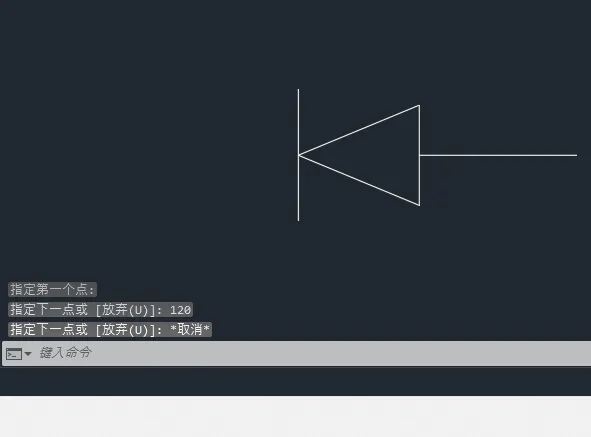

6、然后再使用直线工具连接成一个三角形，再绘制一条直线出来。这个一个箭头完成了。如下图：

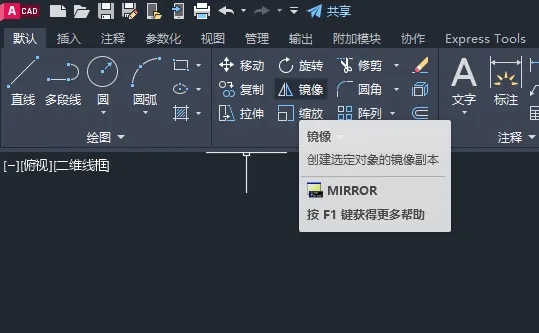

7、再点击修改里面的镜像工具。或是输入MIRROR命令也行。如下图：

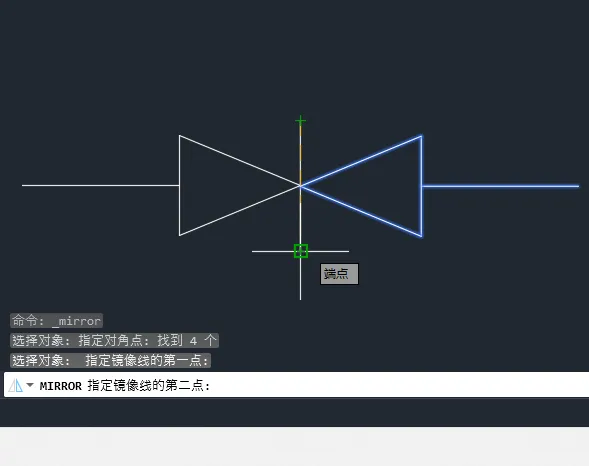

8、把箭头镜像一份出来，如下图：

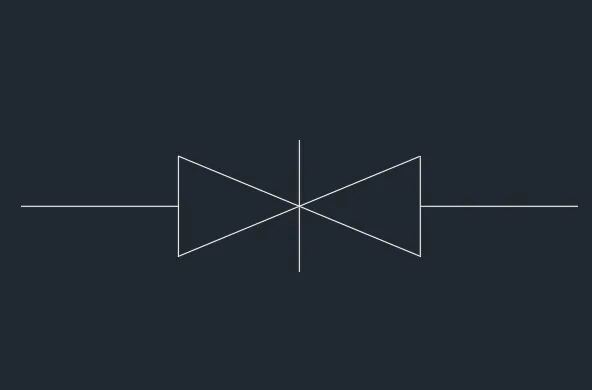

9、最后闸阀图形就用CAD画出来，如下图：
