cad将尺寸转换为坐标值
1、点的坐标按测量的起点不同，分为绝对坐标和相对坐标；按参数形式的不同，分为直角坐标和极坐标。确定坐标值的方法如下：

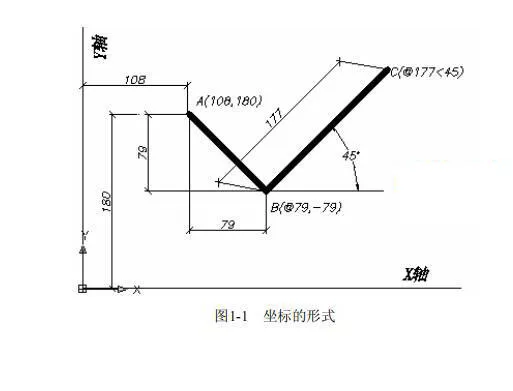

2、绝对直角坐标值是点到坐标轴的垂直方向（有正负之分）距离，如图 1-1 所示的 A 点；
3、点的绝对极半径是点与坐标原点的距离，绝对极角是点与坐标原点的连线与 X 轴的正向之间的夹角，逆时针为正，顺时针为负。
4、点的相对直角坐标是要输入的点与上一输入点之间的坐标差，如图 1-1 所示的 B 点；点的相对极半径是要输入点与上一输入点之间的距离，相对极角是要输入点与上一输入点之间
的连线与 X 轴的正向之间的夹角，逆时针为正，顺时针为负，如图 1-1 所示的 C 点。
5、由此可见，相对坐标值随画图顺序的改变而改变，只有确定了画图顺序才能确定点的相对坐标值。相对坐标值比绝对坐标值更接近于工程图中的尺寸。
