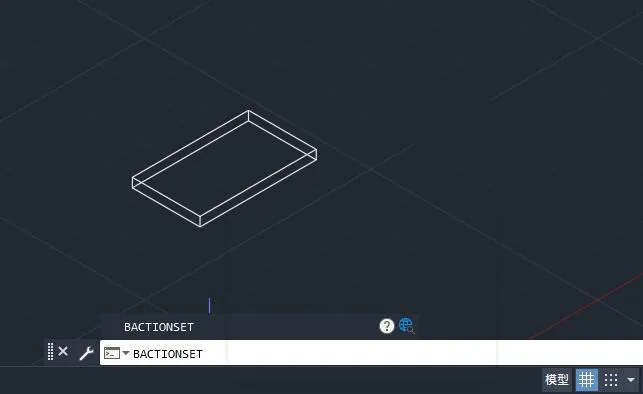

CAD2022中BACTIONSET命令是什么意思？
指定与动态块定义中的动作相关联的对象选择集。
重定义哪些对象将与动作相关联。只能在块编辑器中使用 BACTIONSET 命令。
注： BACTIONBARMODE 系统变量设定为 1 时，将禁用 BACTIONSET 命令。
将显示以下提示：
选择动作对象：
指定当前动态块定义中的动作。
指定选择集：
为选定动作创建新选择集，或修改现有的选择集。
1、选择对象
定义修改时将包括在动作中的对象。
2、删除
从与选定动作相关联的原选择集中删除对象。
3、指定拉伸框架
创建表示修改时动作的边界区域的框。
- 指定对角点。
- 指定对象。
4、圈交
创建表示修改时动作的边界区域的多边形。
- 第一个多边形点。
- 指定端点。
5、指定仅旋转的对象
确定选择集中将会旋转而不会拉伸的对象。
