CAD怎么画五连花圆形的方法

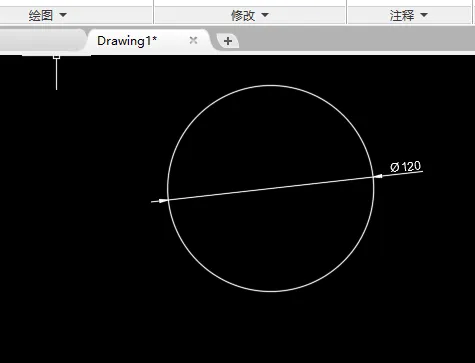

1、打开CAD软件，绘制一个直径为120的圆形。

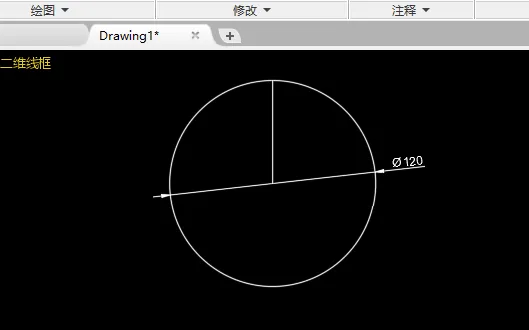

2、然后再绘制一条直线，从圆心到象限点绘制出来。

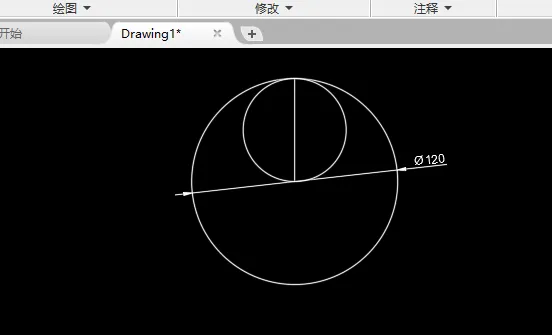

3、再在直线的中点，绘制一个30的圆。

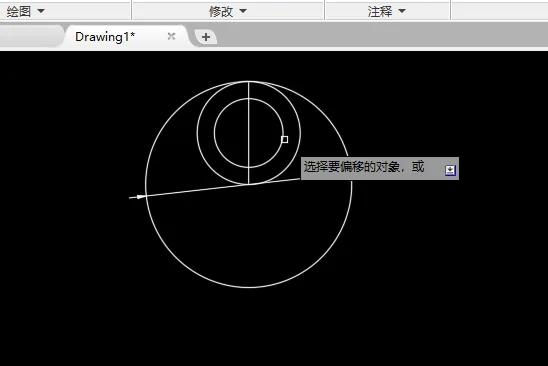

4、然后再把圆进行偏移10的距离，效果如下：

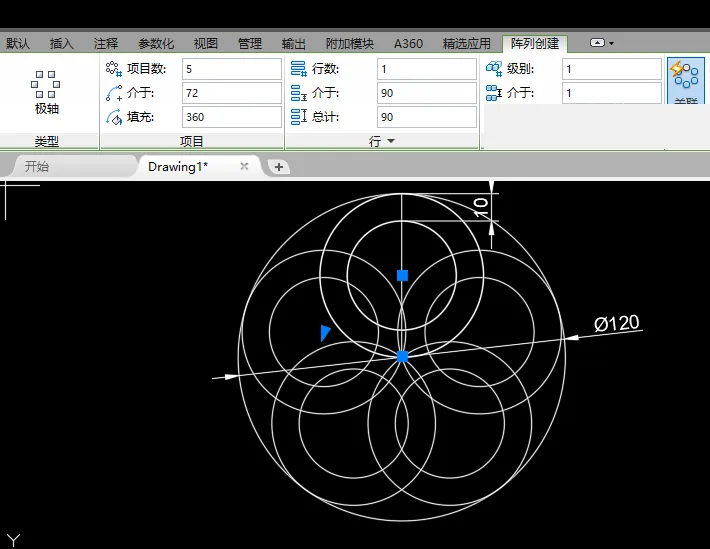

5、然后把二个小圆进行环形阵列。项目数为5个。效果如下：

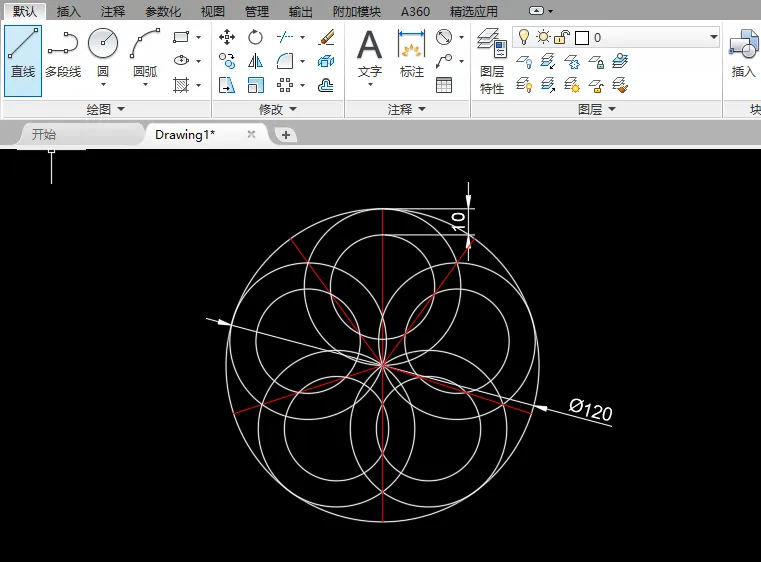

6、然后再绘制五条直线出来，效果如下：

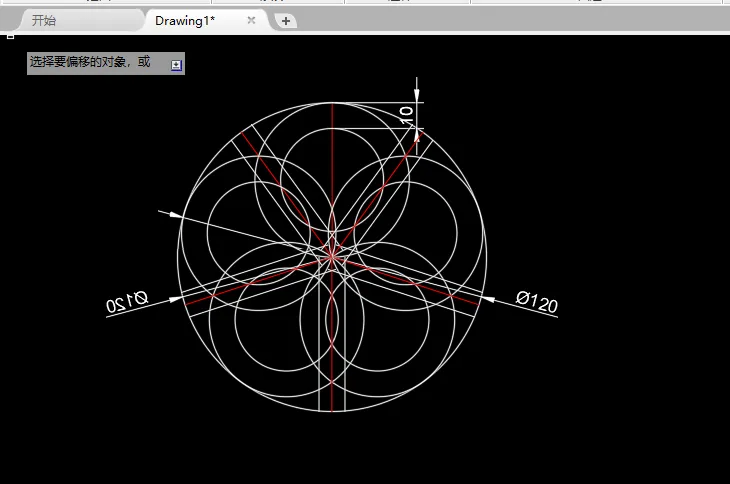

7、然后把绘制好的直线再偏移5mm 向左右偏移。效果如下：

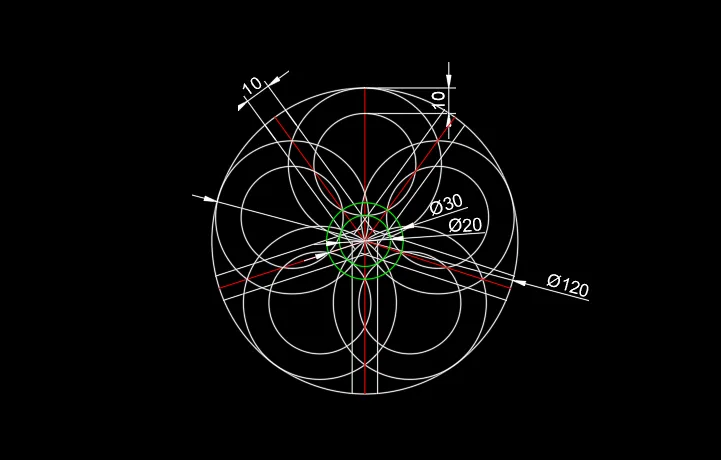

8、然后再绘制20与30mm的圆形出来。效果如下：

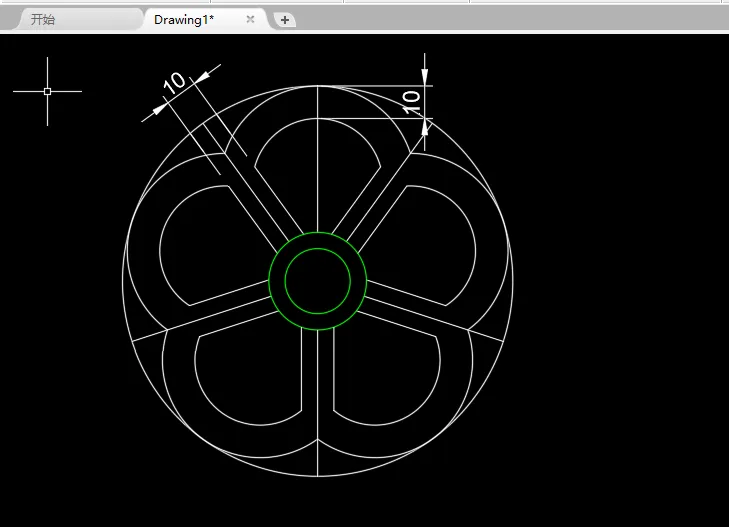

9、然后进行修剪，效果如下：

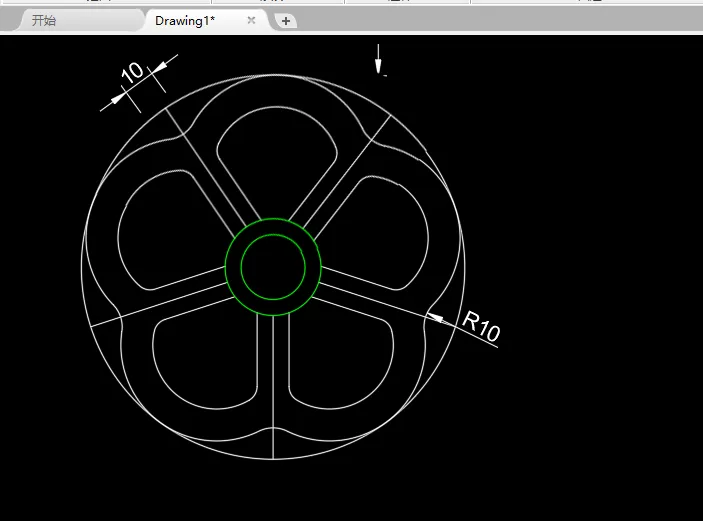

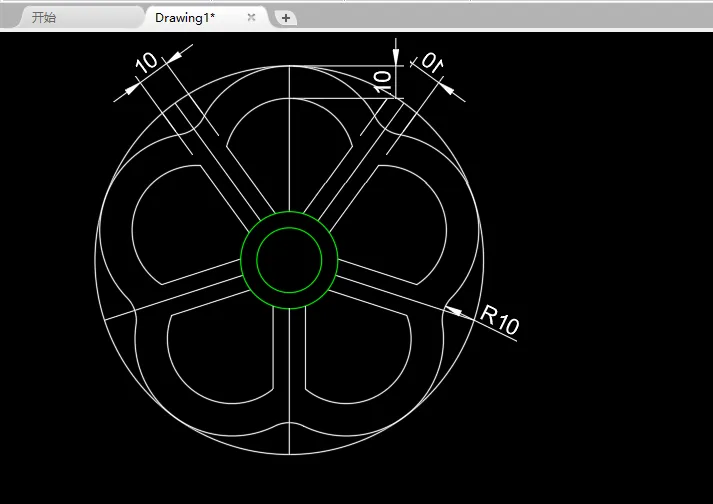

10、然后再进行倒圆角处理，圆角为10mm。效果如下：
11、同样的方法，再进行倒圆角为5mm，效果如下：

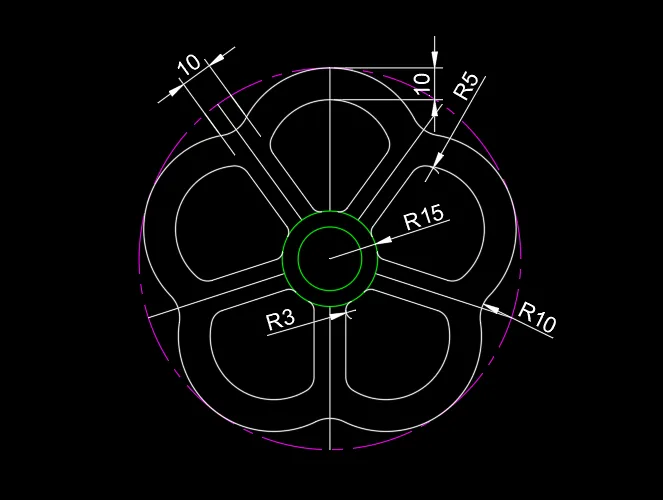

12、同样的方法，倒直径为3mm的圆角，效果如下：
THE END
