CAD怎么使用块插入工具

要开始使用“块”选项板，请按照以下步骤操作：

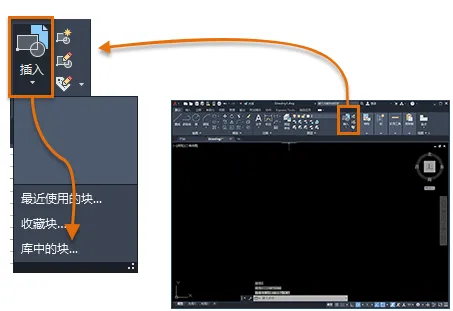

在“常用”选项卡中单击“插入”，然后单击“来自库的块”。这将启动 BLOCKSPALETTE 命令。

此操作会将“块”选项板打开为“库”选项卡。

单击“浏览”按钮以显示文件夹或文件选择对话框。

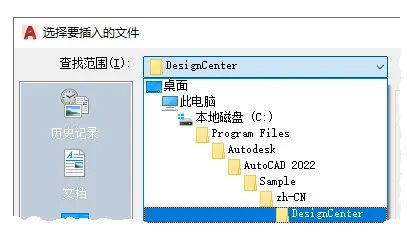

导航到“DesignCenter”文件夹，其中存储有各种示例图形。

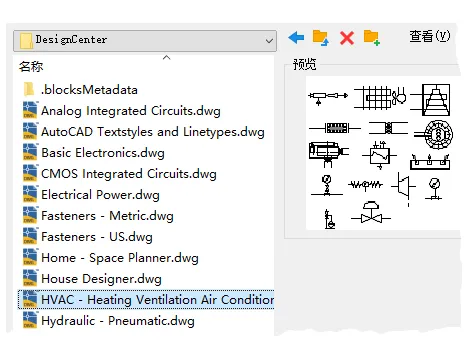

1. “DesignCenter”文件夹中的每个图形都包含一组相关的块定义。

2. 选择感兴趣的图形文件。

3. 例如，假设您为加热、通风和空调创建图形。选择 HVAC 图形，然后单击“打开”。

在“块”选项板的“库”选项卡中，单击并放置多个块。

此操作会将选定的块定义从块库图形复制到当前图形中，并插入块参照。

现在，插入其他块参照的速度将更快。若要指定其他图形文件，请使用之前所述的“浏览”控件。

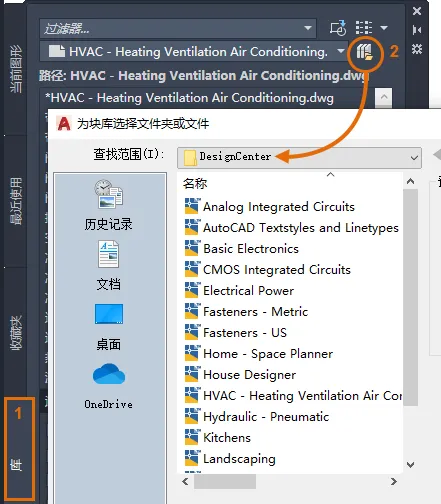

要从“DesignCenter”文件夹中选择其他库图形，

请确保“库”选项卡为当前选项卡 (1)，然后单击“文件导航”按钮 (2)。

注： 也可以直接导航到要作为块插入的图形文件。

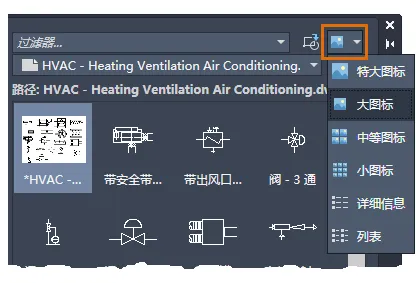

尝试使用其他控件。例如，尝试更改预览控件。

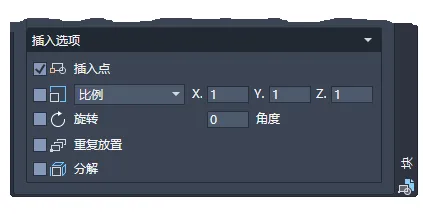

提示： “块”选项板底部的默认选项通常都可接受，但可以尝试使用它们来了解可能要使用的选项。

请注意，下一次在功能区上单击“插入”时，该库将显示当前图形中存储的所有块定义。 可以在库中快速单击这些块并将其放置到图形中。

此外，请熟悉“块”选项板选项卡。
“当前图形”选项卡仅显示当前图形中的所有块定义。
“最近使用”选项卡显示最近在当前和以前任务中插入或创建的块定义。这些块可能来自各种图形。
“收藏夹”选项卡会显示已复制到此选项卡的块。要将块复制到“收藏夹”选项卡，请在其他一个选项卡上的块上单击鼠标右键，然后选择“复制到收藏夹”。
