一些基本定义

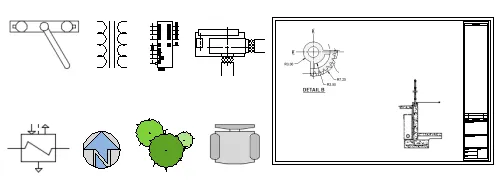

在 AutoCAD 中，插入到图形中的符号和详细信息都称为块。块是几何对象和文字对象以及其他数据的集合，这些内容组合为单个“命名对象”。以下是一些不同比例的各种块的示例。

在图形中插入块涉及四种图元。

1. 块定义。此数据以非图形格式存储在图形文件或图形样板文件中。可以轻松地从任何图形文件创建或输入块定义。
2. 块参照。插入块时，可以指定要输入的图形文件或块定义。块参照的图形是基于块定义生成的。
3. “块插入基点”或仅“基点”。插入块时，这是附着到光标的块的一部分。

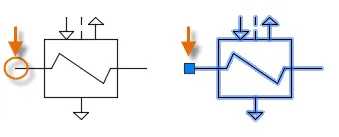

   基点在以下块上圈出。以后如果选择已插入的块，它会在基点处显示一个夹点。您可以使用此夹点轻松地移动并旋转此块。



4. 块插入工具。产品中提供有多个不同工具。这些工具包括功能区上的块库、“块”选项板、“工具选项板”窗口和 Autodesk 设计中心。

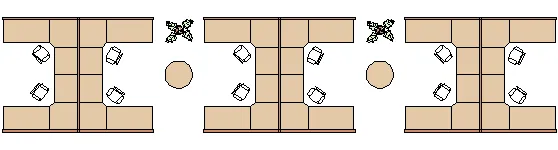

例如，以下图形中仅包含四个块定义：办公区、椅子、桌子和植物。办公区有三个块参照，椅子有十二个块参照，桌子有两个块参照，植物有两个块参照。

考虑到此示例，将椅子作为块参照插入 12 次而不是创建椅子几何图形的 12 个副本有哪些优点？

1. 椅子的块参照将椅子的几何图形关联到单个对象中，以便更轻松地作为单位进行移动、复制和旋转。
2. 零件代号、供应商和其他信息（称为“块属性”）可以与块定义或每个块插入一起存储。此数据可以提取到明细表或报告中。
3. 如果更改图形中的块定义，则图形中的所有关联块参照将立即更新。
4. 对于包含许多重复图元的图形，当这些图元存储为块参照时，存储的数据量将明显减少。

注： 常用术语“块”可以大致指代块定义、块参照或两者（具体取决于上下文）。
