CAD图层控件是什么意思
1、要查看图形的组织方式，请使用 LAYER 命令来打开图层特性管理器。

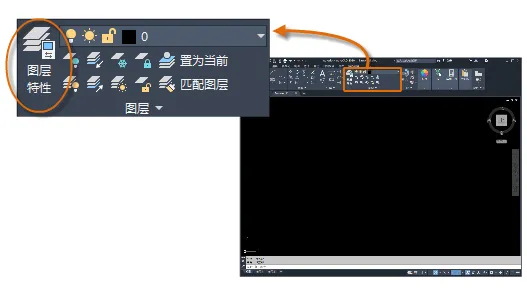

2、您可以在命令窗口中输入 LAYER 或 LA，也可以单击功能区中的“图层特性”工具。

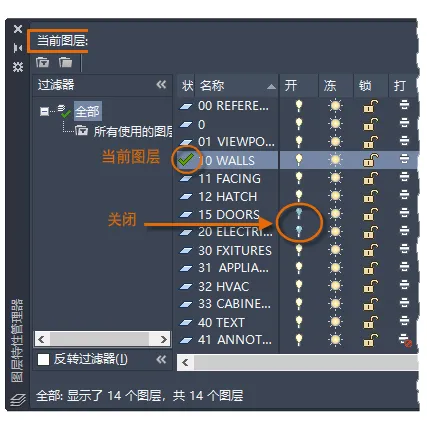

3、下面是在此图形中显示的图层特性管理器。
4、如图所示，图层 10 WALLS 是当前图层。所有新对象都将自动放置在该图层上。在图层列表中，图层 10 WALLS 旁边的绿色勾选标记确认它是当前图层。
5、在标签为“打开”的列中，请注意，两个图层的灯泡图标都是暗的。已关闭这些图层以隐藏楼层平面中的门和电线。
6、请注意，每个图层名都以两位数的数字开始。此惯例使用户可以轻松控制图层的顺序，因为它们不依照字母排序。
7、提示： 对于复杂图形，可能要考虑更复杂的图层命名标准。例如，图层名可以以 3 位数开始，后跟命名代码，该代码包含建筑中的多个楼层、项目编号、测量设置和特性数据等。
